H-100 alumínium trapézlemez tartó EPDM tömítéssel 330 mm trapézlemezhez

Go to Product feedback

H-100 alumínium trapézlemez tartó EPDM tömítéssel, napelemek trapézlemez tetőre történő rögzítéséhez. 6060-as alumíniumötvözet. Alaplap keresztmetszete 119 × 100 mm, hossza 330 mm, szerelőcsatorna 40,2 mm. Falvastagság 1,5–2,0 mm, tömeg 0,611 kg/db.

Go to full description
with VAT without VAT
Price 2 344,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

H-100 alumínium trapézlemez tartó EPDM tömítéssel 330 mm trapézlemezhez

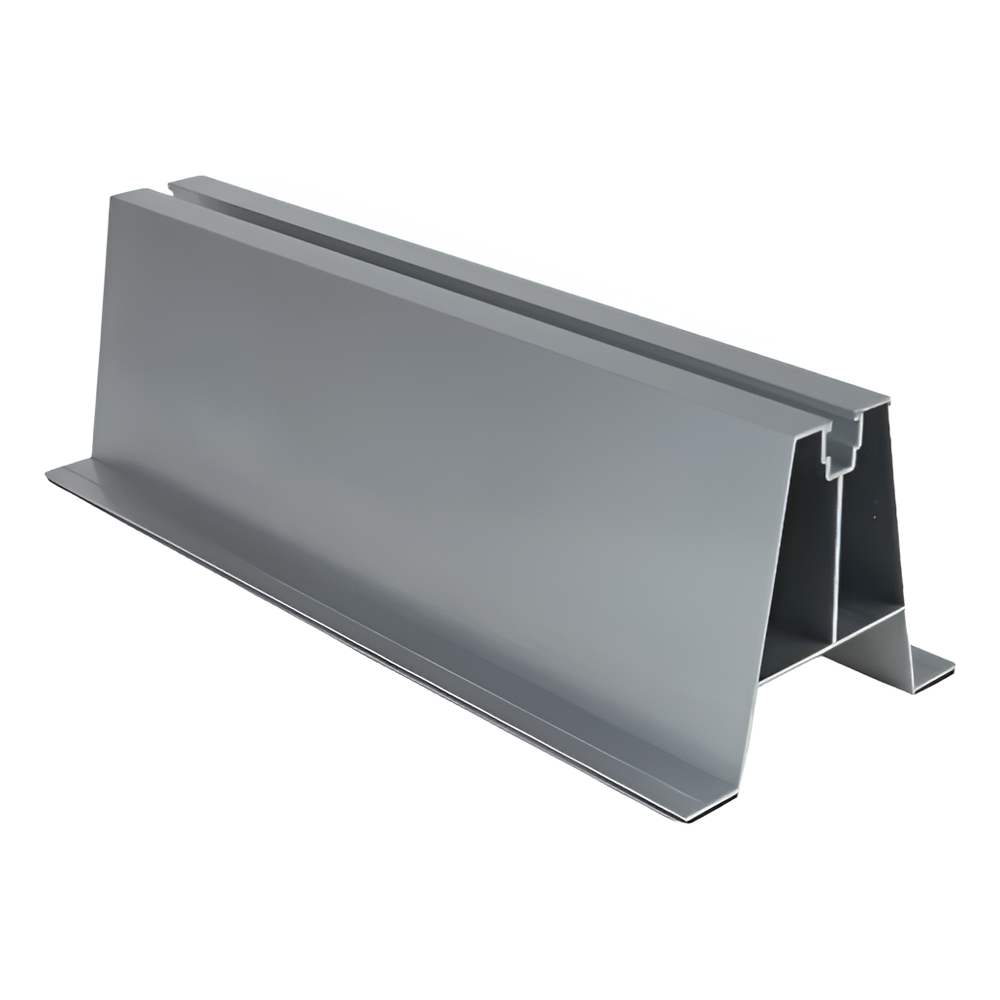

H-100 alumínium trapézlemez tartó szerelőcsatornával és EPDM tömítéssel — perspektivikus nézet
H-100 alumínium trapézlemez tartó szerelőcsatornával és EPDM tömítéssel — perspektivikus nézet

H-100 trapézlemez tartó EPDM tömítéssel egy alumínium szerelőprofil, amely napelemek trapézlemez fedésű tetőkre történő közvetlen rögzítésére szolgál. A 100 mm magasságú profil megfelelő távolságot biztosít a modul és a tetőfelület között, így a levegő szabadon áramolhat a panel alatt, lehetővé téve annak természetes hűtését és a felmelegedett tetőfedéstől való elszigetelését. A tartó 6060-as alumíniumötvözetből készül, amely jó mechanikai szilárdságot ötvöz a korrózióval és az időjárási hatásokkal szembeni magas ellenállással. A felső szerelőcsatorna lehetővé teszi a középső és végleszorító bilincsek rögzítését hatlapfejű csavarokkal és négyzetes anyákkal — további adapterek nélkül. A rögzítőcsavarok furatait közvetlenül a tetőn alakítják ki, ami lehetővé teszi az osztásköz pontos illesztését az adott trapézlemez profilhoz.

Fő előnyök a szerelő számára

  • A 100 mm-es magasság garantálja a szabad légáramlást a modul alatt és a panelek hatékony hűtését
  • A mellékelt EPDM tömítés szoros illeszkedést biztosít a trapézlemezhez, és védi a tetőfedést a mechanikai sérülésektől
  • A 6060-as alumínium alkalmas eloxálásra, ami további korrózióvédelmet és esztétikus felületet biztosít
  • Univerzális szerelőcsatorna, kompatibilis középső és végleszorító bilincsekkel
  • Helyszínen fúrt szerelőfuratok — teljes rugalmasság a trapézosztáshoz való illesztésben
Videó, amely bemutatja az alumínium trapézlemez tartót napelemek trapézlemez tetőre történő szereléséhez
Műszaki rajz a H-100 trapézlemez tartó keresztmetszetéről — 119 mm alap, 100 mm magasság, 40,2 mm felső csatorna
Műszaki rajz a H-100 trapézlemez tartó keresztmetszetéről — 119 mm alap, 100 mm magasság, 40,2 mm felső csatorna

Méretek

Keresztmetszet (alap szélessége × magasság)119 × 100 mm
Hossz330 mm
Szerelőcsatorna szélessége40,2 mm
Falvastagság1,5–2,0 mm
Tömeg méterenként1,199 kg/m
Darab tömege (330 mm)0,611 kg

Anyag és felületkezelés

Anyag / ötvözet6060-as alumínium
EPDM tömítésmellékelve
Felületkezelésnyers alumínium (eloxálható)

Szerelés és kompatibilitás

Szerelőcsatorna / horonytípusfelső T-hornyos csatorna
Kompatibilis csavarokhatlapfejű csavarok + négyzetes anyák
Tető / alapfelület típusatrapézlemez tetők
Rögzítés módjaközépső és végleszorító bilincsek, helyszínen fúrt furatok
