Fotovoltaikus rendszerekhez való kábel H1Z2Z2-K D osztály 10mm piros
termék nem elérhető
kívánságlistára
Leírás

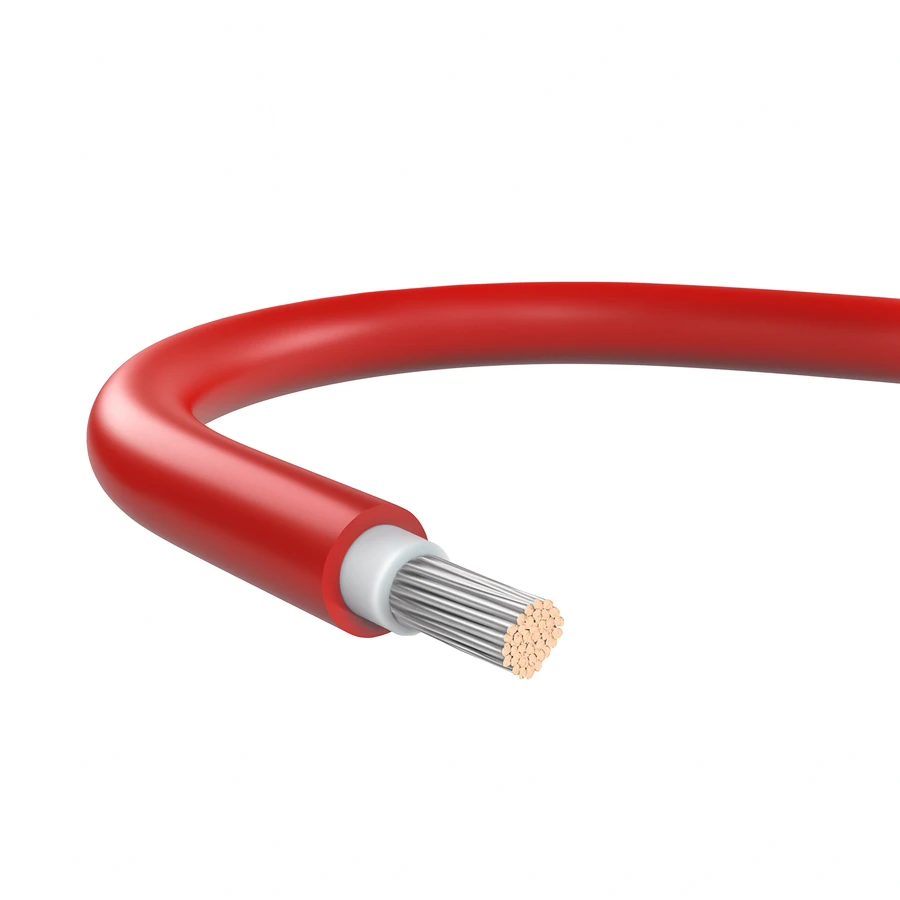

H1Z2Z2-K napelemes kábel 1x10 mm2 piros – Dca osztály (CPR)
A H1Z2Z2-K fotovoltaikus kábel 1x10 mm2 piros színben megbízható eleme minden PV-rendszernek. A 10 mm2 keresztmetszetű ónozott réz érnek köszönhetően alacsony átviteli veszteséget biztosít még hosszú kábelpályákon is – a napelemek stringjeitől egészen az inverterig.
A kábel a PN-EN 50618:2015-03 szabvány szerint gyártott és Dca osztályba sorolt a CPR rendelet keretében, ami lehetővé teszi használatát mind tetőszerkezetekben, mind kiterjedt földi naperőművekben.

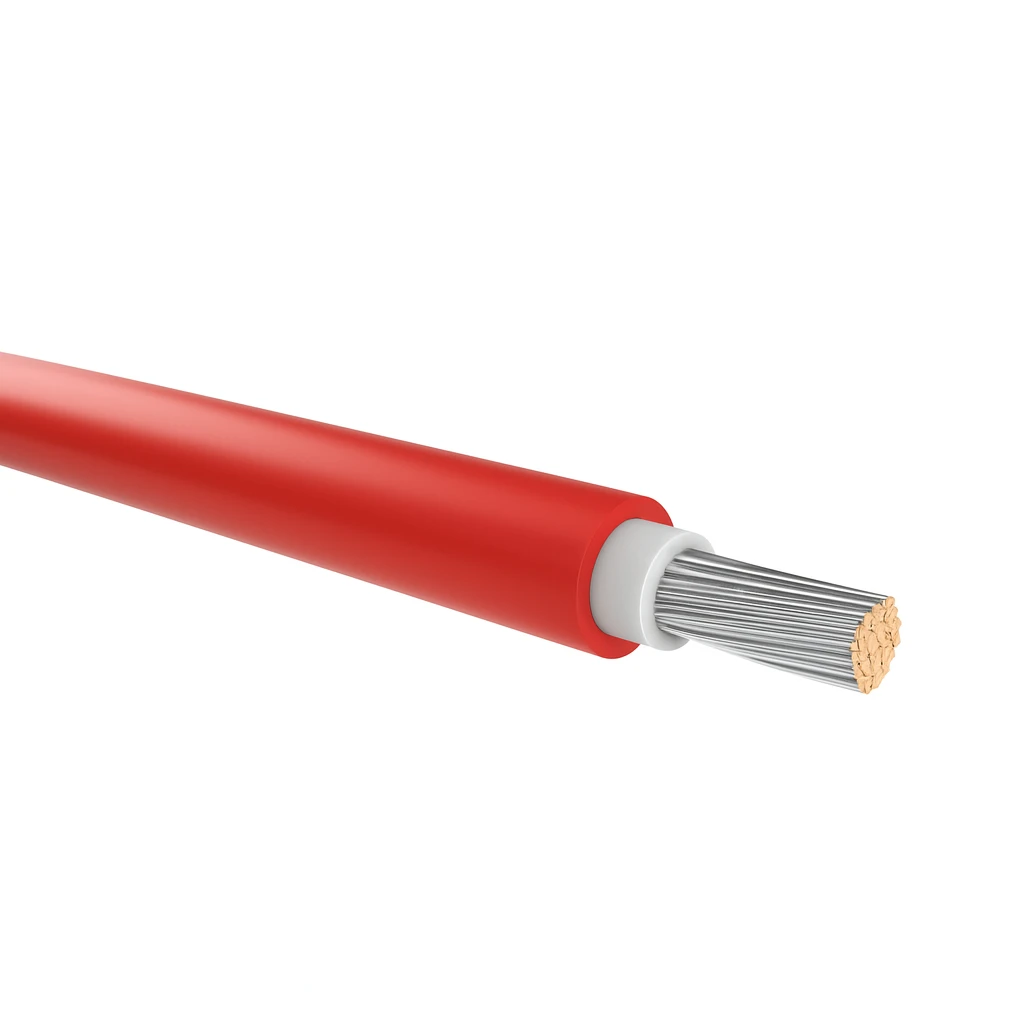

A kábel felépítése
- Ér: ónozott réz sodrott, 5. osztály PN-EN 60228 / DIN VDE 0295 szerint
- Szigetelés: térhálósított halogénmentes anyag, fehér szín
- Külső köpeny: térhálósított halogénmentes anyag, piros szín
- Maximális külső átmérő: 8,8 mm
- Min. szigetelési ellenállás 20°C-on: 420 MΩ·km
Elektromos paraméterek
- Névleges AC feszültség: U0/U = 1,0/1,0 kV
- DC üzemi feszültség: 1,5 kV (1,8 kV) EN 50618 szerint
- Próbafeszültség: 6 500 V AC (50 Hz)
- Rövidzárlati hőmérséklet: +250°C (max. 5 s)
Üzemi feltételek és tartósság
- Üzemi hőmérséklet: -40°C-tól +90°C-ig (+120°C-ig 20 000 órán keresztül)
- Minimális fektetési hőmérséklet: -25°C
- Min. hajlítási sugár: 4 × külső átmérő
- UV-, ózon- és időjárás-állóság: EN 50618 szerint
- Fokozott ellenállás hidrolízissel, ammóniával, savakkal és lúgokkal szemben
- Földbe fektethető: UL 854 (Impact-Resistance és Crushing-Resistance) vizsgálatokkal igazolva
- Várható élettartam: 25 év
Tűzbiztonság
A kábel megfelel az EN 60332-1 és IEC 60332-1 lángállósági követelményeknek. Égés során nem bocsát ki agresszív füstöt (PN-EN 61034-2 és PN-EN 60754-2 szerint), ami kulcsfontosságú tetőszerkezetekben és épületeken belüli telepítéseknél. Tűzre adott reakció besorolása: Dca a PN-EN 50575 (CPR) szerint.
Alkalmazás
A H1Z2Z2-K 10 mm2 kábel fotovoltaikus modulok közötti csatlakozásokhoz, modul stringekhez, valamint az inverterhez vezető kábelpályákhoz készült. A 10 mm2 keresztmetszet különösen jól teljesít hosszabb távok és magasabb üzemi áramok esetén. A piros szín megkönnyíti a pozitív pólus (+) azonosítását a DC rendszerben.
További opciók: elérhető CuSn drótokból készült árnyékolással és FeZn acéldrótokból készült páncélzattal ellátott változat. Lehetőség van rágcsálóvédő anyag alkalmazására is a szigetelésben, amely megakadályozza a rágcsálók és termeszek okozta károsodásokat.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Műszaki adatok
| Alkalmazás | Napelemes DC |
| Keresztmetszet [mm²] | 10 |
| Szín | Piros |
| Vezető anyaga | Réz |
| CPR osztály | D |
| Rágcsálóvédelem | Nem |
| Kábeltípus | H1Z2Z2-K |
| Márka | MG WIRES |
