Ferde trapézos híd EPDM tömítéssel H63 L330 – alumínium PV tetőadapter

Go to Product feedback

Ferde alumínium trapézlemez híd EPDM tömítéssel. H63, L330 mm, alapszélesség 94,4 mm, felső platform 40 mm, falvastagság 1,2 mm. Eloxált. Tömeg: 0,350 kg. PV-konstrukciók trapézlemez tetőkre történő szereléséhez.

Go to full description
with VAT without VAT
Price 1 507,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

Ferde trapézlemez híd EPDM tömítéssel H63 L330 – alumínium

Ferde trapézlemez híd EPDM tömítéssel – alumínium távtartó elem, amelyet trapézlemezzel fedett tetőkre szerelt fotovoltaikus konstrukciók rögzítéséhez terveztek. A profil ferde kialakítása pontosan követi a trapézlemez hullámának geometriáját, stabil és tömített alátámasztást biztosítva a szerelősínnek, anélkül hogy szintező alátétekre lenne szükség.

A beépített EPDM tömítésnek köszönhetően a híd hatékonyan védi a tetőfedést a víz behatolásától a rögzítési pontnál. A tömítés kompenzálja a lemez felületének egyenetlenségeit és csillapítja a mikrorezgéseket, ezáltal meghosszabbítja a kötés élettartamát és minimalizálja a korrózió kockázatát az érintkezési ponton.

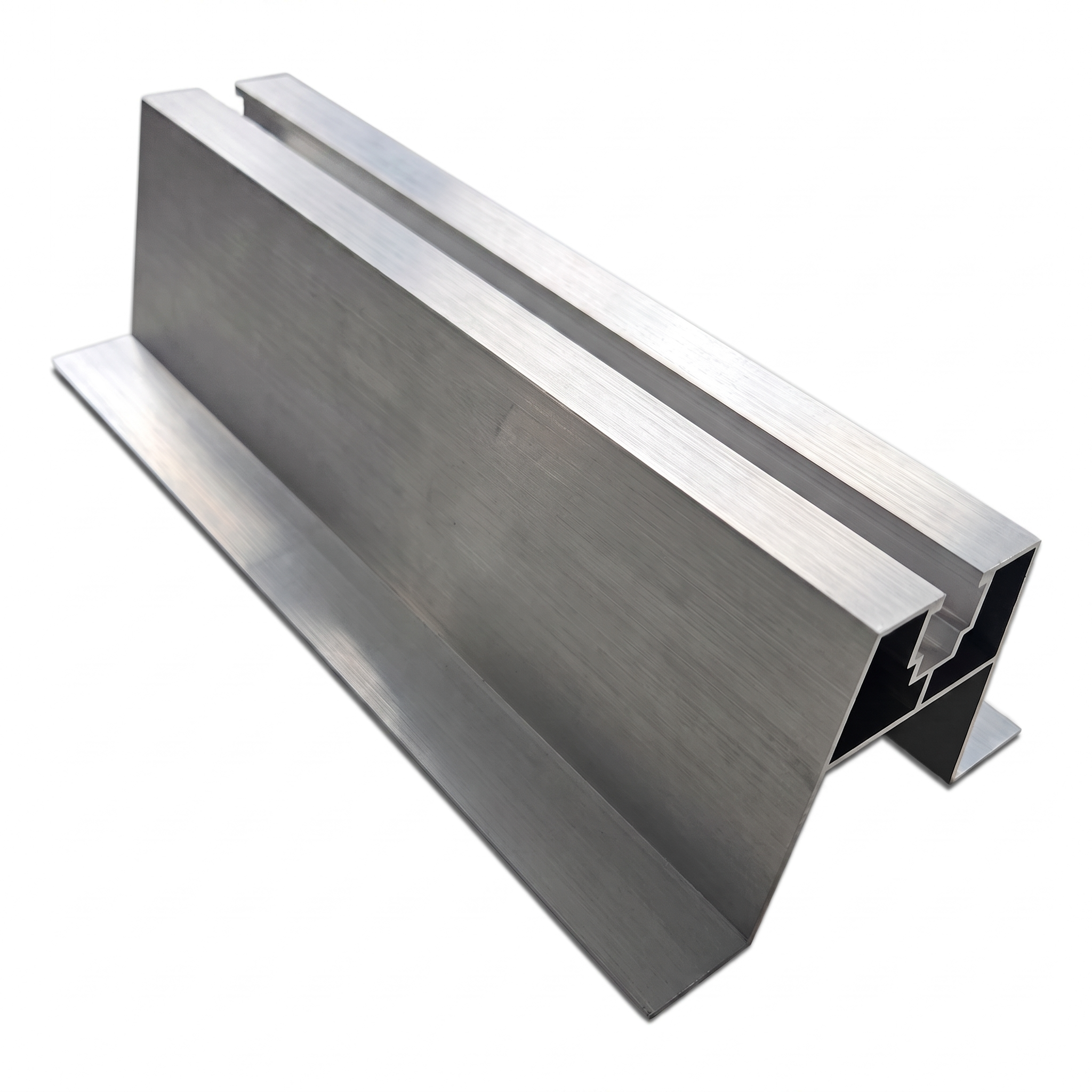

Ferde alumínium trapézlemez híd
Ferde alumínium trapézlemez híd

A szerelőcsapat számára nyújtott előnyök

  • Ferde geometria — a profil a trapézlemez hullámának dőlésszögéhez igazodik, megszüntetve az elemek helyszíni kivágásának és hajlításának szükségességét
  • EPDM tömítés a csomagban — szerelésre kész elem, amelyhez nem szükséges külön tömítést rendelni és ragasztani
  • Alumínium — könnyű, korrózióálló anyag, amely megkönnyíti a tetőre szállítást és hosszú tartósságot biztosít
  • Kompakt tömeg: 0,350 kg — könnyen kezelhető és tárolható, nem terheli meg a tetőszerkezetet

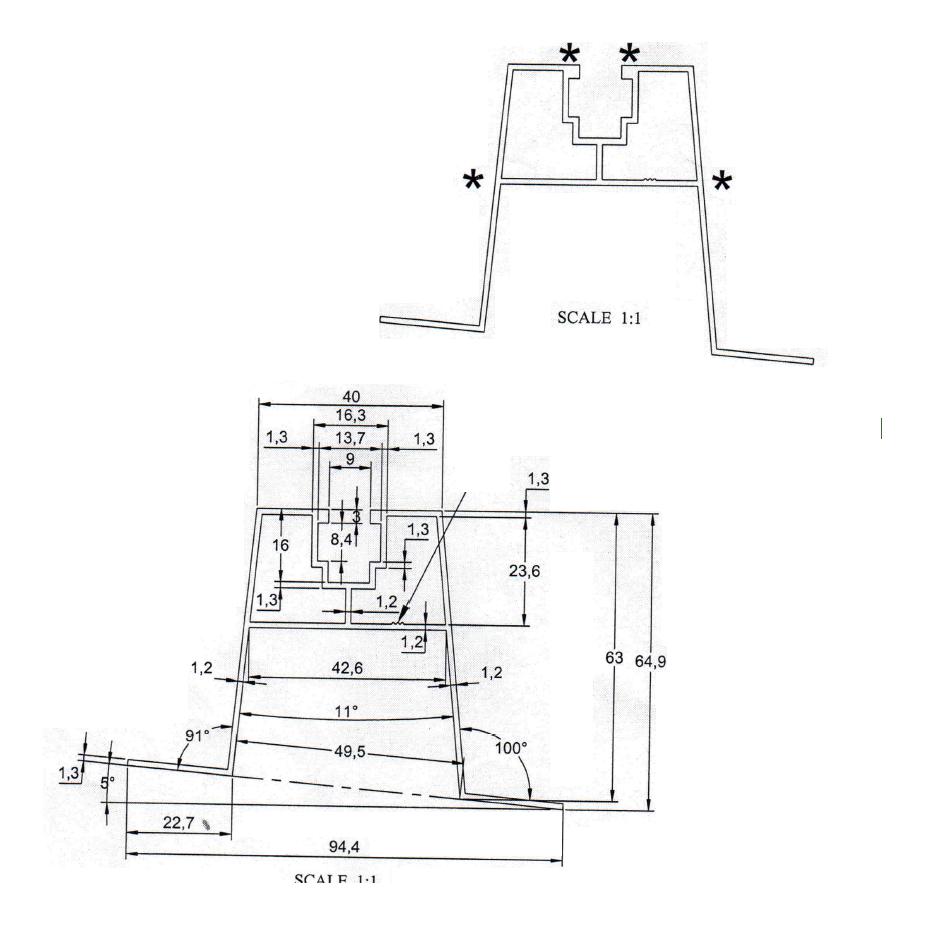

A ferde trapézlemez híd keresztmetszetének műszaki rajza méretekkel
A ferde trapézlemez híd keresztmetszetének műszaki rajza méretekkel

Méretek és műszaki paraméterek

  • Hossz (L): 330 mm
  • Magasság (H): 63 mm
  • Alap teljes szélessége: 94,4 mm
  • Felső platform szélessége: 40 mm
  • Profilfalak vastagsága: 1,2 mm
  • Rögzítőcsatorna falvastagság: 1,3 mm
  • Felső csatorna szélessége (külső): 16,3 mm
  • Felső csatorna szélessége (belső): 13,7 mm
  • Tömeg: 0,350 kg

Anyag és felületkezelés

  • Profilanyag: alumínium
  • Felületkezelés: standard eloxálás
  • Tömítés: EPDM

A profil felépítése

A trapéz alakú profilkeresztmetszet két szimmetrikus talppal rendelkezik, amelyek a tetőlemez felületéhez simulnak. Az oldalfalak egy belső megerősítő polcba mennek át. A profil felső részén egy 13,7 mm belső szélességű és 8,4 mm nyílású szerelőcsatorna található, amely lehetővé teszi csavarok és bilincsek rögzítését a tartósínekhez. A csillag jelöléssel ellátott helyeken hőhatás okozta nyomok (heat lines) jelenhetnek meg, amelyek az alumínium extrudálási folyamatában keletkeznek – ezek nem minőségi hibát jelentenek.

A ferde trapézlemez híd H63 L330 megbízható közbenső elem a trapézlemez és a fotovoltaikus konstrukció között, amely rövidíti a szerelési időt és javítja minden tetőre szerelt rendszer minőségét.
