Comunello kapuzsanér készlet hegesztéshez 40×40 mm oszlopra – jobb oldali, emelkedő lejtőkhöz

Go to Product feedback

Comunello kapuzsanér készlet hegesztéshez 40×40 mm oszlopra, jobb oldali, galvanizált acél. Szárnyaskapukhoz 10°-ig terjedő lejtőkön. Maximális szárny súly 120 kg, hossz 3 m. Excentrikus csuklóval és kenőnippelekkel.

Go to full description
with VAT without VAT
Price 83 312,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Szerelési mód Befalazható

Leírás

Comunello kapuzsanér készlet hegesztéshez 40×40 mm oszlopra – jobb oldali, emelkedő lejtőkhöz

Comunello – jobb oldali hegeszthető zsanér készlet szárnyaskapuk szerelésére ferde talajú területeken. A beépített excentrikus csavarral ellátott csuklónak köszönhetően a szerelő pontosan beállíthatja a kapuszárnyat vízszintes helyzetbe és kiegyenlítheti az oszlophoz képest — még 10° (~20%) terep-hajlás esetén is. Ez egy kész megoldás, amely megszünteti az egyedi állítóelemek utólagos kialakításának szükségességét és jelentősen lerövidíti a szerelési időt.

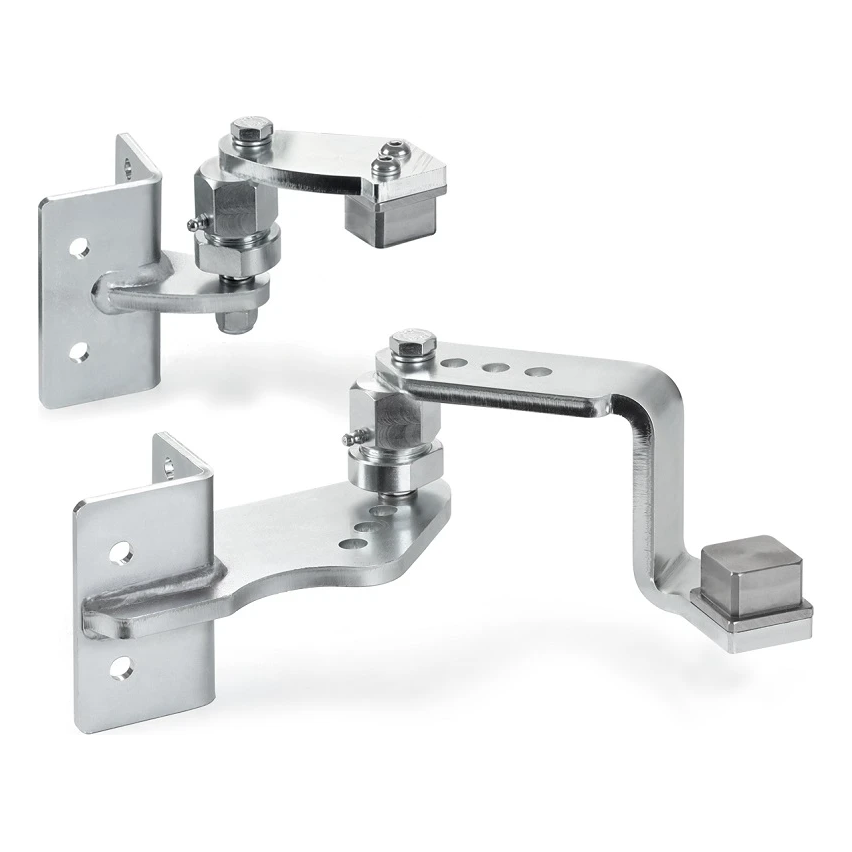

Comunello kapuzsanér készlet hegesztéshez 40×40 mm oszlopra – a teljes készlet két zsanérjának látképe
Comunello kapuzsanér készlet hegesztéshez 40×40 mm oszlopra – a teljes készlet két zsanérjának látképe

A készlet főbb tulajdonságai

  • Rendeltetés: szárnyaskapuk emelkedő lejtőkön
  • Típus: jobb oldali zsanér, oszlopra hegesztéshez
  • Illeszkedik oszlopokhoz: 40 × 40 mm — acél és beton
  • Maximális szárny hossz: 3 m
  • Maximális szárny súly: 120 kg
  • Maximális emelkedési szög: 10° (~20%)
  • Állítható szárny dőlésszög — csukló excentrikus csavarral
  • Csuklók kenőnippelekkel (zsírzókkal) felszerelve — kenés szétszerelés nélkül
  • Konzolok 4 szerelési furattal
  • Anyag: elektrolitikusan galvanizált acél
  • Gyártó: Comunello

Az excentrikus mechanizmus teljes kontrollt biztosít a kapuszárny pozíciója felett. Elég a csuklót elforgatni, hogy folyamatosan szabályozza a szöget, újrahegesztés vagy a konstrukció szétszerelésének szükségessége nélkül. A csuklókban lévő kenőnippelek (zsírzók) lehetővé teszik az egyszerű kenést az éves felülvizsgálatok során — meghosszabbítják a zsanérok élettartamát és éveken át csendes, egyenletes kapuműködést biztosítanak.

Méretek és műszaki adatok

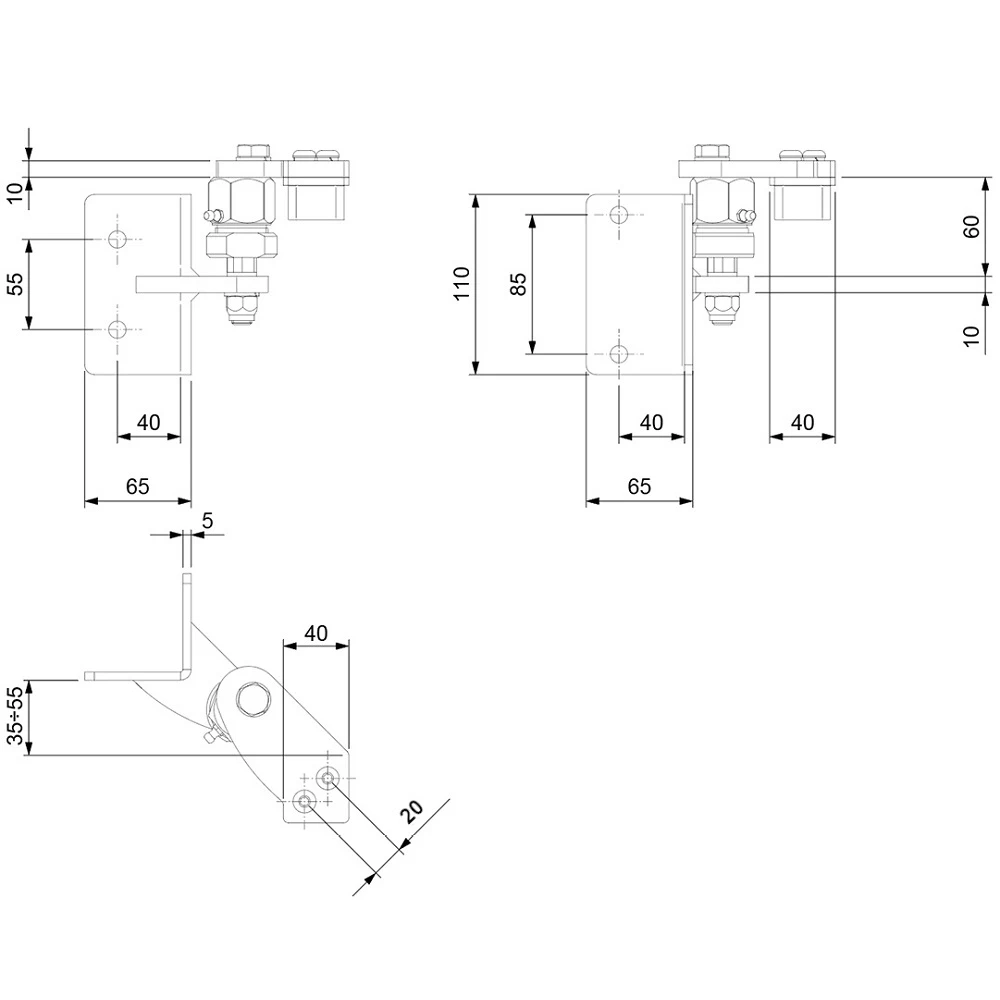

Comunello felső zsanér méretrajza – oldalnézetek és felülnézet
Comunello felső zsanér méretrajza – oldalnézetek és felülnézet

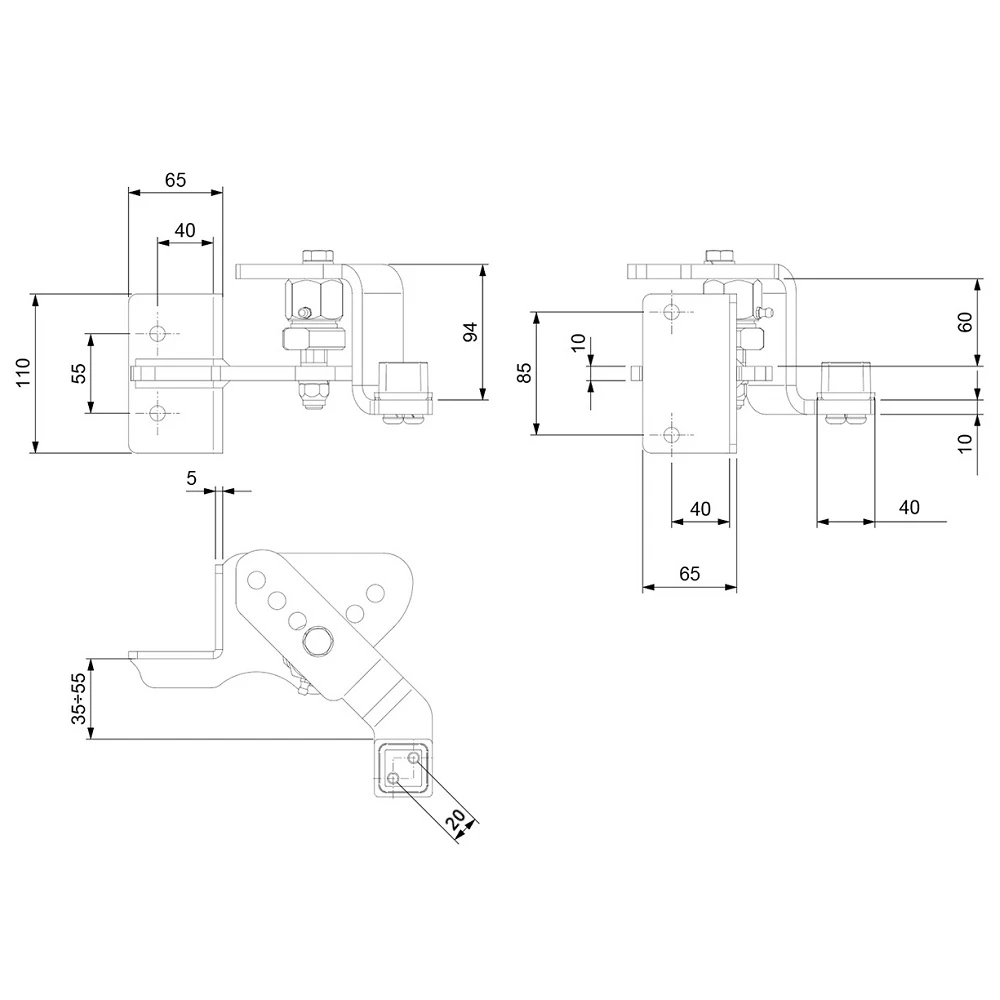

Comunello alsó zsanér méretrajza – oldalnézetek és felülnézet
Comunello alsó zsanér méretrajza – oldalnézetek és felülnézet

Felső zsanér (kisebb):

  • Szerelőlemez (magasság × szélesség): 85 × 65 mm
  • Szerelési furatok függőleges osztása: 55 mm
  • Furatok tengelyének távolsága a lemez élétől: 40 mm
  • Csukló mechanizmus magassága: 94 mm
  • Távolság a csukló karok között: 60 mm
  • Szerelőlemez vastagsága: 5 mm
  • Csukló kar vastagsága: 10 mm
  • Szárnyhoz rögzítő elem szélessége: 40 mm

Alsó zsanér (nagyobb):

  • Szerelőlemez (magasság × szélesség): 110 × 65 mm
  • Szerelési furatok függőleges osztása: 85 mm
  • Furatok tengelyének távolsága a lemez élétől: 40 mm
  • Távolság a csukló karok között: 60 mm
  • Szerelőlemez vastagsága: 5 mm
  • Csukló karok vastagsága: 10 mm
  • Szárnyhoz rögzítő elem szélessége: 40 mm

Közös méretek:

  • Forgástengely eltolása a szerelőlemeztől (állítható): 35–55 mm
  • Furat tengelyének eltolása a rögzítő elemben: 20 mm
  • A készlet teljes hossza (L): 220 mm
  • A készlet súlya: 5 kg
  • EAN: 8028390517474

A készlet acél és beton oszlopokra való szerelésre készült. A galvanizált acél konstrukció korrózióállóságot és hosszú távú külső használhatóságot biztosít. Az állítható forgástengely eltolásnak (35–55 mm) köszönhetően a szerelő rugalmasan alkalmazkodhat az objektum adottságaihoz.
