Comunello kaputömzsír készlet hegesztéshez 40×40 mm-es oszlopra – bal oldali, emelkedő lejtőkhöz
termék nem elérhető
kívánságlistára
0
Leírás
Comunello kapupánt készlet hegesztéshez 40×40 mm oszlopra – bal oldali, emelkedő terepen való használatra

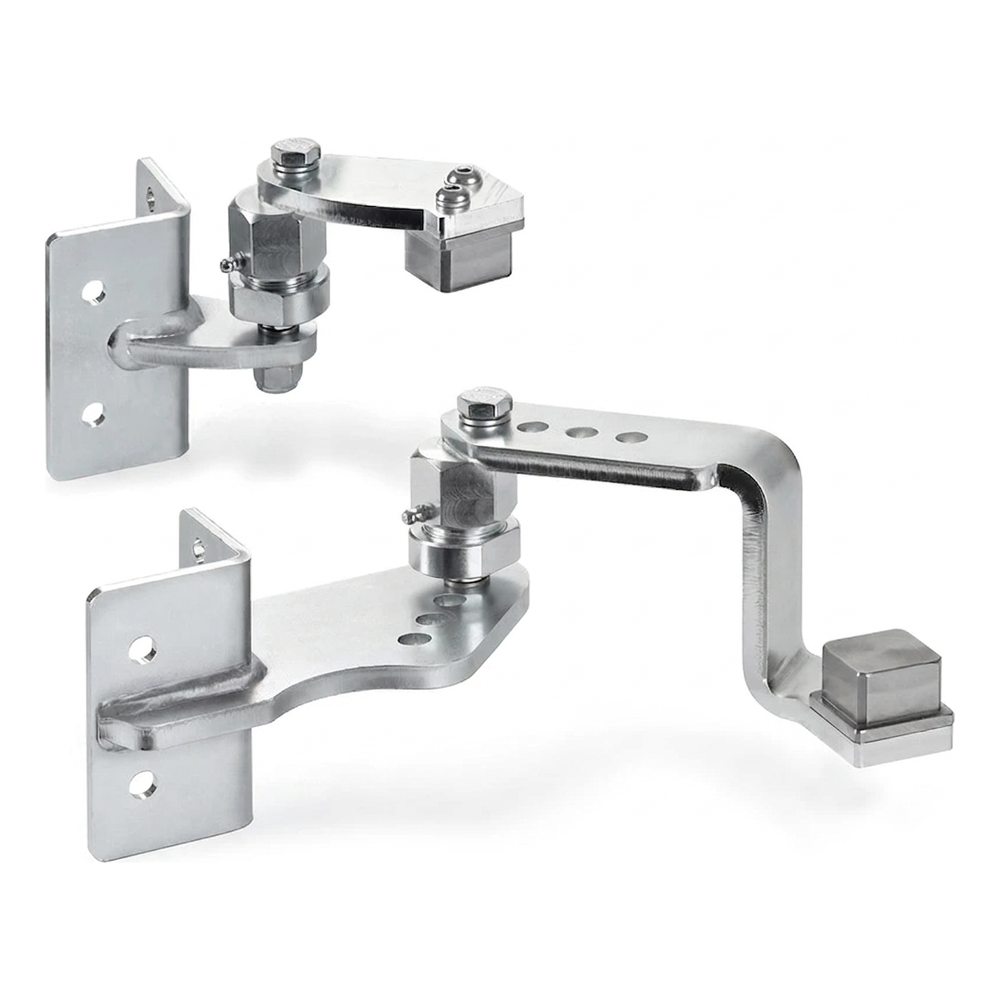

Comunello – bal oldali hegesztendő kapupánt készlet emelkedő terepen történő szárnyaskapuk telepítésére tervezve. A készlet két pántból áll (felső és alsó), amelyek 40×40 mm-es oszlopokhoz illeszkednek, mind acél, mind beton oszlopokhoz. A szárny tartójának a pánttal való összekötése egy excenter csavar segítségével lehetővé teszi a telepítő számára a szárny helyzetének pontos beállítását – vízszintes pozícióba helyezését és az oszlophoz viszonyított kiegyenlítését még ferde talajon is.
Főbb előnyök a telepítő számára
- Állítható szárny dőlés – az excenter csavar lehetővé teszi a terepegyenetlenségek kompenzálását és a kapu precíz beállítását
- Maximális szárny emelési szög: 10° (~20%) – ideális emelkedő és ereszkedő járművek számára
- Zsírzóval (kenőnippel) ellátott pántozás – könnyű kenés a pánt szétszerelése nélkül
- 4 szerelőnyílással ellátott tartók – biztos és stabil rögzítés az oszlophoz
- Szerelés acél és beton oszlopokra – univerzális alkalmazás
Műszaki paraméterek
- Verzió: bal oldali
- Márka: Comunello
- Anyag: elektrolitikusan galvanizált acél
- Rendeltetés: 40×40 mm oszlop
- Maximális szárny hossz: 3 m
- Maximális szárny súly: 120 kg
- Maximális emelési szög: 10° (~20%)
- Készlet hossza (L): 220 mm
- Készlet súlya: 5 kg
- EAN: 8028390517481

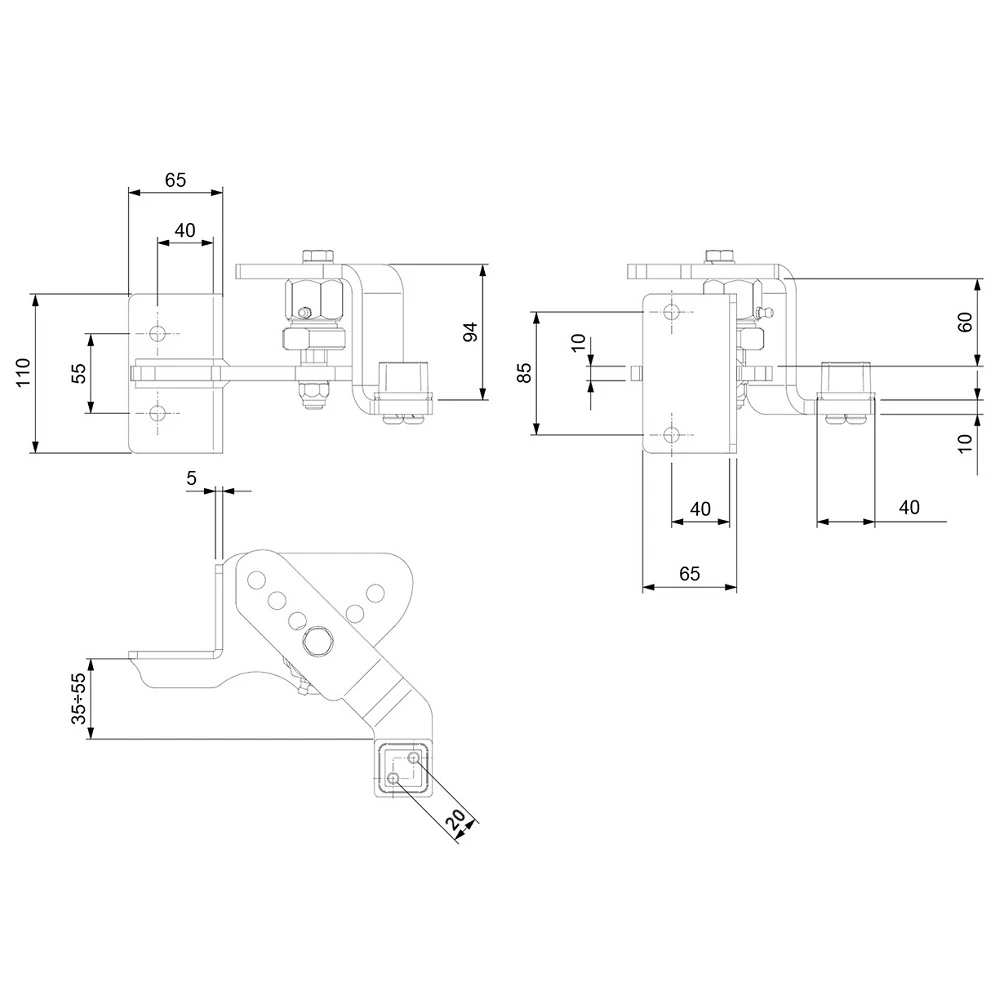

Pántméretek (műszaki rajz alapján)
- Szerelőlemez szélessége: 65 mm
- Szerelőnyílások tengelytávolsága (vízszintesen): 40 mm
- Szerelőlemez magassága (felső pánt): 110 mm
- Szerelőnyílások függőleges távolsága (felső pánt): 55 mm
- Mozgó elem magassága (felső pánt): 94 mm
- Szerelőnyílások függőleges távolsága (alsó pánt): 85 mm
- Függőleges távolság a karok között (alsó pánt): 60 mm
- Kapura szerelő elem szélessége: 40 mm
- Szerelőlemez vastagsága: 5 mm
- Állítható forgástengely távolság a faltól: 35–55 mm
- Csapszeg tengely eltolása: 20 mm
A készlet hegesztéssel történő szerelésre szolgál – a tartókat közvetlenül az oszlopra, a pántot pedig a kapuszárny karjára szereli. Az excenter beállítás lehetővé teszi a szárny helyzetének korrigálását a szerelés után, ami jelentősen lerövidíti a telepítési időt és kiküszöböli a szétszerelés szükségességét kisebb kiigazítások esetén. A pántokba beépített zsírzók (kenőnippelek) karbantartásmentes üzemeltetést biztosítanak – elegendő az időszakos kenés a pántok leszerelése nélkül.
Műszaki adatok
| Anyag | Acél |
