Comunello RS-100F – kapucsontakészlet csavarozható rögzítéssel emelkedő lejtőkhöz

Go to Product feedback

Comunello RS-100F galvanizált acélból készült kapucsontakészlet. Szárnyaskapukhoz lejtőkön, max. súly 150 kg, hosszúság 3 m, szög 10°. Excenter állítás, zsírzókkal, csavarozható rögzítés. Készlet méretei 220 mm, súly 4,6 kg.

Go to full description
with VAT without VAT
Price 92 569,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Szerelési mód Befalazható

Leírás

Comunello RS-100F – kapucsontakészlet csavarozható rögzítéssel emelkedő lejtőkhöz

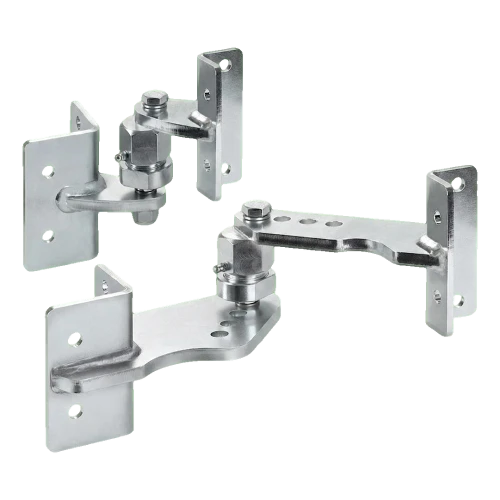

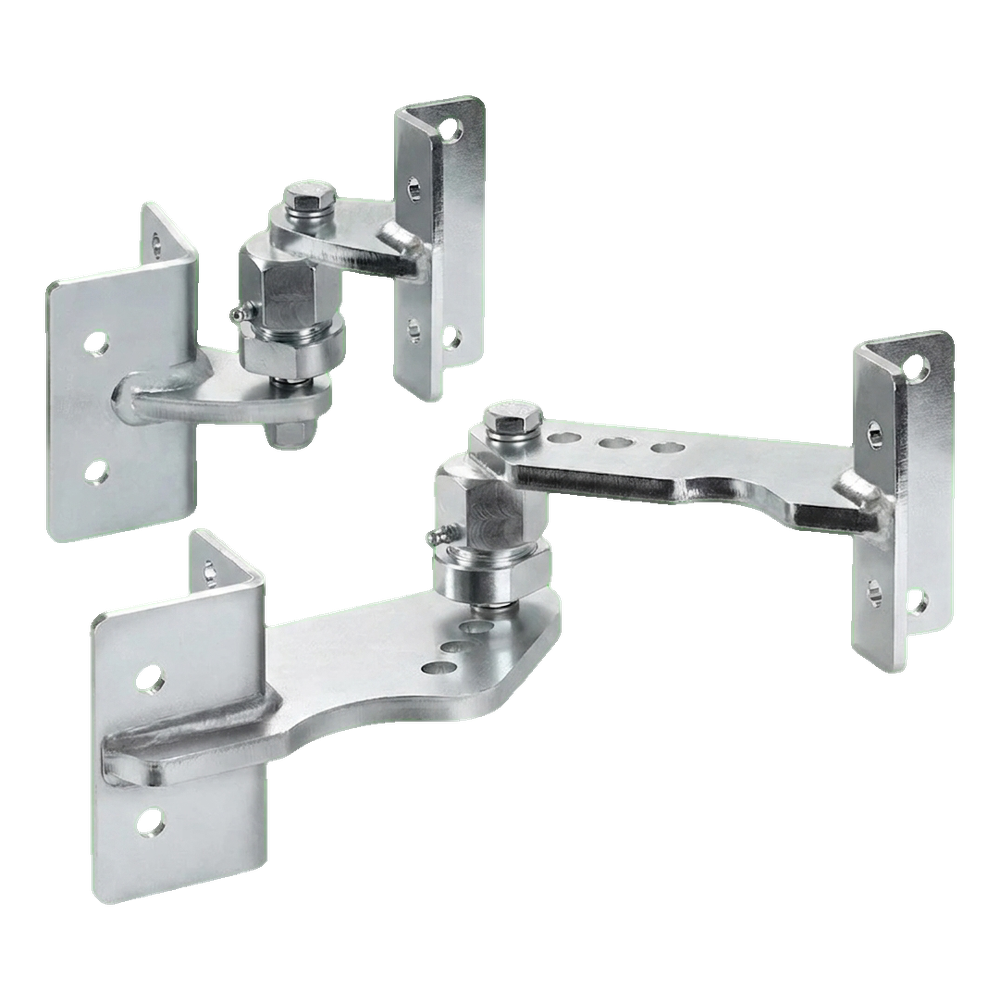

Comunello RS-100F csavarozható csontakészlet – kisebb és nagyobb csont galvanizált acélból
Comunello RS-100F csavarozható csontakészlet – kisebb és nagyobb csont galvanizált acélból

A Comunello RS-100F egy komplett csavarozható csontakészlet, amelyet kifejezetten szárnyaskapuk emelkedő lejtőkön történő szerelésére terveztek. Az excenter csavarnak köszönhetően, amely a szárny tartóját a csuklóval köti össze, a szerelő lehetőséget kap a szárny helyzetének precíz beállítására — vízszintes pozícióba állítására és az oszloppal való tökéletes igazítására, még egyenetlen terepen is.

A készlet 150 kg-ig terjedő súlyú kapuk professzionális szerelésére alkalmas, maximum 3 méteres szárnyakkal, a terep emelkedési szögének 10° (~20%) értékéig. A zsírzókkal (kenőanyag-szeleppel) felszerelt csuklóknak köszönhetően a karbantartás gyorsan és kényelmesen végezhető el — a csonták szétszerelése nélkül.

Főbb jellemzők és műszaki paraméterek

  • Gyártó: Comunello
  • Jelölés: RS-100F
  • Rendeltetés: szárnyaskapuk emelkedő lejtőkön
  • Maximális szárny súly: 150 kg
  • Maximális szárny hossz: 3 m
  • Maximális emelkedési szög: 10° (~20%)
  • Anyag: elektrolitikusan galvanizált acél
  • Készlet súlya: 4,6 kg
  • Készlet hossza (L): 220 mm
  • Szerelés: csavarozható — acél vagy beton oszlopokon
  • Szárny dőlésszög beállítása: igen — excenter csavar
  • Zsírzók (kenőanyag-szelepek): igen — kenés szétszerelés nélkül
  • Rögzítő furatók száma minden tartón: 4
  • EAN: 8028390517467

Méretek — kisebb csont (felső)

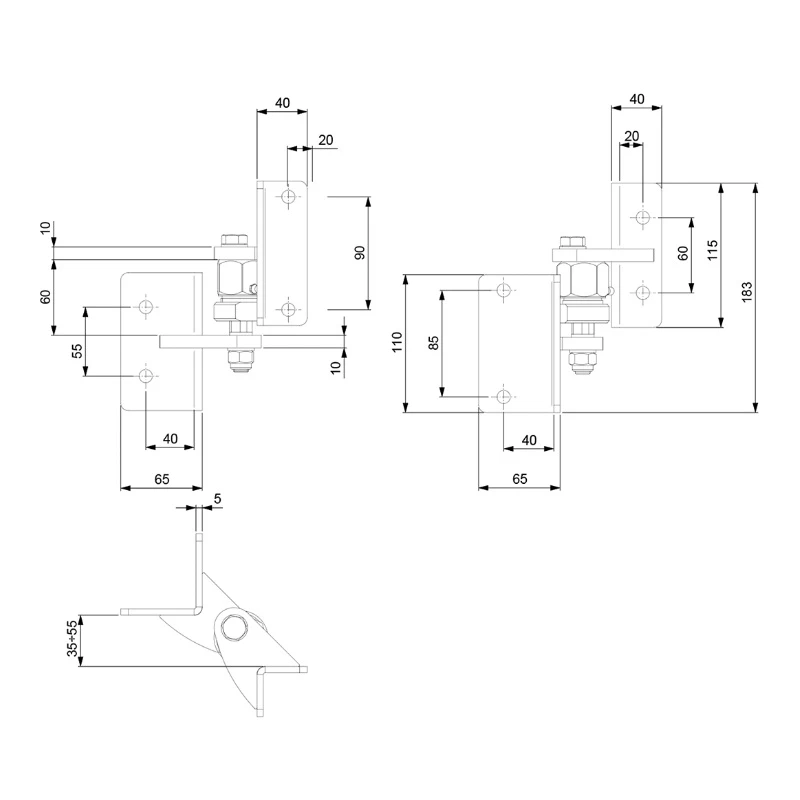

Comunello RS-100F kisebb csont méretrajza
Comunello RS-100F kisebb csont méretrajza
  • Teljes magasság: 183 mm
  • Felső lap (oszlop) szélessége: 40 mm
  • Felső lap furattávolsága: 90 mm (bal nézet) / 60 mm (jobb nézet)
  • Felső lap magassága: 115 mm
  • Alsó lap (szárny) szélessége: 65 mm
  • Alsó lap függőleges furattávolsága: 85 mm (jobb nézet) / 55 mm (bal nézet)
  • Alsó lap vízszintes furattávolsága: 40 mm
  • Alsó lap magassága: 110 mm
  • Csont karok közötti távolság: 60 mm
  • Karok vastagsága: 10 mm
  • Rögzítő lap lemezvastagsága: 5 mm
  • Állítható rögzítő síkok távolsága: 35–55 mm

Méretek — nagyobb csont (alsó)

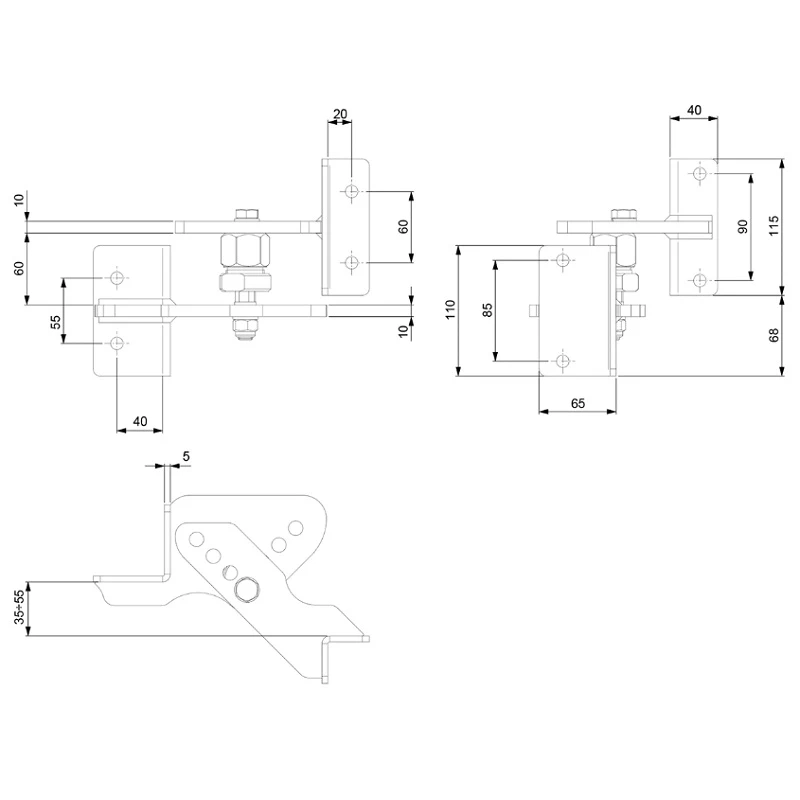

Comunello RS-100F nagyobb csont méretrajza
Comunello RS-100F nagyobb csont méretrajza
  • Felső lap (oszlop) szélessége: 40 mm
  • Felső lap furattávolsága: 90 mm
  • Felső lap magassága: 115 mm
  • Alsó lap (szárny) szélessége: 65 mm
  • Alsó lap függőleges furattávolsága: 85 mm
  • Alsó lap vízszintes furattávolsága: 40 mm
  • Alsó lap magassága: 110 mm
  • Lapok alsó élei közötti függőleges eltolás: 68 mm
  • Csont karok közötti távolság: 60 mm
  • Karok vastagsága: 10 mm
  • Rögzítő lap lemezvastagsága: 5 mm
  • Állítható rögzítő síkok távolsága: 35–55 mm

Alkalmazás és előnyök a szerelő számára

A Comunello RS-100F csontakészlet kifejezetten szárnyaskapuk lejtős terepen történő szereléséhez készült — felhajtók, lejtőn található telkek bejáróinál, valamint mindenhol, ahol az oszlopnál lévő talaj szintje eltér a szárny végénél lévő szinttől. Az excenter mechanizmus lehetővé teszi a szárny dőlésszögének precíz beállítását közvetlenül a szerelés során, ami jelentősen felgyorsítja a szerelési munkákat és kiküszöböli a távtartó alátétek használatának szükségességét.

A csonták mind acél, mind beton oszlopokra rögzíthetők, ami univerzális megoldást jelent különböző kerítéstípusokhoz. Az elektrolitikus galvanizálás korrózióállóságot biztosít, a zsírzók pedig rendszeres karbantartást tesznek lehetővé szétszerelés nélkül — ami hosszú élettartamot és hibamentes kapuműködést eredményez.
