Comunello Albatros Piccolo – csuklós kapu zsanérrendszer 4 m / 100 kg-ig

Go to Product feedback

A Comunello Albatros Piccolo egy csuklós kapu zsanérrendszere. Sín nélküli függő mechanizmus 4 m hosszúságig és 100 kg súlyig terjedő kapukhoz. A készlet tartalmaz alsó zsanért hajtóművel és karral, felső zsanért hajtóművel, valamint állítható tartókonzolt. Olasz gyártmány.

Go to full description
with VAT without VAT
Price 576 441,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Szerelési mód Befalazható

Leírás

Comunello Albatros Piccolo – csuklós kapu zsanérrendszer 4 m / 100 kg-ig

A Comunello Albatros Piccolo egy komplett, innovatív zsanérrendszer, amelyet kifejezetten összecsukható (csuklós) kapukhoz terveztek. A teljesen függő mechanizmus révén a kapu vezető sín nélkül nyílik, ami megszünteti a talajszinti akadályokat és jelentősen megkönnyíti a szerelést. A rendszer garantálja a kapuszárnyak sima összecsukását és kinyitását még erősen korlátozott térben is – ideális megoldás szűk felhajtóval rendelkező vagy szárnyaskapu teljes kinyitásához nem elegendő hellyel rendelkező ingatlanokhoz.

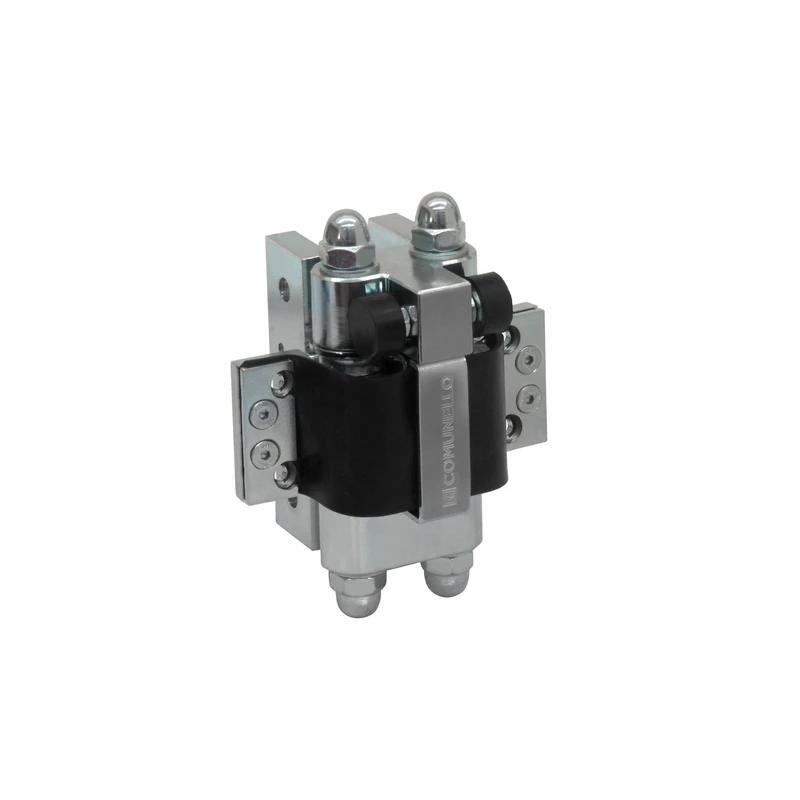

Comunello Albatros Piccolo – a kapu zsanér főképe
Comunello Albatros Piccolo – a kapu zsanér főképe

A készlet összetétele

Az Albatros Piccolo rendszer három precízen illeszkedő elemből áll, amelyek együttesen megbízható csuklós kapu mechanizmust alkotnak:

  • Alsó zsanér hajtóművel és karral – a kapuszárny alsó részébe szerelve, felelős az összecsukás meghajtásáért; a kétoldalú összecsukható hajtókar az első szárny aljához csatlakozik
  • Felső zsanér hajtóművel – a kapu felső részébe szerelve az oszlopnál, szinkronizálja mindkét szárny mozgását
  • Állítható tartókonzol – az oszlophoz rögzítve, lehetővé teszi a teljes rendszer precíz beállítását a szerelés után

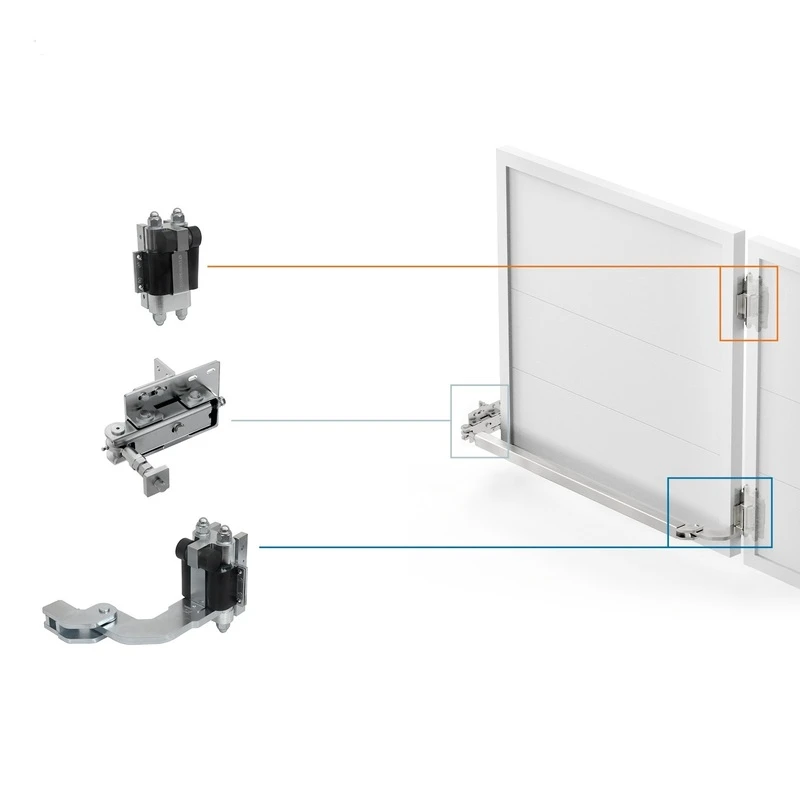

Szerelési rajz – a zsanérok elhelyezése a Comunello Albatros csuklós kapun
Szerelési rajz – a zsanérok elhelyezése a Comunello Albatros csuklós kapun

Működési elv és szerelés

A rendszer teljesen sín nélküli – a kapu függőlegesen nyílik, a talajon semmilyen vezetősín nélkül. A kétoldalú összecsukható hajtókart az első szárny aljára szerelik és az alsó zsanérral kötik össze. Az állítható tartókonzol oszlopra való felszerelése után a szerelő lehetőséget kap a kapu beállításának precíz korrigálására. A mellékelt kép a rendszer egyes elemeinek elhelyezését mutatja a kapun – felső zsanér az oszlop tetejénél, állítható tartókonzol középen és alsó zsanér karral alul.

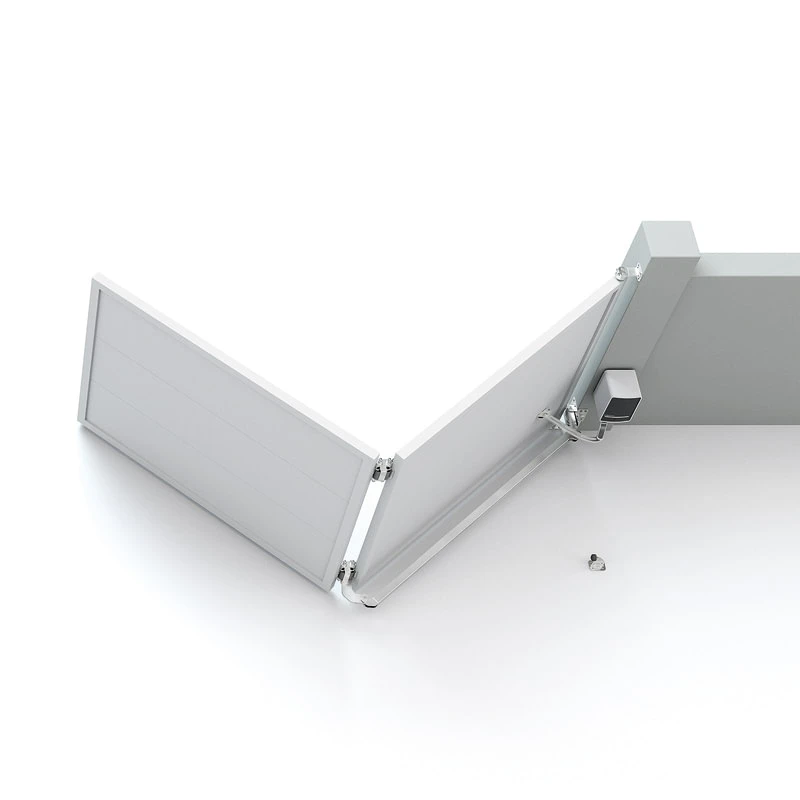

Csuklós kapu összecsukás közben – a Comunello Albatros rendszer működésének vizualizációja
Csuklós kapu összecsukás közben – a Comunello Albatros rendszer működésének vizualizációja

Maximális nyitás minimális térben

Az összecsukó mechanizmus révén a kapuszárnyak egymás felé hajlanak, minimális helyet foglalva el mind nyitás, mind zárás közben. Egy készlet összesen 4 méter hosszúságú és 100 kg súlyú kapuszárnyakat képes kezelni. Két Albatros Piccolo készlet alkalmazásával 8 méter összesített hosszúságú kétszárnyú kapu működtetése is lehetséges.

A rendszer kulcsfontosságú előnyei

  • Sín nélküli mechanizmus – nincs vezetősín a talajon, nulla akadály
  • Függő rendszer – a kapuszárnyak szabadon csukódnak össze a levegőben
  • Könnyű beállítás – az állítható tartókonzol lehetővé teszi a precíz illesztést a szerelés után
  • Minimális hely – ideális megoldás szűk felhajtókhoz és korlátozott átjárókhoz
  • Magas minőségű anyagok – kopásálló és hosszú élettartamú elemek
  • Olasz gyártás – Comunello, Made in Italy

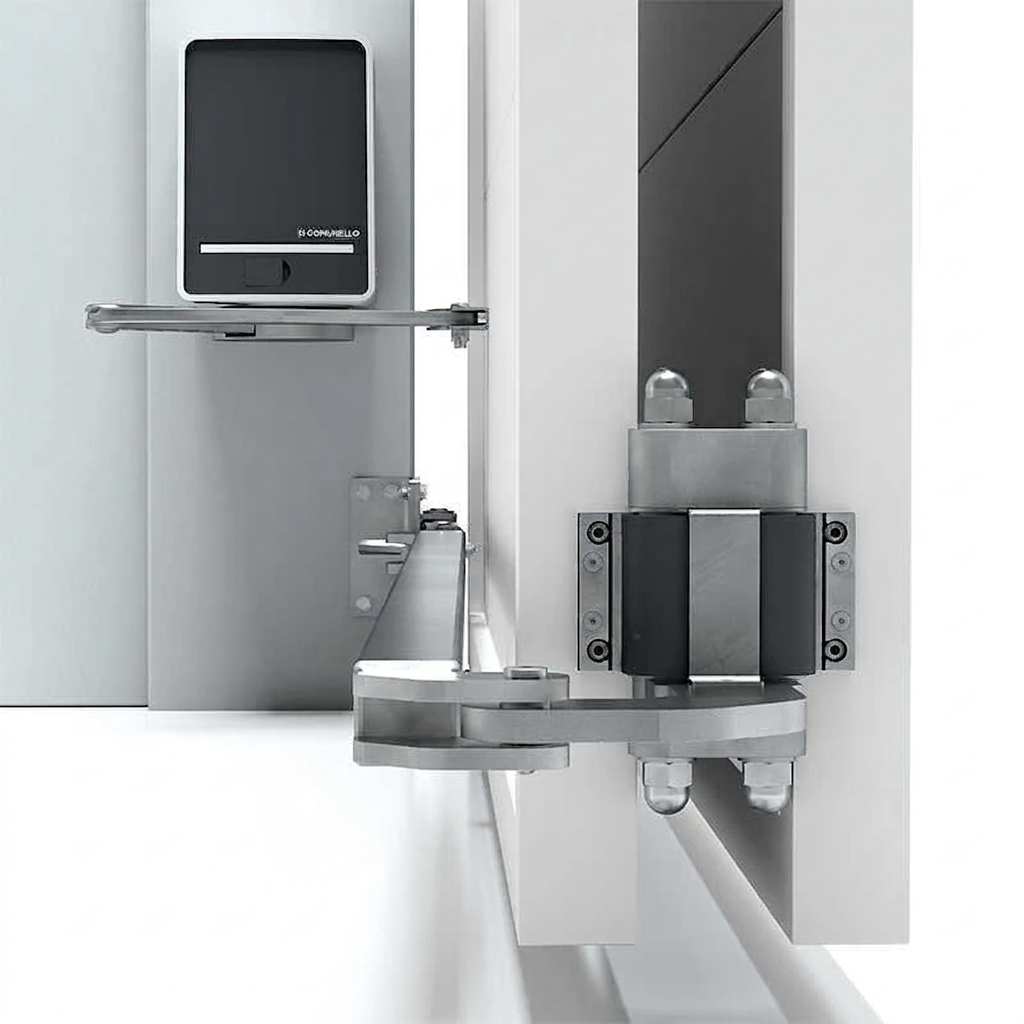

Comunello Albatros rendszer kapura szerelve – közeli kép a zsanérról és a hajtásról
Comunello Albatros rendszer kapura szerelve – közeli kép a zsanérról és a hajtásról

Kompatibilitás hajtásokkal

Az Albatros Piccolo rendszer együttműködik a Comunello márkájú szárnyaskapu hajtásokkal. A teljes telepítéshez kiegészítő tartozékok is rendelkezésre állnak: lyuksablon rendszer csavarokkal és anyákkal, valamint a hajtókar oszlopzsanérral való összekapcsolását szolgáló összekötő profil, amelyek jelentősen felgyorsítják a szerelési folyamatot.

A készlet műszaki paraméterei

  • Gyártó: Comunello
  • Sorozat: Albatros Piccolo (P)
  • Maximális kapu hossz (1 készlet): 4 m
  • Maximális kapu hossz (2 készlet): 8 m
  • Szárnyak maximális súlya: 100 kg
  • Készlet súlya: 10,5 kg
  • Rendszer típusa: sín nélküli, függő
  • Gyártó ország: Olaszország

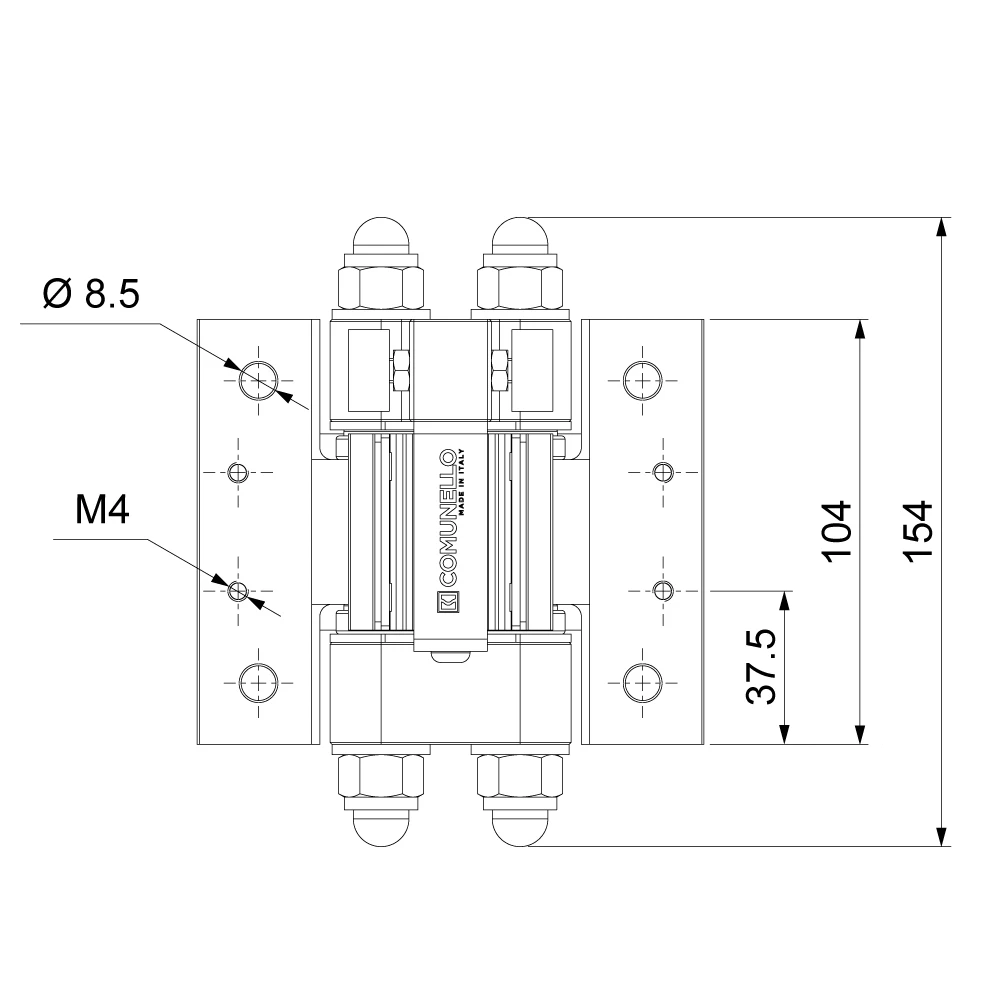

Felső zsanér méretei (műszaki rajz)

  • Teljes magasság: 154 mm
  • Szerelőlap magassága: 104 mm
  • Lyuk tengelyének távolsága az alsó éltől: 37,5 mm
  • Szerelőlyukak átmérője: Ø 8,5 mm
  • Csavarok menete: M4

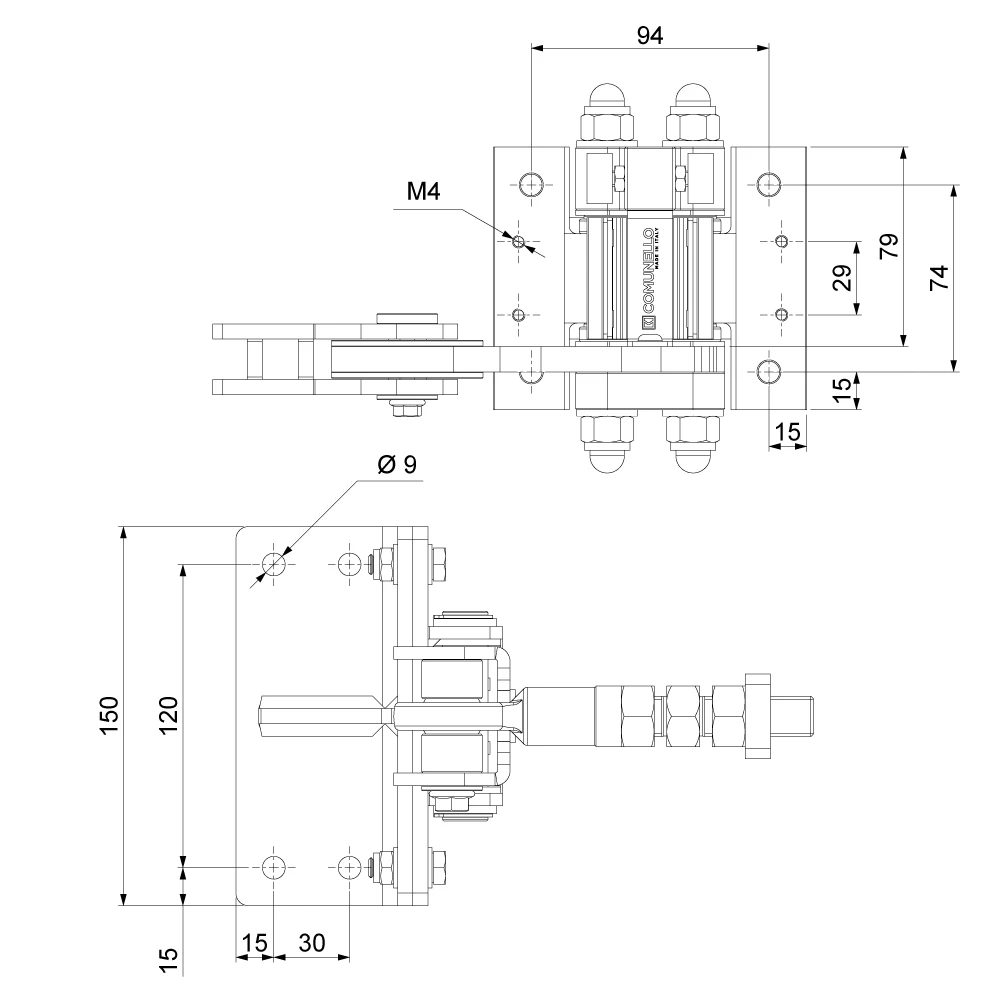

Az állítható tartókonzol méretrajza – Comunello Albatros Piccolo
Az állítható tartókonzol méretrajza – Comunello Albatros Piccolo

Állítható tartókonzol méretei

  • Szerelőlap szélessége (kis): 94 mm
  • Szerelőlap magassága (kis): 79 mm
  • Szerelőlyukak függőleges távolsága: 74 mm
  • Lyukak átmérője: Ø 9 mm
  • Menet: M4
  • Szerelőlap szélessége (nagy): 150 mm
  • Szerelőlyukak távolsága a nagy lapon: 120 mm

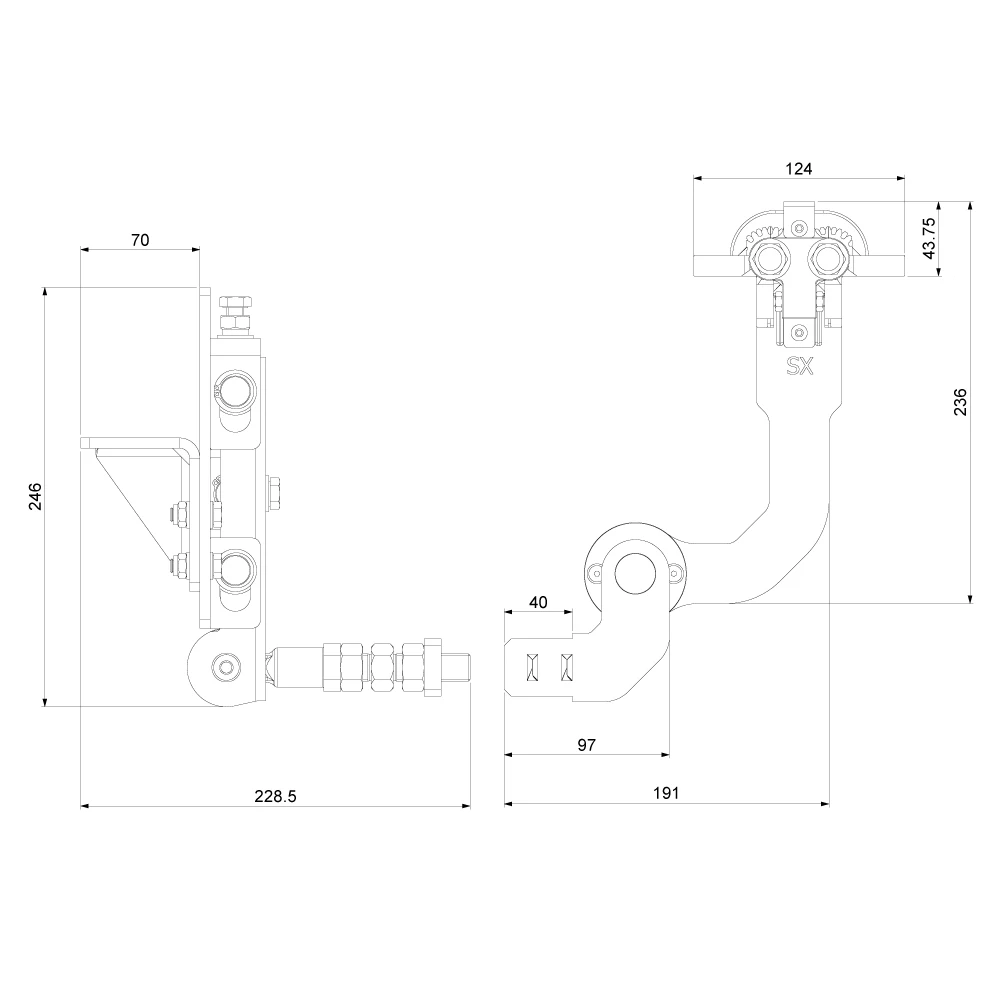

Az alsó zsanér méretrajza karral – Comunello Albatros Piccolo
Az alsó zsanér méretrajza karral – Comunello Albatros Piccolo

Alsó zsanér méretei karral

  • Tartókonzol teljes magassága: 246 mm
  • Tartókonzol mélysége: 70 mm
  • Hosszúság csappal: 228,5 mm
  • Szerelőlap szélessége: 124 mm
  • Kar nyúlása a forgástengelyig: 236 mm
  • Szerkezet teljes szélessége: 191 mm
  • Kar szélessége: 97 mm
  • Kar végének szélessége: 40 mm
  • Zsanértengely távolsága az alaptól: 43,75 mm
  • Változat: SX (bal)

A készlet komponenseinek galériája

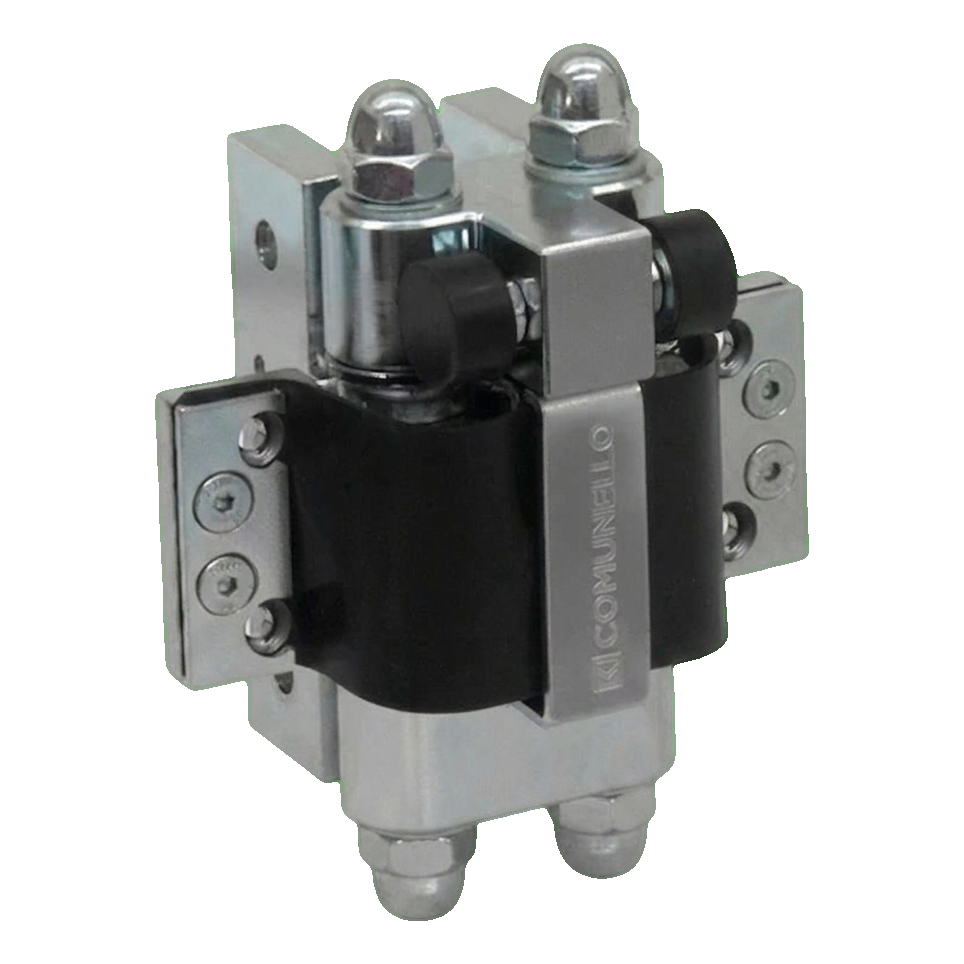

Comunello Albatros Piccolo felső zsanér – ferde nézet
Comunello Albatros Piccolo felső zsanér – ferde nézet

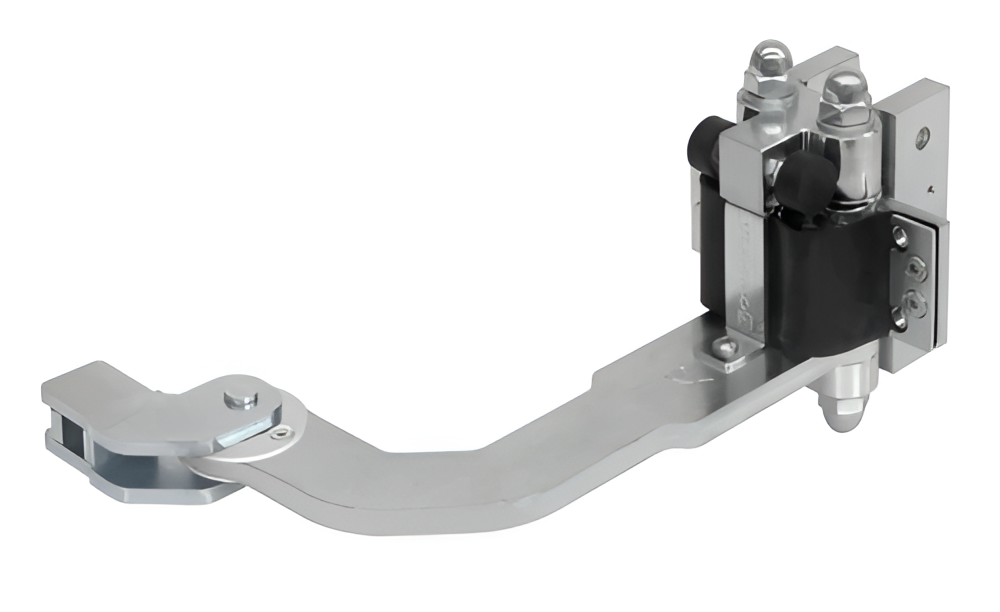

Comunello Albatros Piccolo alsó zsanér karral – oldalnézet
Comunello Albatros Piccolo alsó zsanér karral – oldalnézet

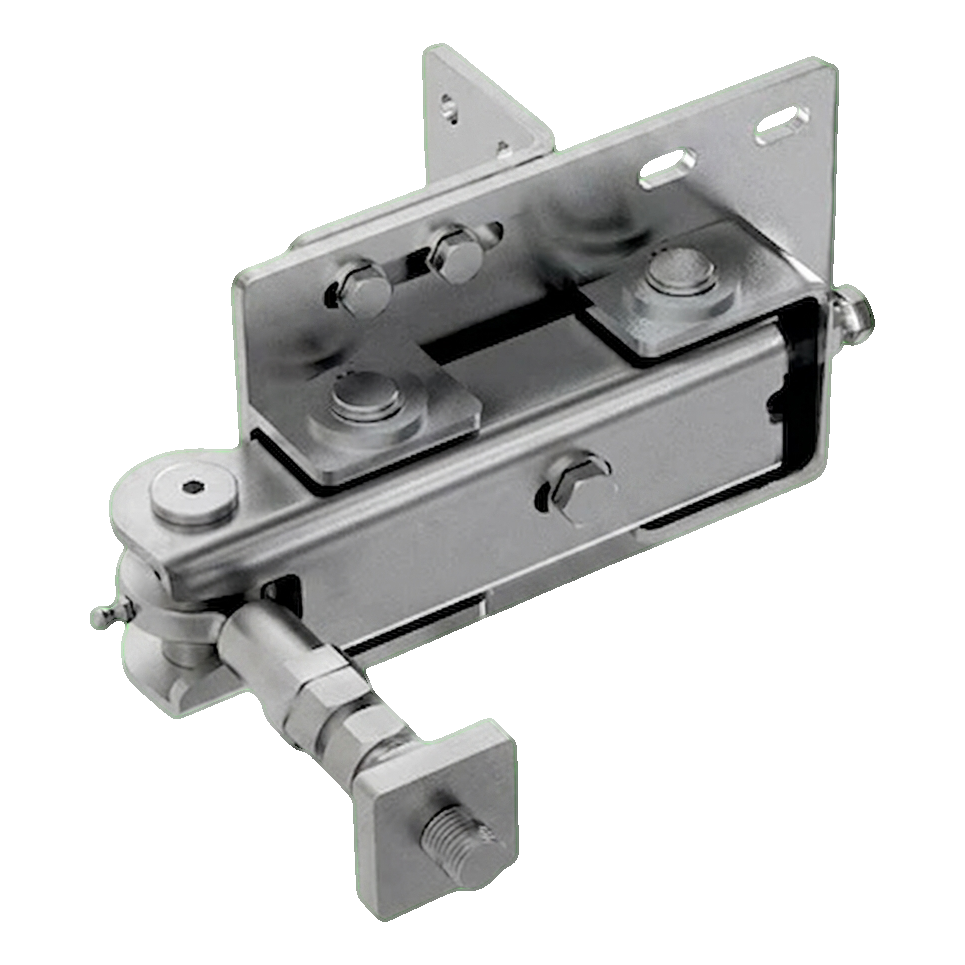

Comunello Albatros Piccolo állítható tartókonzol – perspektivikus nézet
Comunello Albatros Piccolo állítható tartókonzol – perspektivikus nézet
