Carport Autóbeálló VICA 3x2 autó
termék nem elérhető
kívánságlistára
Leírás
Carport VICA 3x2 autó – hat parkolóhely, 45 panel, PV telepítés vállalatoknak vagy közösségeknek
A Carport VICA 3x2 a VICA család azon változata, amely 6 parkolóhelyet és 45 PV panelt egyesít egy szerkezeti egységben. Ez a megoldás lakóközösségeknek parkolóhelyekkel, közepes szolgáltató vállalatoknak, agroturizmus gazdaságoknak, moteleknek ideális. Egy szerkezet, egy 18–22 kWp teljesítményű PV telepítés, egy front – egységes esztétika és egy projekt gazdaságossága több különálló szerelési feladat helyett.
Gyártó: Synerga Polska Sp. z o.o. – gyár Sieradz közelében (Lengyelország, EU), ISO 9001 és EN 1090-1 tanúsítvánnyal. A kohászati alapanyagok és kötőelemek 100%-ban európaiak. A lengyel raktárból való állandó elérhetőség azt jelenti, hogy konkrét időpontokra tervezheted a telepítést – nem kell hónapokig várnod a külföldi szállításra. A 25 éves garancia a korróziógátló bevonatára pénzügyi kényelmet ad a naponta több tízezer kilowattóra értékű beruházáshoz.
Logisztika és szállítás
A kb. 1988 kg súlyú szerkezeti készletet raklapos szállítással adjuk át a megadott címre – hozzád vagy közvetlenül az építési helyszínre. A számla emailben érkezik a feladás után, a műszaki dokumentumok a csomagban a berendezéssel együtt. A hat parkolóhelyes szerkezet minden oszlop alatt alapozást igényel – a pontalapok kiviteli rajzait szállítjuk a dokumentációs csomagban.
Kiknek való a 3x2 változat

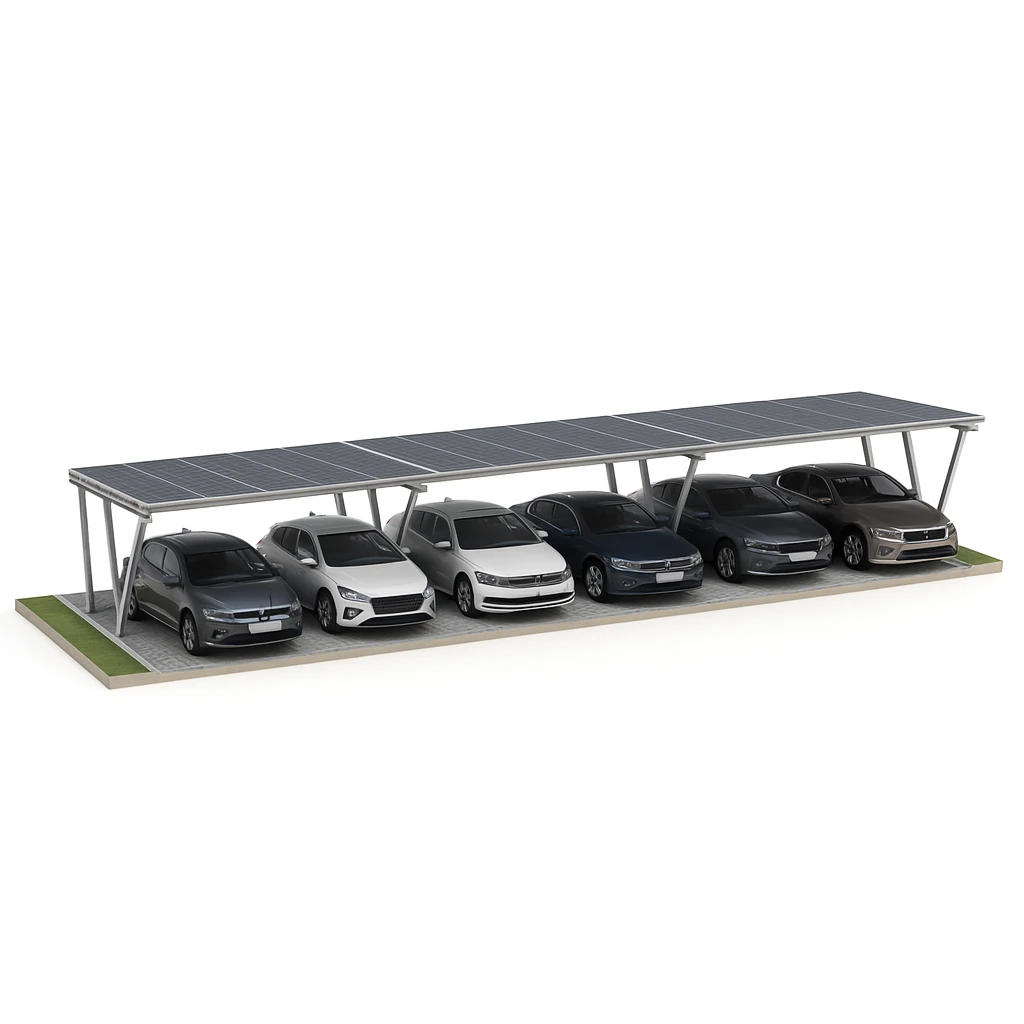

Hat parkolóhely a "sweet spot" lakóközösségeknek, amelyek a közös területen lévő parkolóhelyeket fedik be, kis vállalatoknak 4–6 szolgálati autóval, agroturizmus gazdaságoknak (vendégparkoló fedett területen) és kisebb szálloda objektumoknak. Egy szerkezeti elrendezés, amely 6 autót fed le egy vonalban egységes homlokzati megjelenést ad, és egy 18–22 kWp teljesítményű PV telepítés 45 panellel általában nagy tartalékkal fedezi az objektum fogyasztását – többleteket hálózatba értékesítés vagy teljes autonóm napok nyáron.
Teherbírási paraméterek
A szerkezet 28 m/s-ig terjedő szélterhelésre (100,8 km/h) és 1,6 kN/m²-ig terjedő hóterhelésre (kb. 163 kg/m²) átdolgozva. Ezek Lengyelország és az EU-országok többségének helyszíneit lefedő értékek, kivéve a magashegységi területeket és a közvetlen tengerparti sávokat. Az EXC2 kivitelezési osztály EN 1090-1 tanúsítvánnyal megerősítve, amelyet a szerkezettel együtt szállítunk.
Rendelés előtt ellenőrizd a szél- és hózónát a címedhez az alábbi eszközzel. Az eredményt tervezési útmutatásként kezeld – zónahatárokon lévő helyszíneknél érdemes konzultálni helyi szerkezettervezővel.
A VICA család egyéb változatai
Ha ez a változat nem megfelelő, ellenőrizd összehasonlításban a többi modellt: VICA 1 car SOLO (1 parkolóhely, 9 panel, megerősített teherbírás), VICA 2 cars SOLO (2 parkolóhely, 15 panel), VICA 2x2 (4 parkolóhely, 30 panel), VICA 3x2 (6, 45), VICA 4x2 (8, 60), VICA 2 + 1 (aszimmetrikus, 3 parkolóhely). Mind ugyanazon rögzítési rendszeren és ugyanazon bilincscsaládon – a szerelési tapasztalat 1:1 arányban átviható a modellek között.
Részletes műszaki paraméterek
Méretek, anyagok és tervezési értékek – telepítés tervezéséhez, kereskedelmi ajánlathoz vagy tervező irodával való egyeztetéshez.
| Parkolóhelyek száma | 6 |
|---|---|
| PV panelek száma | 45 (függőleges tájolás) |
| Szélterhelés | 28 m/s (100,8 km/h) |
| Hóterhelés | 1,6 kN/m² (kb. 163 kg/m²) |
| Kivitelezési osztály | EXC2 |
| Szerkezeti anyag | S350GD acél + Magnelis ZM310 bevonat |
| Kötőelemek | A2-70 ausztenites rozsdamentes acél |
| Maximális elem hossz | 2370 mm |
| Panel kompatibilitás | 30–40 mm vastagság, max. méretek 1140 × 1950 mm |
| Panel rögzítési rendszer | állítható oldalsó bilincsek a készletben |
| Készlet súlya | kb. 1988 kg |
| Bevonat garancia | 25 év |
Anyag és bevonat
Acél profilok – S350GD (min. 350 MPa folyáshatár) kétoldalt tűzihorganyzott Magnelis ZM310 (cink + 3,5% Al + 3% Mg, ArcelorMittal) bevonattal. A magnézium aktiválja az élek öngyógyító mechanizmusát vágás után – körülbelül 3×-szer magasabb korrózióállóság mint a klasszikus tűzihorganyzásnál, nagyon jó működés klórban gazdag (útisó, tengeri légkör) és ammóniás környezetben (gazdaságok, tenyésztés). Kötőelemek A2-70 rozsdamentes acélból – minden évtizedes karbantartásmentes üzemelésre tervezve.
Alkalmazott szabványok
- EN 1090-1, EN 1090-2, EN 1090-4 – acél és alumínium szerkezetek kivitelezése
- PN-EN 1991-1-3 (Eurokód 1) – hóterhelések
- PN-EN 1991-1-4 (Eurokód 1) – szélterhelések
- PN-EN 1993-1-8 (Eurokód 3) – acél kapcsolatok tervezése
- ISO 9001 – minőségirányítás
Miért éri meg a VICA 3x2
- Egy PV telepítés 6 parkolóhelyhez – költségcsökkentés több külön carport helyett
- 45 panel = 18–22 kWp – erős napi energiatermelés
- Magnelis ZM310 bevonat – 25+ évre tervezett földi PV farmok szabványa
- EXC2 kivitelezési osztály (EN 1090-1)
- Állítható oldalsó bilincsek 30–40 mm vastagságú panelekhez
- Raklapos szállítás címre (hozzád vagy az építési helyszínre)
- Synerga Polska raktárból való elérhetőség – rövid határidők
- Teljes tervezési dokumentáció (DXF, tanúsítványok, GPSR) a csomagban
- 25 éves garancia a bevonatára
Készlet tartalma
- Komplett acél profilok (oszlopok, gerendák, hosszirányú elemek) 3x2 változathoz
- 45 komplett állítható oldalsó bilincs
- Teljes A2-70 rozsdamentes acél kötőelem készlet
- Képes szerelési útmutató lépésről lépésre
- Komplett tervezési dokumentáció (DXF rajzok, EN 1090-1 tanúsítványok, ISO 9001, GPSR)
Külön megvásárolható
- PV panelek – max. 45 darab, max. méretek 1140 × 1950 mm, 30–40 mm vastagság
- Inverter és esetleges teljesítményoptimalizálók
- DC kábelezés, MC4 csatlakozók, védelmek a tervnek megfelelően
- AC berendezések (kapcsoló, túlfeszültség-korlátozó, hibaáram-védő berendezések)
