Bal végoszlop fi 42,4x1230mm AISI304 oldalsó rögzítés szatén
termék nem elérhető
kívánságlistára
Leírás

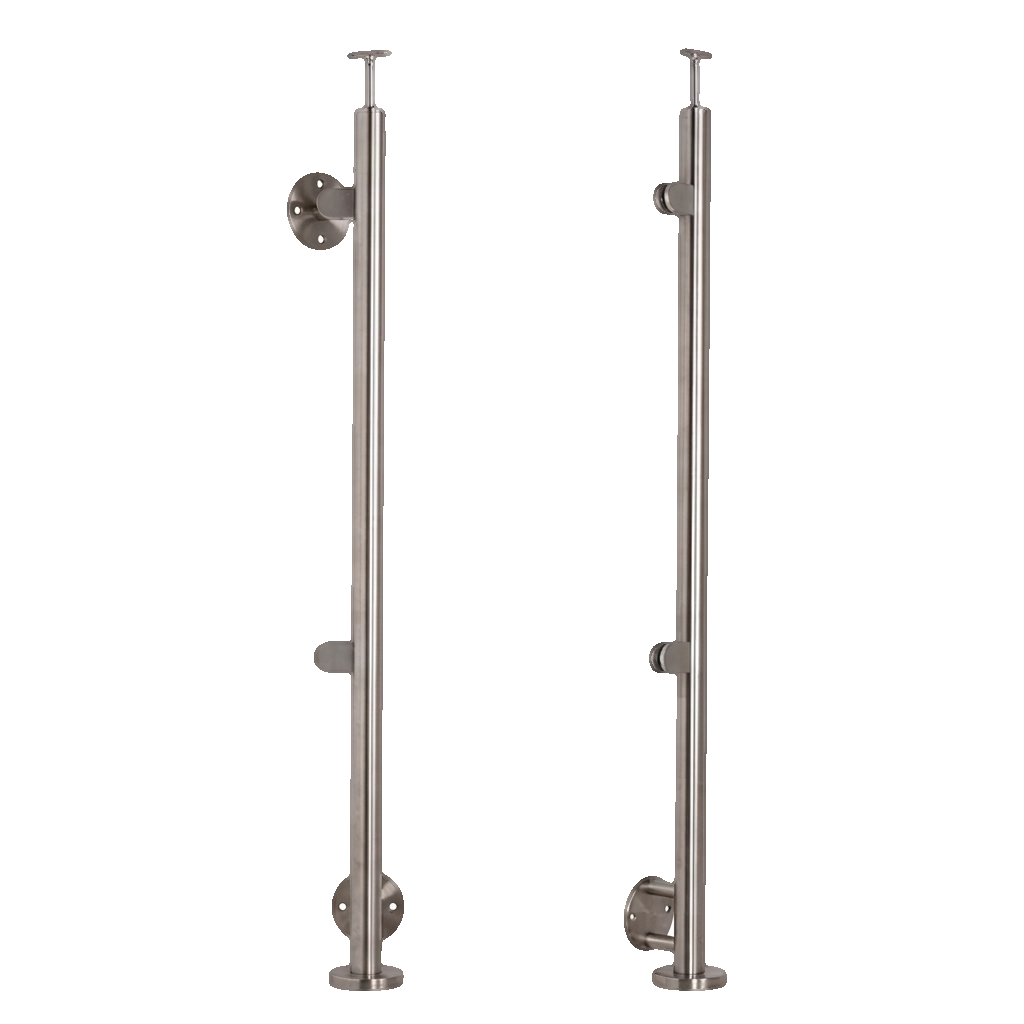

Bal végoszlop ø42,4 mm rozsdamentes acélból üvegfogókkal
Bal acél végoszlop ø42,4 mm átmérővel és 1230 mm magassággal, elegáns üveg korlátok építéséhez. Kiváló minőségű AISI 304 rozsdamentes acélból, szatén felületkezeléssel készült, tartósságot és esztétikus megjelenést biztosít mind beltérben, mind kültérben. Az oszlop két üvegfogóval és oldalsó rögzítéssel van felszerelve a falhoz, ami gyors és stabil szerelést tesz lehetővé padlóhorgonyzás szükségessége nélkül.
Komplett szerelési készlet
Az oszlop kész szerelési készletként kerül szállításra, amely minden szükséges elemet tartalmaz. A készlet tartalmazza az oldalsó rögzítést (fali rozetta), két üvegfogót 40×50 mm méretben és az oszlop csatlakozót állítható korlátfogóval. A készlet teljesség miatt a szerelőnek nem kell további alkatrészeket rendelnie — elegendő a megfelelő edzett vagy laminált üveget és korlátot előkészíteni.
Az üvegfogók 6 mm-től 10,76 mm-ig terjedő vastagságú üvegtáblákat kezelnek, amely mind az egyrétegű edzett üveget, mind a népszerű laminált üveg konfigurációkat lefedi (pl. 2×5 mm PVB fóliával). Ezzel egy oszlopmodell számos korlátprojektben használható. Az üvegfogóhoz az 50D1 sorozatból tömítést kell külön megvásárolni

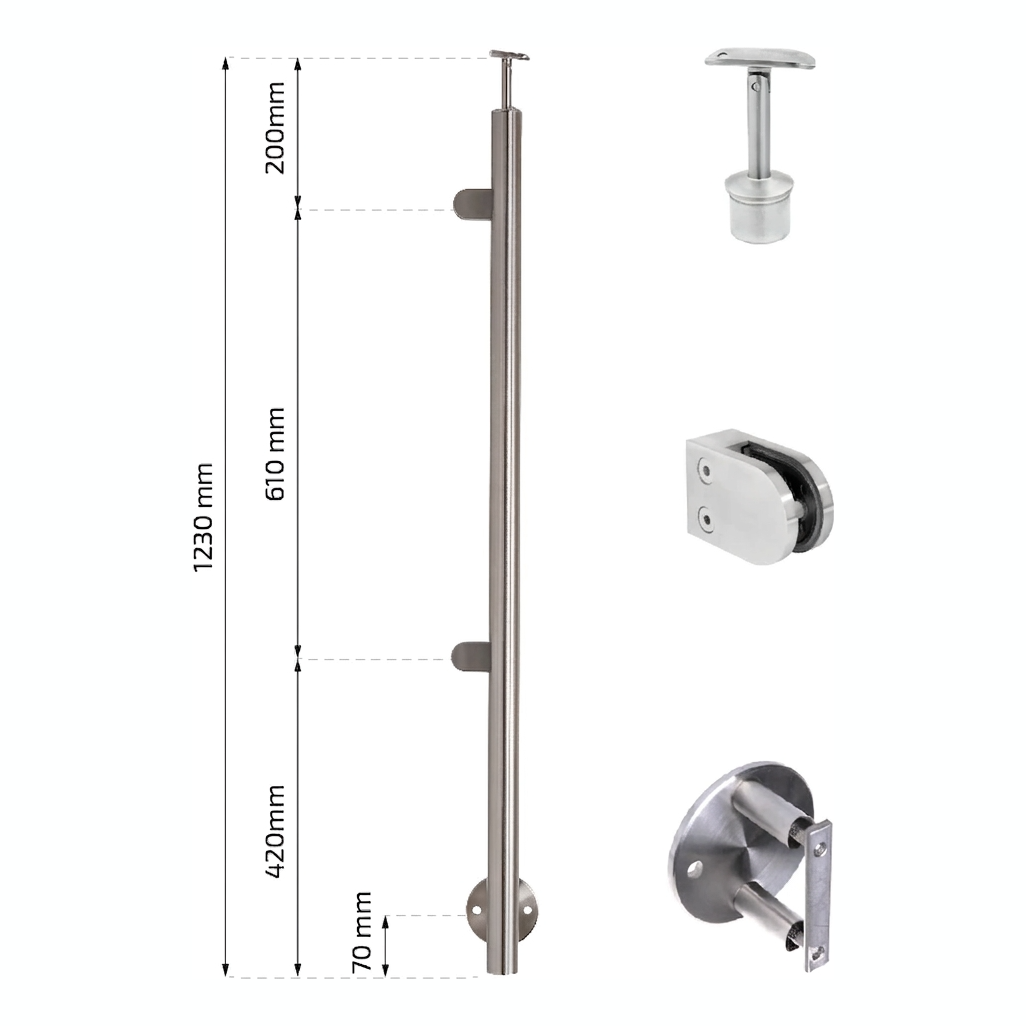

Méretek és elemek elhelyezése az oszlopon
- Az oszlop teljes magassága: 1230 mm
- Oszlop cső átmérője: ø42,4 mm
- Távolság az oszlop aljától az oldalsó rögzítés tengelyéig: 70 mm
- Távolság az oszlop aljától az alsó üvegfogó tengelyéig: 420 mm
- Üvegfogók tengelytávolsága: 610 mm
- Távolság a felső üvegfogó tengelyétől a cső felső széléig: 200 mm
- A készlet súlya: 3,45 kg
Oldalsó rögzítés — fali rozetta
A ø100 mm átmérőjű szerelési rozetta stabil és esztétikus rögzítést biztosít az oszlop falhoz való rögzítéséhez. A 51 mm-es szerelési távolság (a fal felületétől az oszlop tengelyéig) megfelelő távot garantál az üvegtáblák szabad vezetéséhez. A rozetta szerelőnyílásai biztonságos horgonyzást tesznek lehetővé tégla-, beton- és egyéb teherbíró szerkezetekhez.

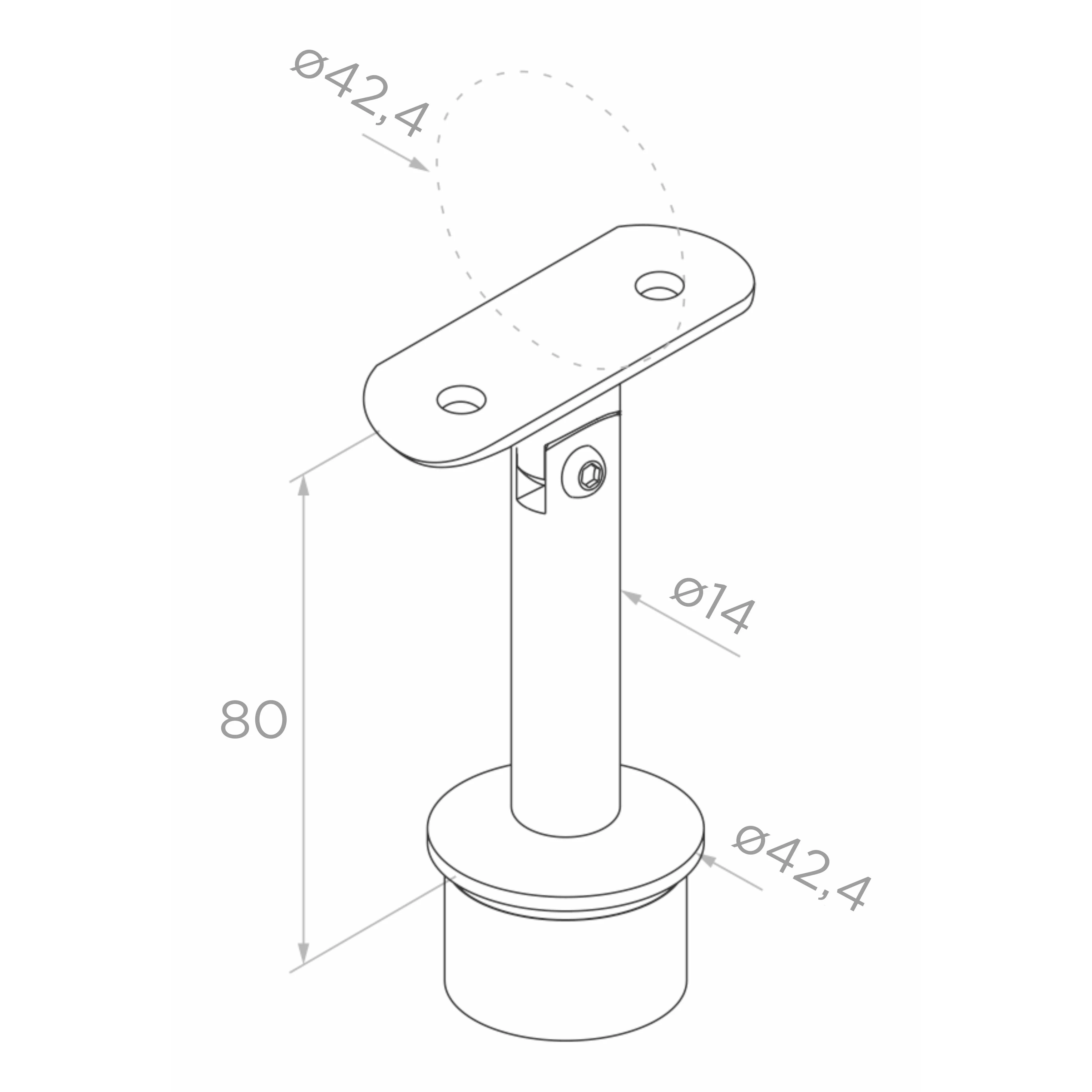

Korlátfogó csatlakozó
Az oszlop tetejére szerelt csatlakozó ø42,4 mm átmérőjű korlát rögzítésére szolgál. A csatlakozó teljes magassága 80 mm, a rögzítő csap átmérője ø14 mm. A felső fogólap dőlésszög-szabályozással rendelkezik, ami különböző lépcső konfigurációkhoz és lejtésekhez való alkalmazkodást tesz lehetővé. A beállítás beépített imbuszcsavarral történik.

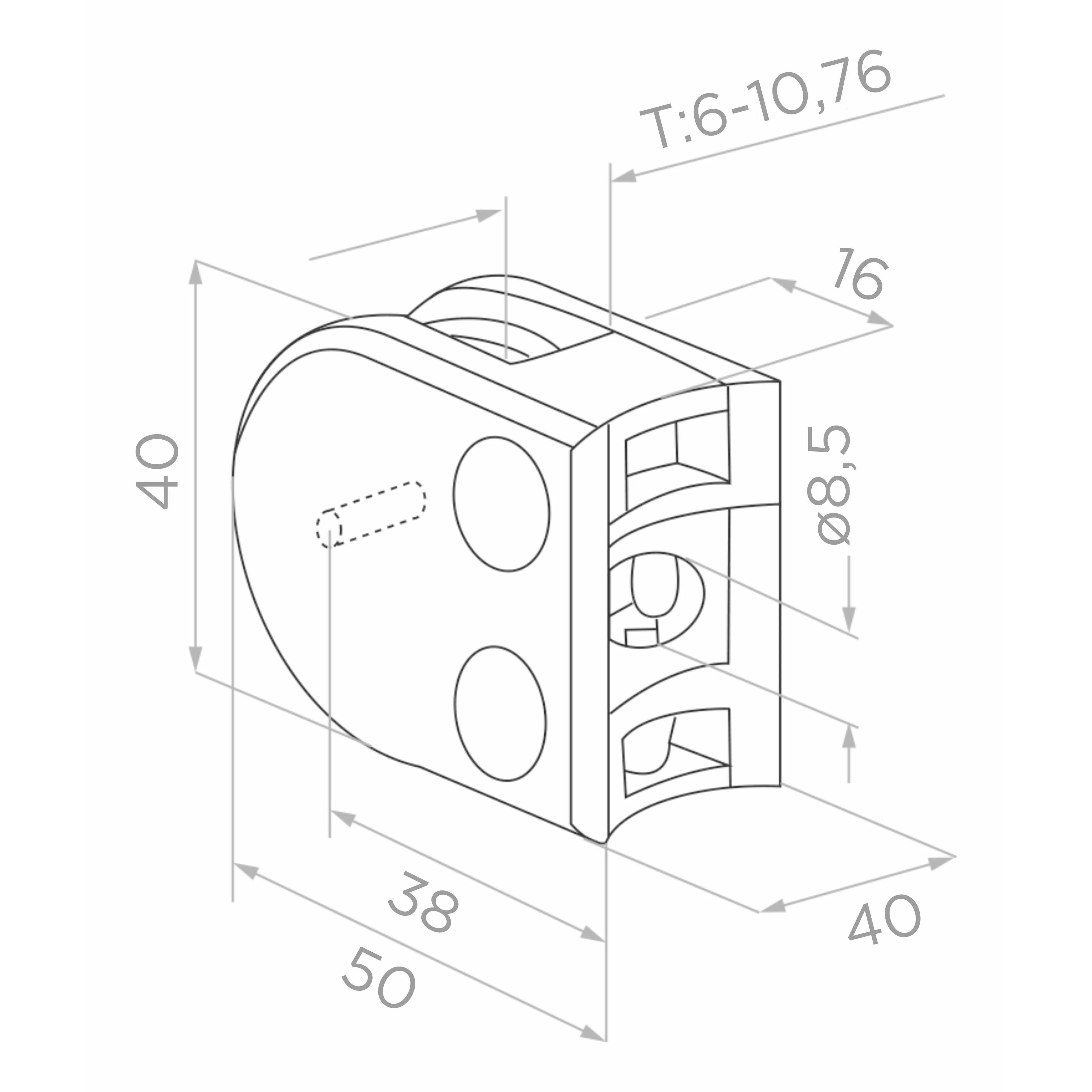

Üvegfogók — paraméterek
- Fogó méretei: 40 × 50 × 40 mm (mag. × hossz × szél.)
- Szerelőnyílások távolsága: 38 mm
- Szerelőnyílások átmérője: ø8,5 mm
- Üvegvastagság tartomány: 6–10,76 mm
- Fogók száma a készletben: 2 db
Műszaki specifikáció
- Típus: bal végoszlop
- Rendszer: ø42,4 mm
- Teljes magasság: 1230 mm
- Anyag: rozsdamentes acél AISI 304
- Felületkezelés: szatén (csiszolt)
- Szerelés típusa: oldalsó (fali)
- Rögzítő rozetta átmérője: ø100 mm
- Távolság a faltól: 51 mm
- Kezelhető üvegvastagság: 6–10,76 mm
- Korlát átmérője: ø42,4 mm
- A készlet súlya: 3,45 kg
- EAN: 5903313202213
A készlet tartalma: oldalsó rögzítés (fali rozetta), 2× üvegfogó 40×50 mm, korlátfogó csatlakozó szögszabályozással.
Műszaki adatok
| Anyag | AISI 304 |
| Felületkezelés | Szatén |
| Rögzítési rendszer | 42,4 mm |
