Alumínium trapézos híd H100 L330 EPDM 2 mm tömítéssel PV szereléshez

Go to Product feedback

Alumínium trapézos híd H100 L330 PV szereléshez. Alumínium standard anódozással, EPDM 2 mm tömítés. Hossz 330 mm, magasság 100 mm, alapszélesség 116 mm. Szerelési csatorna 9×16 mm. Tömeg 0,3 kg.

Go to full description
with VAT without VAT
Price 2 044,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

Trapéz alumínium híd H100 L330 EPDM 2 mm tömítéssel PV rendszer szereléshez

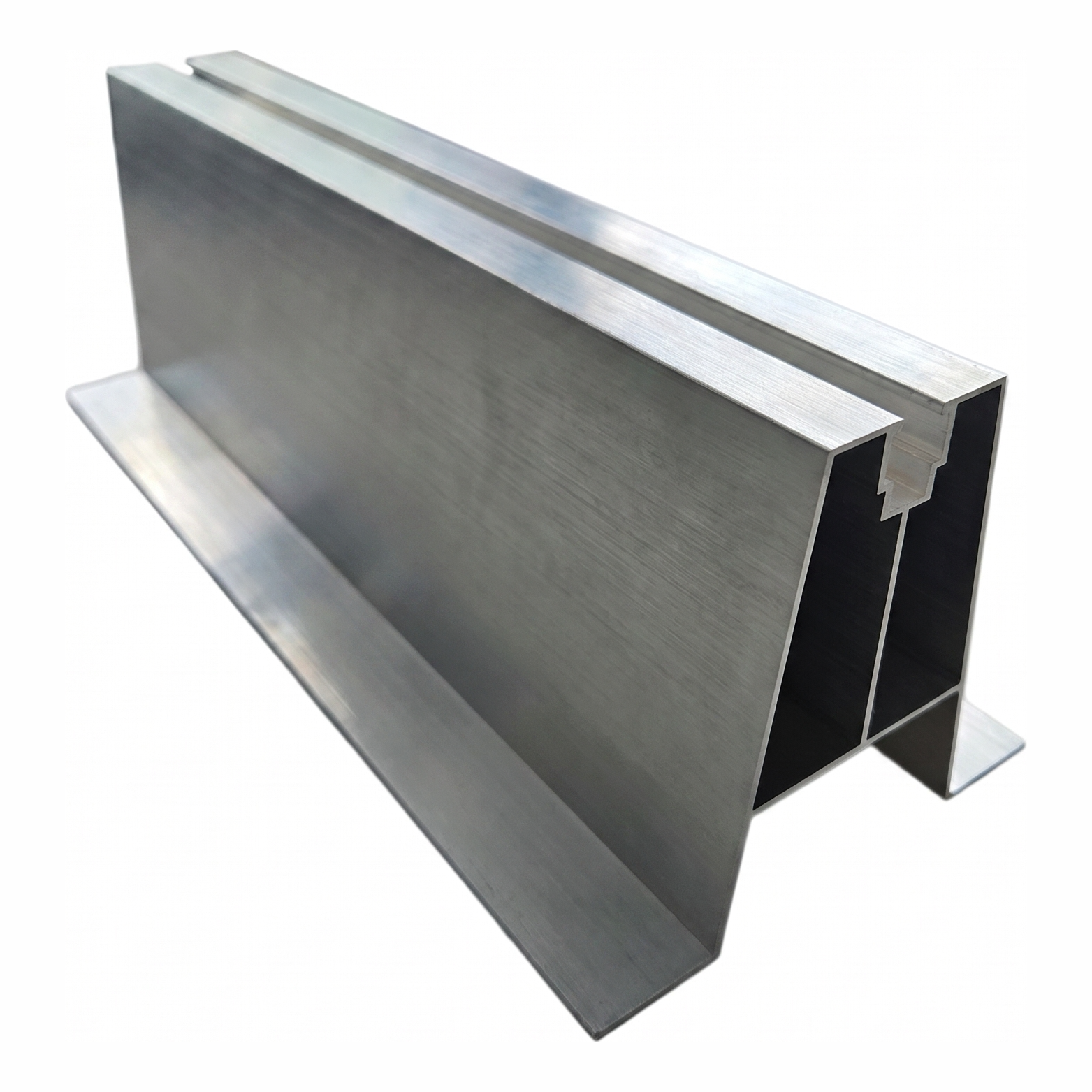

Trapéz alumínium híd H100 L330 – profilnézet
Trapéz alumínium híd H100 L330 – profilnézet

A trapéz alumínium híd H100 L330 egy kész tetőadapter, amelyet trapézlemezzel fedett tetőkön történő fotovoltaikus rendszerek szerelésére terveztek. A gyárilag beépített 2 mm vastag EPDM tömítésnek köszönhetően a híd szorosan illeszkedik a lemez hullámára, megszüntetve a további tömítés szükségességét és jelentősen felgyorsítva a szerelést.

A profil alumíniumból készül, szabványos anódos felületkezeléssel, ami magas korrózióállóságot és hosszú élettartamot biztosít külső körülmények között is. A trapéz keresztmetszeti forma tökéletesen illeszkedik a népszerű tetőlemezek geometriájához – a híd stabilan támaszkodik a hullámgerincekre, a terhelést egyenletesen vezeti át a tető alszerkezetére.

A profil felső részén szerelőcsatorna található 9 mm széles nyílással és 16 mm mélységgel, amely lehetővé teszi a szerelősínek vagy szorítók gyors rögzítését horgoscsavarok vagy T-anyák segítségével. Ez a megoldás rugalmas pozicionálást tesz lehetővé a PV szerkezet elemei számára anélkül, hogy további furatokat kellene fúrni.

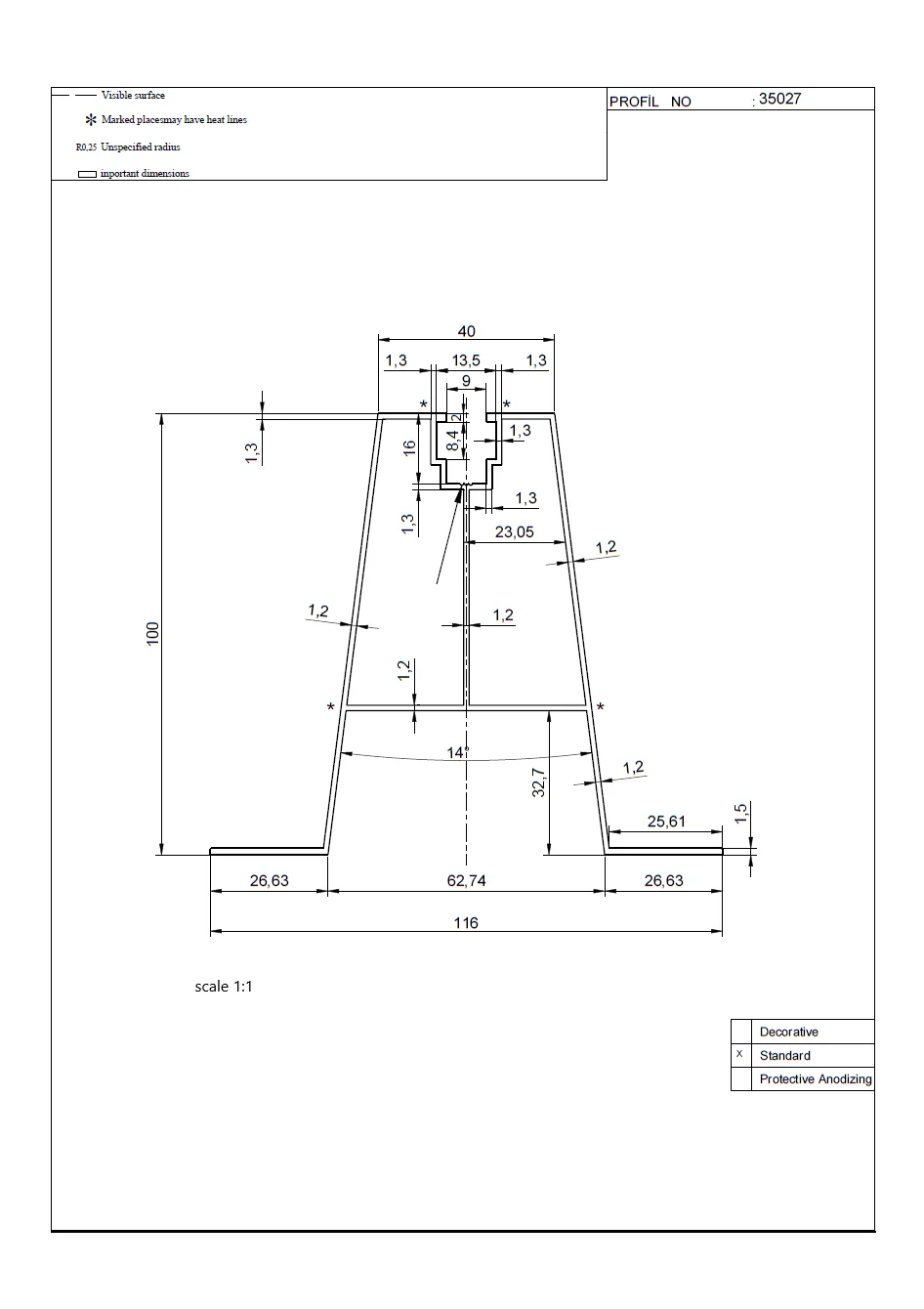

A trapéz híd keresztmetszetének műszaki rajza – 35027-es profilszám, 1:1 méretarány
A trapéz híd keresztmetszetének műszaki rajza – 35027-es profilszám, 1:1 méretarány

A profil méretei és geometriája

  • Híd hossza: 330 mm
  • Teljes magasság: 100 mm
  • Az alap teljes szélessége: 116 mm
  • A felső platform szélessége: 40 mm
  • Az alap belső szélessége: 62,74 mm
  • Oldalsó talpak szélessége: 26,63 mm (mindkét oldal)
  • Az oldalfalak dőlésszöge: 14°

Szerelőcsatorna (a profil felső része)

  • Bemeneti nyílás szélessége: 9 mm
  • A csatorna belső szélessége: 13,5 mm
  • Csatorna mélysége: 16 mm
  • Az alsó csatornakamra mélysége: 8,4 mm
  • A csatorna peremének vastagsága: 2 mm

Falvastagságok és szerkezet

  • Oldalfalak vastagsága: 1,2 mm
  • Belső keresztborda vastagsága: 1,2 mm
  • A felső platform falainak vastagsága: 1,3 mm
  • Az alap talpának vastagsága: 1,5 mm
  • Meghatározatlan sugár: R0,25 mm
  • Magasság a belső keresztbordáig: 32,7 mm

Termékparaméterek

  • Profilanyag: alumínium (szabványos anódos felületkezelés)
  • Tömítés: EPDM 2 mm
  • Tömeg: 0,438 kg
  • Külső méretek: L 330 × H 100 mm

A trapéz híd nélkülözhetetlen összekötő elem a tetőlemez és a PV panelek tartószerkezete között. Az EPDM tömítésnek köszönhetően megvédi a tetőfedést a vízbehatolástól a rögzítési pontoknál, az alumínium szerkezet pedig nem terheli meg jelentősen a tetőt. Az univerzális geometria miatt a profil illeszkedik az ipari és raktárépítészetben használt legelterjedtebb trapézlemezekhez.
