Alumínium trapézos áthidaló H40 L330 EPDM 2 mm tömítéssel PV szereléshez

Go to Product feedback

Alumínium trapézos áthidaló EPDM 2 mm tömítéssel PV szereléshez. Méretek: 330×113×40 mm, standard anódozás.

Go to full description
with VAT without VAT
Price 1 489,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

Alumínium trapézos áthidaló H40 L330 EPDM 2 mm tömítéssel PV szereléshez

Alumínium trapézos áthidaló EPDM tömítéssel egy professzionális tetőadapter, amely trapézlemezekre történő fotovoltaikus szerkezetek rögzítésére szolgál. A 40 mm magasságú profilnak köszönhetően az áthidaló tökéletesen illeszkedik a lemez hullámformájához, stabil és vízzáró alapot biztosítva a PV szerelősíneknek. A csomagban 2 mm vastagságú EPDM gumitömítés is található, amely csillapítja a rezgéseket, kompenzálja az egyenetlenségeket, és megvédi a lemez felületét a sérüléstől.

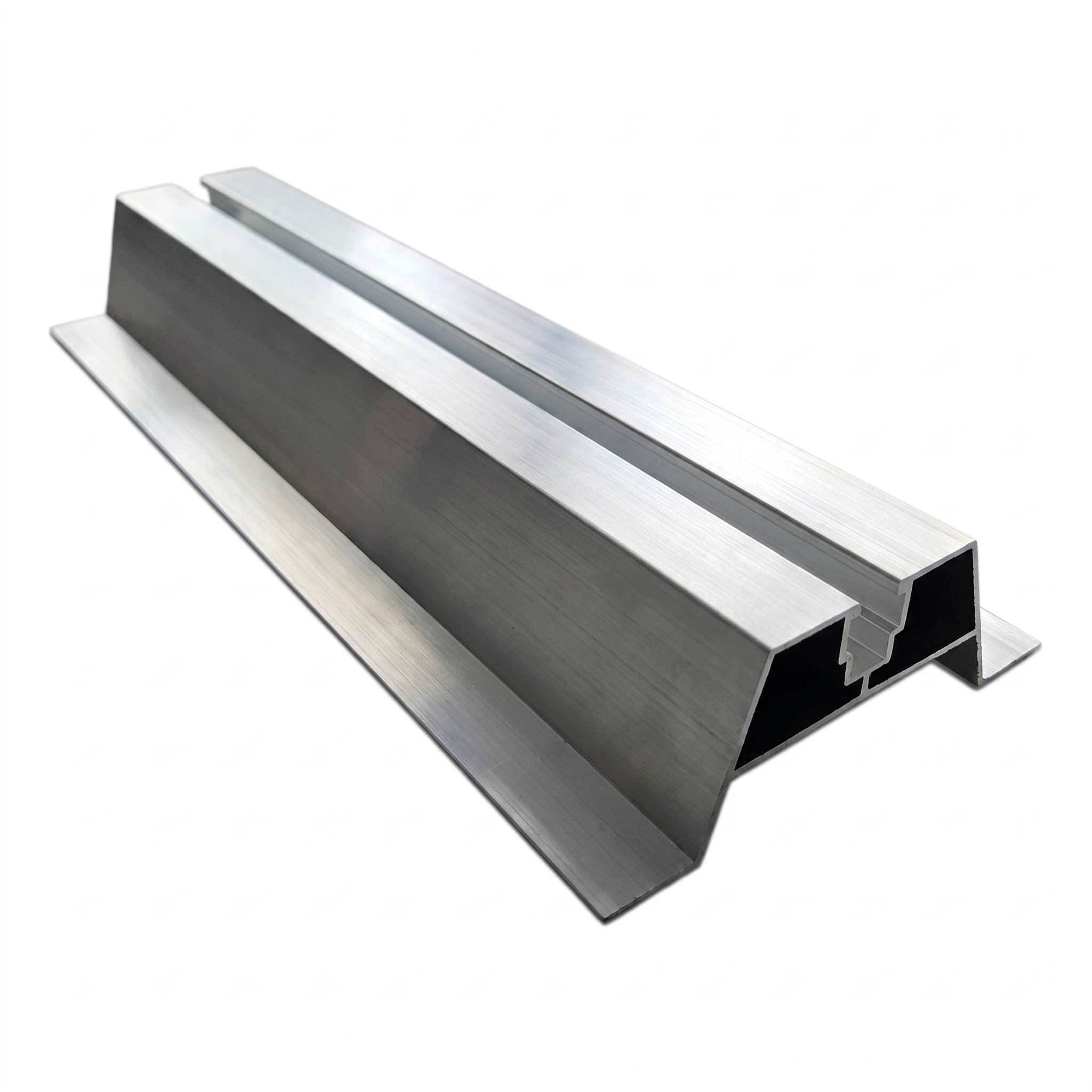

Alumínium trapézos áthidaló – profilnézet felülről
Alumínium trapézos áthidaló – profilnézet felülről

A szerelő számára nyújtott főbb előnyök

  • Integrált szerelőcsatorna – lehetővé teszi a síneket csúszócsavarokkal, további elemek nélkül gyorsan rögzíteni
  • Standard anódozás – tartós korrózióvédelmet biztosít az alumíniumnak, hosszú éveken át ellenállva az időjárási hatásoknak
  • EPDM 2 mm-es tömítés a csomagban – megszünteti az alumínium és az acéllemez közötti galvánérintkezést, és vízzáró kötést biztosít
  • Mindössze 0,315 kg tömeg – nem terheli meg a tetőszerkezetet, és megkönnyíti a helyszíni szállítást

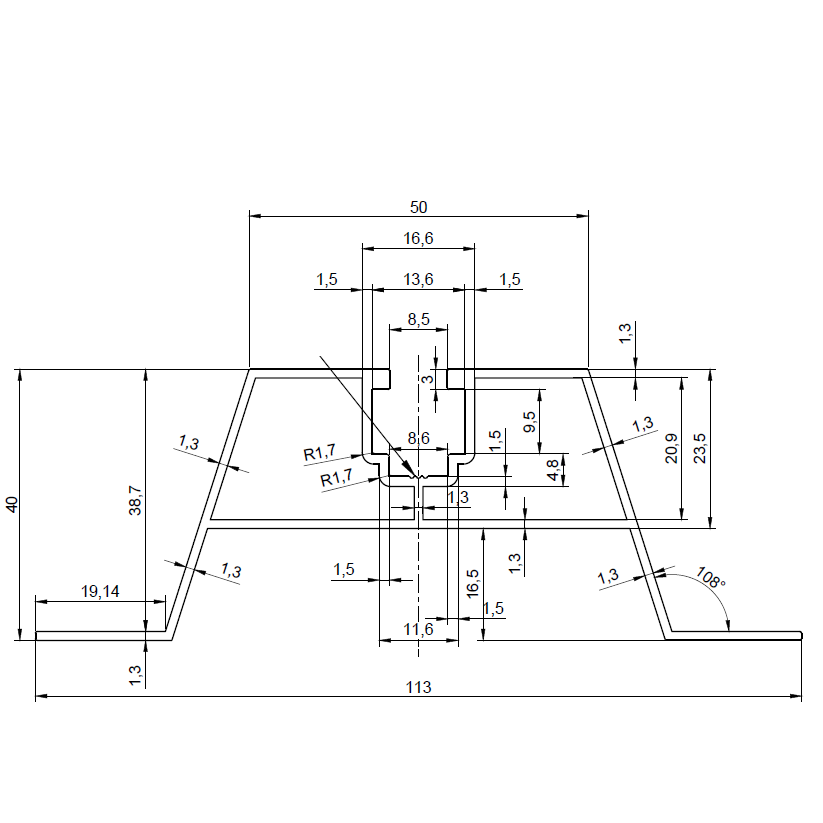

Az áthidaló profil keresztmetszetének műszaki rajza
Az áthidaló profil keresztmetszetének műszaki rajza

A profil méretei és paraméterei (keresztmetszet)

  • Áthidaló hossza: 330 mm
  • Profil teljes magassága: 40 mm
  • Felső szélesség (fej): 50 mm
  • Teljes szélesség az alapnál: 113 mm
  • Oldalsó lábak szélessége: 19,4 mm (bal és jobb)
  • Oldalsó falak vastagsága: 1,3 mm
  • Felső falak vastagsága: 1,3 mm
  • Szerelőcsatorna – nyílás: 8,5 mm, belső szélesség: 13,6 mm

Általános adatok

  • Profilanyag: alumínium standard anódozással
  • Tömítés: EPDM 2 mm
  • Tömeg: 0,315 kg
  • Külső méretek: 330 × 113 × 40 mm (H × Sz × M)

A trapézos áthidaló elengedhetetlen eleme a trapézlemez tetőkre szerelt PV rendszereknek. Szimmetrikus szerkezete belső merevítő keresztbordával egyenletes terheléselosztást biztosít a szerelősín és a lemez hulláma között. A rajzon jelölt helyeken hőnyomok láthatók, amelyek az extrudálási folyamat során keletkeztek – ez a gyártás normális jellemzője, amely nem csökkenti a profil szilárdsági tulajdonságait.
