Alumínium trapézos PV híd EPDM tömítéssel H70 L330 trapézlemezhez
Leave feedback on the product
Alumínium trapézos PV híd, H70 L330, 2 mm EPDM tömítéssel. Hossz 330 mm, magasság 70 mm, felső szélesség 40 mm. Alumínium, védő anódozással. Tömeg 0,357 kg. PV rendszerek trapézlemez tetőkre történő telepítéséhez.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-777
Leírás

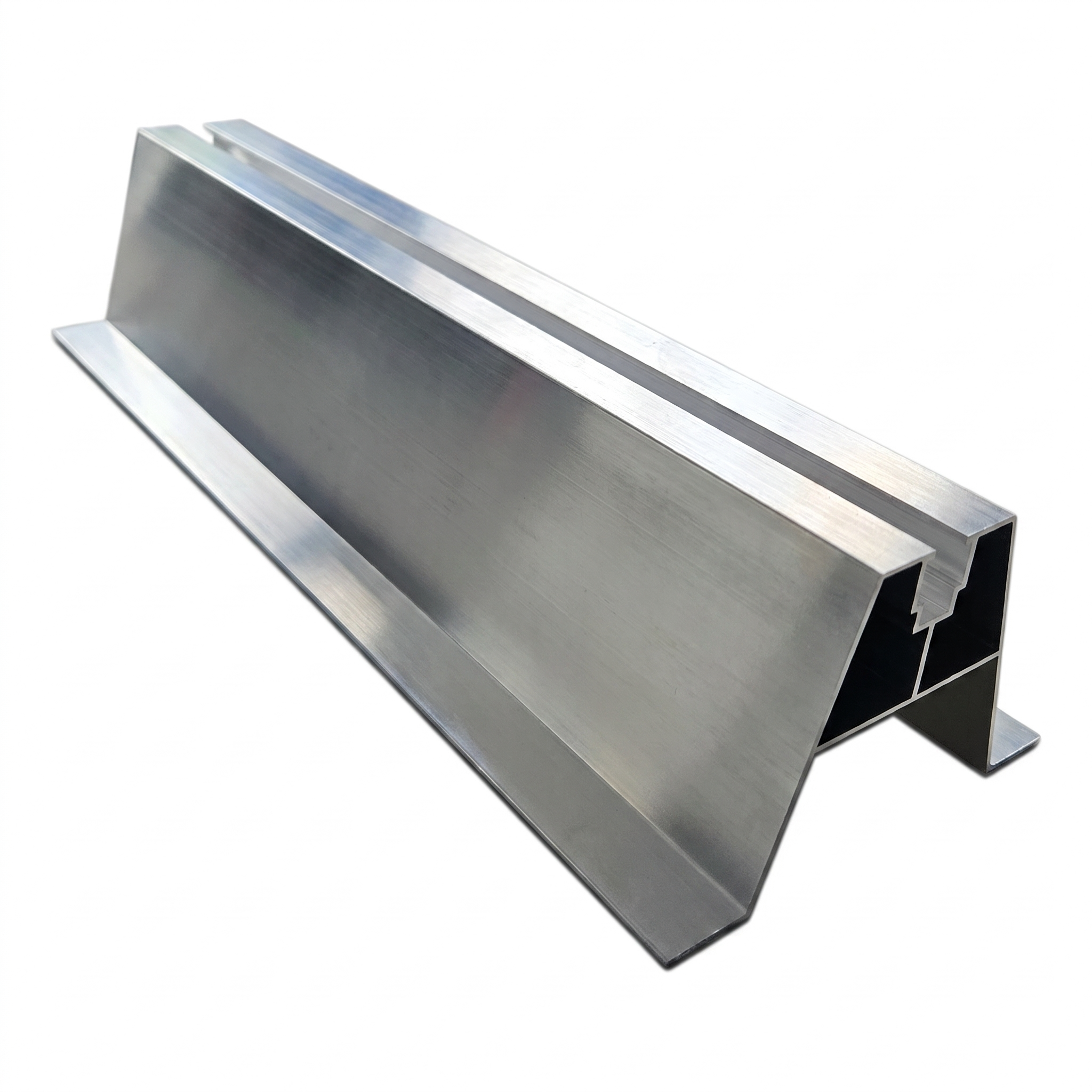

Alumínium trapézos PV híd EPDM H70 L330 trapézlemez tetőhöz

A H70 L330 alumínium trapézos híd egy tartós szerelési profil, amelyet trapézlemezzel fedett tetőkre tervezett napelemes rendszerek telepítéséhez fejlesztettek ki. A 2 mm vastagságú EPDM tömítés tömör és stabil illeszkedést biztosít az aljzathoz, kiküszöbölve a mikrorezgések és a lemezfelület sérülésének kockázatát. A kész elem lerövidíti a szerelési időt, és minden tetőn egyenletes ismételhetőséget garantál.
A profil alumíniumból készül Standard kivitelben (védő anódozással). A központi vezető csatornával ellátott trapéz keresztmetszetű kialakítás lehetővé teszi a csavarral vagy önmetsző csavarral történő biztonságos rögzítést, és nagy teherbírást garantál mindössze 0,357 kg saját tömeg mellett.
Alkalmazás
- PV szerelősinek rögzítése trapézlemez tetőkre
- A trapézprofil kompenzálása – a híd egyenletesen osztja el a nyomást a lemez hullámain
- Együttműködés önmetsző csavarokkal vagy EPDM alátéttel ellátott csavarokkal
Termékparaméterek
- Hossz: 330 mm
- Magasság: 70 mm
- Profilanyag: alumínium
- Kivitel: Standard (védő anódozás)
- Tömítés: EPDM 2 mm
- Tömeg: 0,357 kg

Méretek és műszaki paraméterek
- Hossz (L): 330 mm
- Magasság (H): 63 mm (profilméret: 70 mm a keresztmetszeti rajz szerint)
- Felső rész szélessége: 40 mm
- Talpszélesség: 26,63 mm (bal és jobb)
- Talpak belső tengelytávolsága: 62,74 mm
- Ferdefalak szöge: 14°
- Falvastagság: 1,2–1,5 mm
- Felső fal vastagsága: 1,3 mm
- Vezető csatorna – nyílásszélesség: 9 mm, mélység: 16 mm
- Meghatározatlan sugarak: R0,25
A belső megerősítő kereszttartóval és központi vezető csatornával precízen kialakított trapéz keresztmetszet garantálja a profil merevségét és a rögzítőelemek egyszerű pozicionálását.
