Alumínium trapézhíd H-60 EPDM tömítéssel, 330 mm – PV szerelés trapézlemez tetőn

Elérhetőség: Raktáron (nagy mennyiség)

Kiszállítás: 6 munkanapok

Súly: 0.396 kg

Ár/ db.: 1 616,00 Ft 1616.00

tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

Nettó ár/ db.: (1 272,00 Ft)

nem tartalmazza a(z) 27% ÁFÁ-t, szállítási költség nélkül

* Csomagolási Lehetőségek:

Darab
Csomag: 50 Darab
Csomag: 500 Darab
Csomag: 1000 Darab

mennyiség db.

Összesen:

termék nem elérhető

kívánságlistára

* - Kötelező mező

Értékelés:

Gyártó: -

Termékkód: PV-02-02

ajánlás ismerősnek

Leírás

Alumínium trapézhíd H-60 EPDM tömítéssel, 330 mm – PV szerelés trapézlemez tetőn

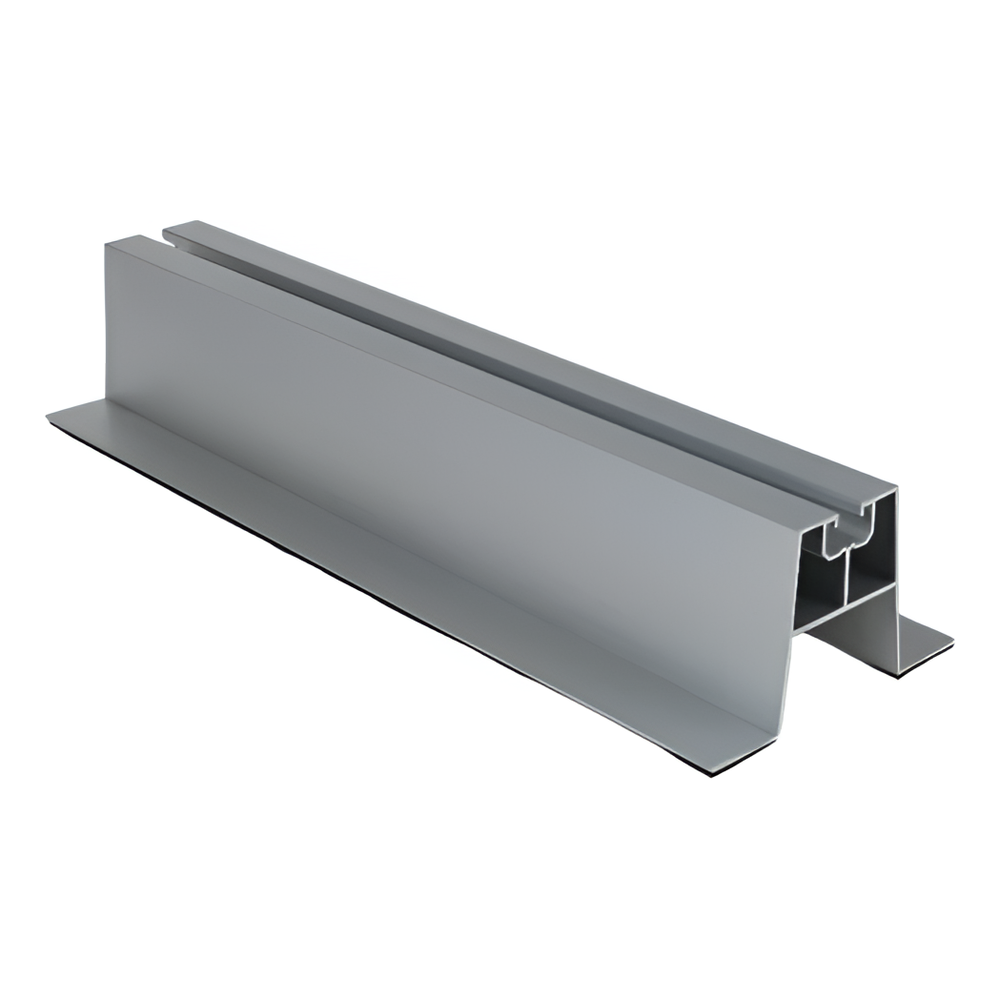

Alumínium trapézhíd H-60 330 mm, EPDM tömítéssel – a profil perspektivikus nézete

Az alumínium H-60 trapézhíd EPDM tömítéssel olyan szerkezeti elem, amely a napelemmodulok közvetlen rögzítésére szolgál trapézlemez fedésű tetőkön. A 60 mm magasságú profil megfelelő távolságot biztosít a panel és a tetőfelület között, amely lehetővé teszi a levegő szabad áramlását a modul alatt — a természetes hűtés növeli a rendszer teljesítményét és meghosszabbítja a panelek élettartamát. A híd köztes és végső bilincsekkel működik együtt, amelyeket a sín felső csatornájához csúszóbetét, menetes betét vagy kalapácsfejű csavar segítségével rögzítenek. A rögzítő furatokat közvetlenül a tetőn készítik el, ami teljes rugalmasságot biztosít a trapézlemez hullámosztásához való illesztéshez. A profil alján integrált EPDM tömítés védi a tetőfedést a sérülésektől, és biztosítja a tömítettséget a lemezzel való érintkezés helyén.

A telepítő csapatok legfontosabb előnyei

Közvetlen rögzítés trapézlemezre — további alkonstrukció alkalmazása nélkül

A 60 mm-es magasság szellőzést garantál a panel alatt, ami jobb modulhűtést és nagyobb energiahozamot eredményez a forró napokon

A 6060-as alumínium ellenáll a korróziónak — hosszú távú, karbantartásmentes üzemeltetés

A készletben található EPDM tömítés védi a lemezt és megszünteti a beszivárgás kockázatát

A furatokat helyszínen fúrják — teljes szabadság a tető hullámosztásához való illesztésben

Az H-60 trapézhíd keresztmetszetének műszaki rajza méretekkel: alapszélesség 100 mm, magasság 60 mm, felső csatorna 40 mm

A profil 100 mm alapszélességű és 40 mm-es felső rögzítőcsatornás keresztmetszete stabil bilincsrögzítést biztosít. A 1,5 mm vastagságú falak optimális szilárdság-tömeg arányt biztosítanak. A 6060-as alumínium alkalmas anodizálásra, amely szükség esetén további felületvédelmet és esztétikus kivitelt tesz lehetővé.

Videó, amely bemutatja a napelemek trapézlemez tetőre történő telepítésére szolgáló trapézhidat

Méretek

Keresztmetszet (szélesség × magasság)	100 × 60 mm
Hossz	330 mm
Falvastagság	1,5 mm
Felső csatorna szélessége	40 mm
Tömeg méterenként	1,199 kg/m

Anyag és kivitel

Anyag / ötvözet	6060-as alumínium
EPDM tömítés	igen — a profil alján integrálva
Szín	ezüst (natúr alumínium)

Telepítés és kompatibilitás

Rögzítőcsatorna / horony típusa	felső csatorna csúszóbetéthez / menetes betéthez / kalapácsfejű csavarhoz
Tető / alapfelület típusa	trapézlemez tetők
Rögzítés módja	köztes és végső bilincsek; furatok a helyszínen fúrva

Egyéb paraméterek

Csomagolási mennyiség	1 db
