Állítható kapupánt M20 acél 120×75 mm alaplappal

Go to Product feedback

Állítható kapupánt M20 acél 120×75 mm alaplappal. M20 menet, Ø15 mm csap, magasságállítás 60-85 mm. Alaplap vastagsága 4 mm, tartó 6 mm. Furatok távolsága 83×48 mm. Súly 0,68 kg. Szárnyaskapukhoz és kiskapukhoz.

Go to full description
with VAT without VAT
Price 2 645,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M20
  • Szerelési mód Befalazható

Leírás

Állítható kapupánt M20 acél 120×75 mm alaplappal

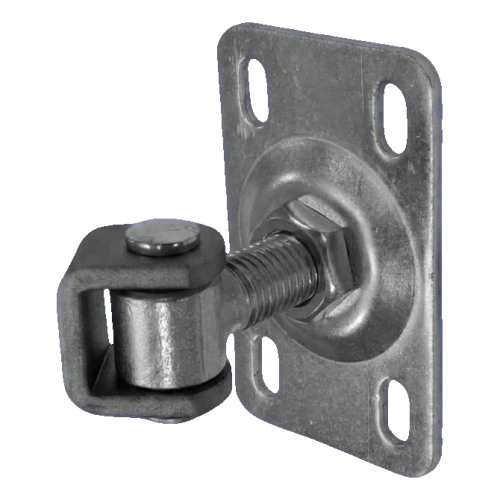

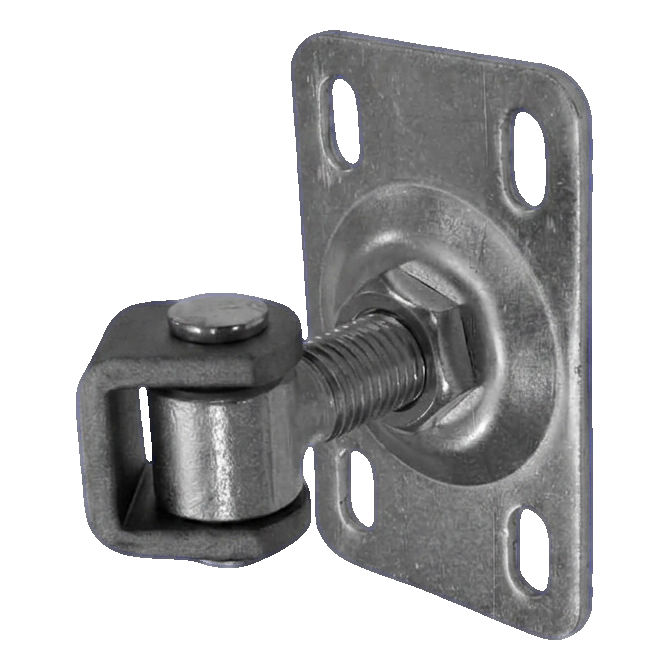

Állítható kapupánt M20 szerelőalappal és hosszúkás furatokkal
Állítható kapupánt M20 szerelőalappal és hosszúkás furatokkal

Acél állítható pánt M20 menettel, szárnyaskapuk és kiskapuk szerelésére tervezve. Szilárd konstrukció 120×75 mm szerelőalappal és négy hosszúkás furattal biztosítja a kapuszárny megbízható és tartós felfüggesztését. A 60–85 mm tartományban történő magasságállítás lehetővé teszi a kapu pozíciójának precíz beállítását a szerelés befejezése után is — anélkül, hogy a teljes pántot le kellene szerelni.

A pánt kültéri használatra készült. Az alaplapon lévő hosszúkás furatok lehetővé teszik a helyzet korrigálását a szerelési síkban, ami jelentősen megkönnyíti a szárny igazítását és kompenzálja az oszlop konstrukciójának kisebb pontatlanságait.

Méretek és műszaki paraméterek

  • Csapszár menete: M20
  • Csap átmérője: Ø15 mm
  • Alaplap méretei: 120 × 75 mm
  • Alaplap vastagsága: 4 mm
  • Tartólemez vastagsága: 6 mm
  • Tartó külső szélessége: 40 mm
  • Tartó mélysége: 30 mm
  • Magasságállítási tartomány: 60–85 mm
  • Szerelőfuratok távolsága: 83 × 48 mm (tengelyek között)
  • Hosszúkás furat mérete: 19,5 × 10,5 mm
  • Anyag: acél
  • Súly: 0,68 kg
  • Alkalmazás: szárnyaskapuk, kiskapuk — kültéri szerelés

Méretrajz

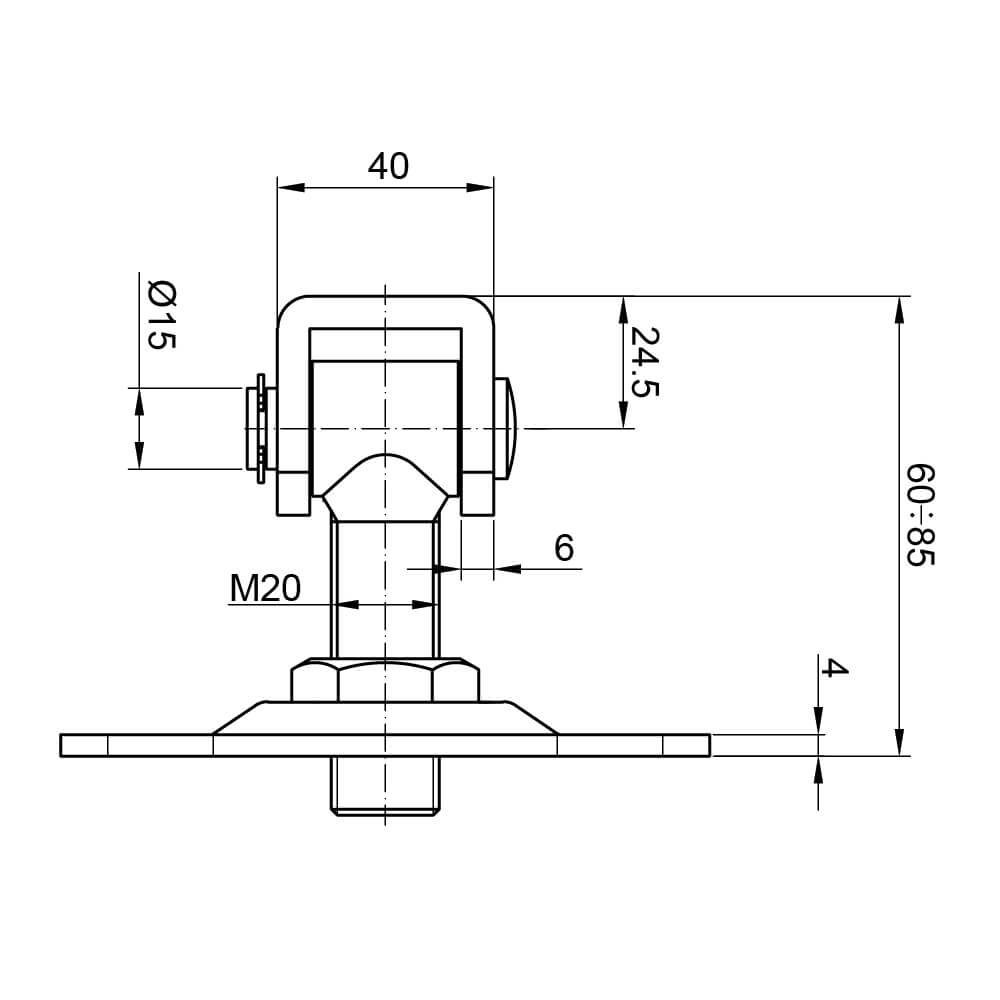

Állítható pánt M20 méretrajza — oldalnézet 60–85 mm állítási tartománnyal
Állítható pánt M20 méretrajza — oldalnézet 60–85 mm állítási tartománnyal

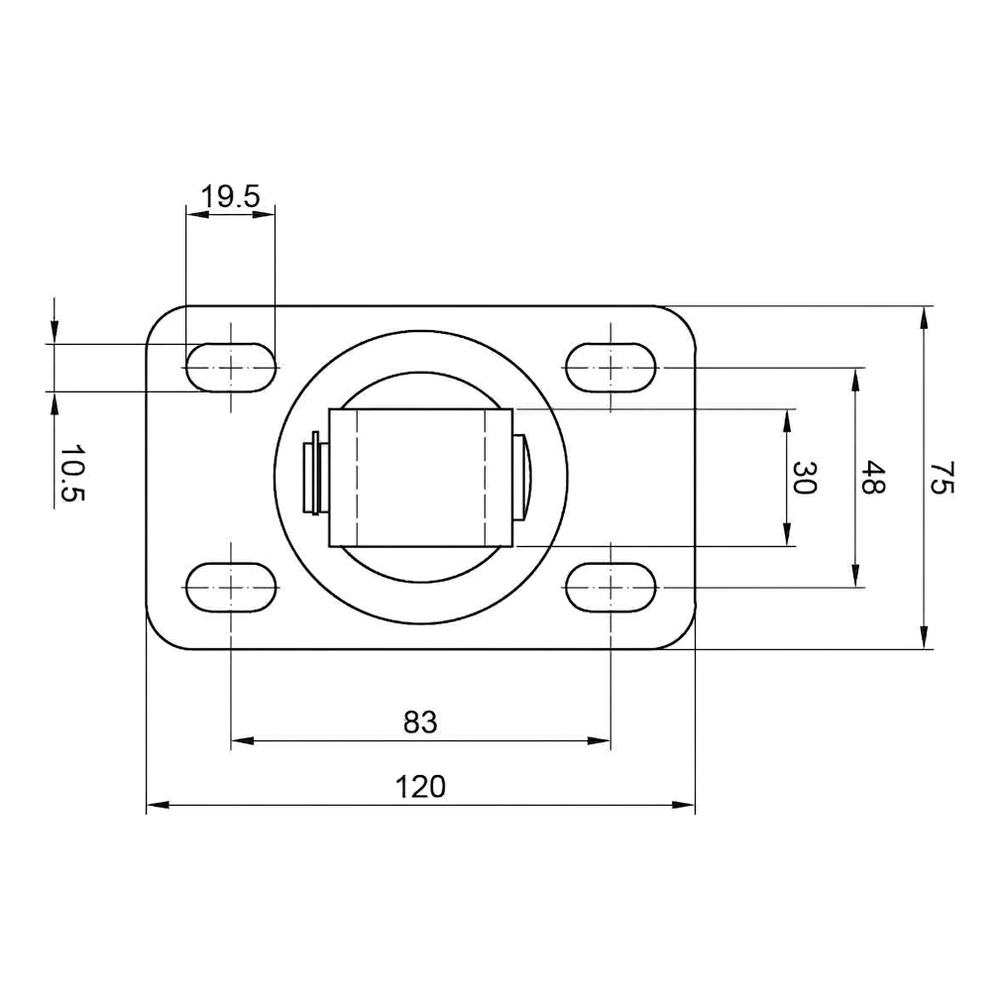

Állítható pánt M20 méretrajza — felülnézet 120×75 mm alaplap méretekkel és furattávolsággal
Állítható pánt M20 méretrajza — felülnézet 120×75 mm alaplap méretekkel és furattávolsággal
