Állítható kapupánt M16 csavarral 115×50 mm pajzszsal – horganyzott

Go to Product feedback

Állítható kapupánt M16 csavarral horganyzott pajzszsal, acél. Pajzs 115×50×5 mm, M16 menet, 130 mm menetes rúd. Furatközép 75,5×30 mm, csap ø12 mm. Megengedett terhelés párban 65 kg 2 m-es szárnyon. Tömeg 0,58 kg.

Go to full description
with VAT without VAT
Price 2 668,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M16
  • Szerelési mód Pajzzsal

Leírás

Állítható kapupánt M16 csavarral 115×50 mm pajzszsal – horganyzott

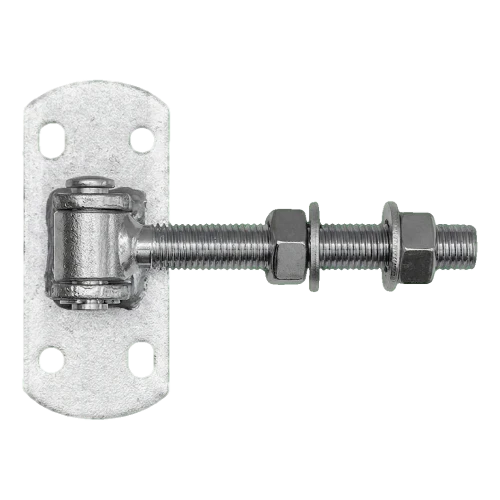

Állítható kapupánt M16 csavarral horganyzott pajzszsal – termékkép

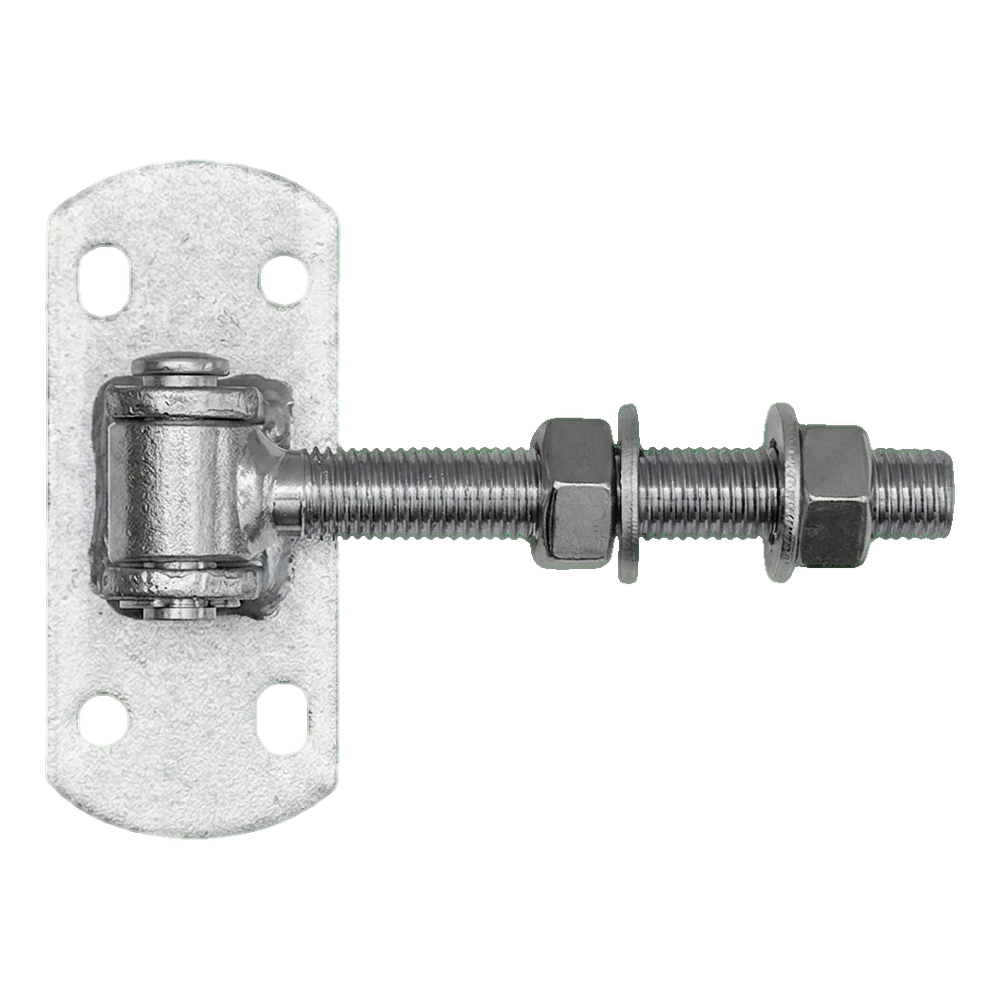

Állítható kapupánt M16 csavarral horganyzott pajzszsal – termékkép

Az állítható pánt M16 csavarral 115×50 mm pajzszsal tartós vasalati elem, amely szárnykapuk és kiskapuk szerelésére szolgál. Az M16 menetnek köszönhetően állítóanyával lehetővé teszi a szárny pontos pozicionálását mind a szerelés során, mind a későbbi használat alatt – pl. a szerkezet megsüllyedése vagy szélsőséges hőmérsékletek hatására.

A négy szerelőfurattal ellátott pajzs (beleértve a hosszúkás furatokat is) lehetővé teszi a biztos rögzítést a kapuoszlophoz, kisebb pozíciókorrekció lehetőségével. Az egész horganyzott acélból készült, ami magas korrózióállóságot és több éves megbízható működést garantál külső körülmények között.

A megengedett terhelés pántonként 2 m hosszú szárnyon 65 kg.

Előnyök a szerelő számára

  • Szerelés utáni állítás – az M16 meneten lévő anya lehetővé teszi a pánt bármikori meghúzását vagy meglazítását a szárny demontálása nélkül
  • Horganyzás – hatékony korrózióvédelem több év külső használatra
  • Gyors szerelés – a négy furattal ellátott pajzs egyszerű és biztos rögzítést tesz lehetővé az oszlophoz
  • Tartós konstrukció – magas mechanikai terhelésállóságú acél

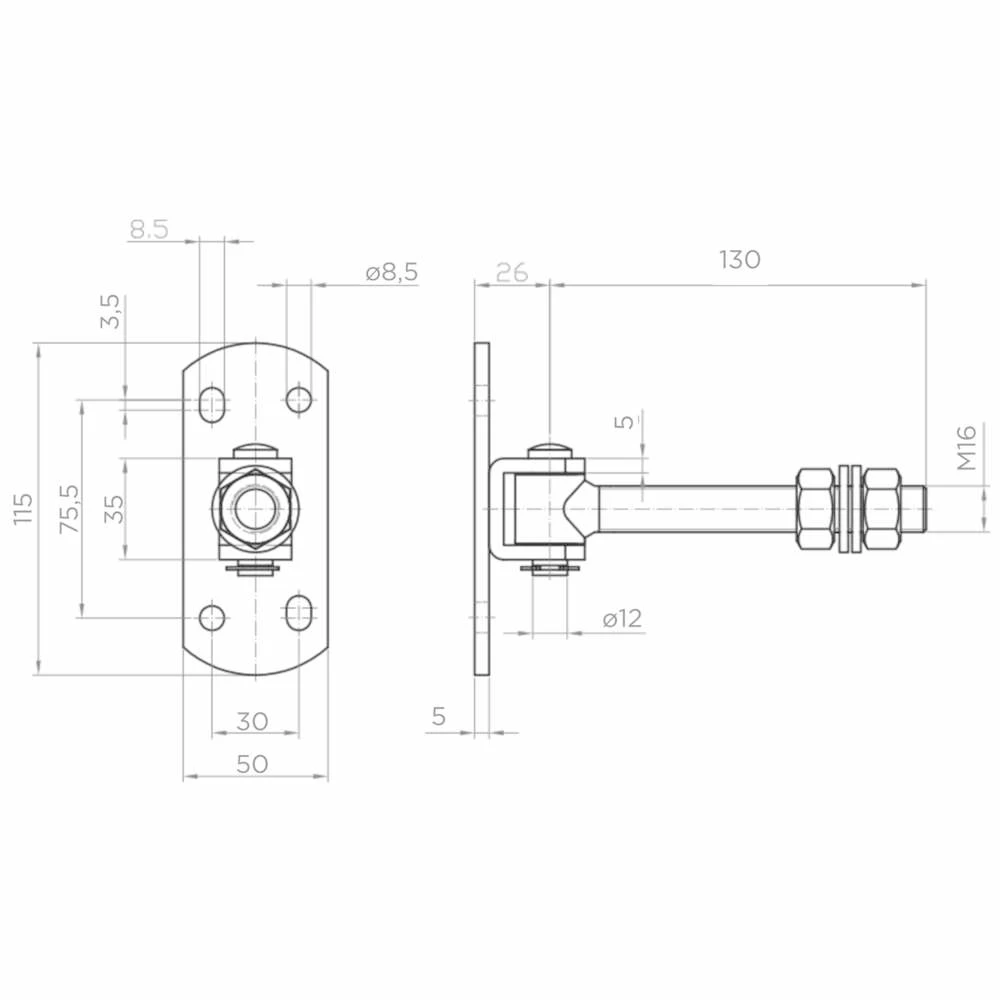

Az állítható M16 pántok méretrajza pajzszsal – elölnézet és oldalnézet
Az állítható M16 pántok méretrajza pajzszsal – elölnézet és oldalnézet

Méretek és műszaki paraméterek

  • Anyag: acél
  • Korrózióvédelem: horganyzás
  • Menet: M16
  • Menetes rúd hossza: 130 mm
  • Pajzs méretei (mag. × szél.): 115 × 50 mm
  • Pajzs vastagsága: 5 mm
  • Szerelőfuratok központtávolsága (függőleges): 75,5 mm
  • Szerelőfuratok központtávolsága (vízszintes): 30 mm
  • Szerelőfuratok átmérője: ø8,5 mm
  • Csap átmérője: ø12 mm
  • Távolság a pajzs alapjától a csap tengelyéig: 26 mm
  • A pántfül lemezvastagsága: 5 mm
  • Teljes hossz: 170 mm
  • Tömeg: 0,58 kg
  • Megengedett terhelés pántonként (2 m szárny): 65 kg
  • EAN: 99915745
