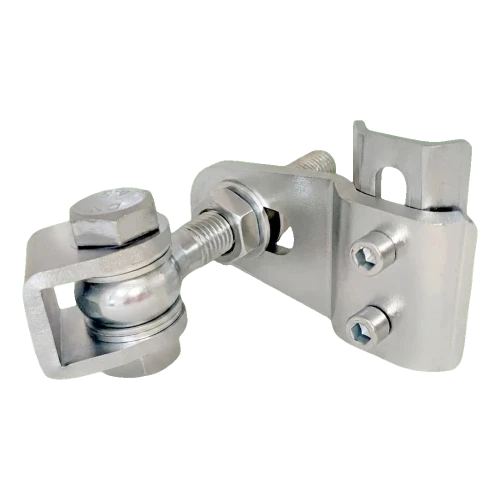

Állítható kapu zsanér M16 golyóscsapággyal – galvanizált

Go to Product feedback

Állítható kapu zsanér M16 golyóscsapággyal, galvanizált acél. Munkahossz 111,5 mm, U-tartó szélesség 34 mm, laposacél vastagság 6 mm. M16 menet, csapágyház átmérő 26 mm. Szárnykapukhoz és kiskapukhoz.

Go to full description
with VAT without VAT
Price 3 172,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M16
  • Szerelési mód Befalazható

Leírás

Állítható kapupánt M16 golyóscsapággyal – horganyzott, csavarozható

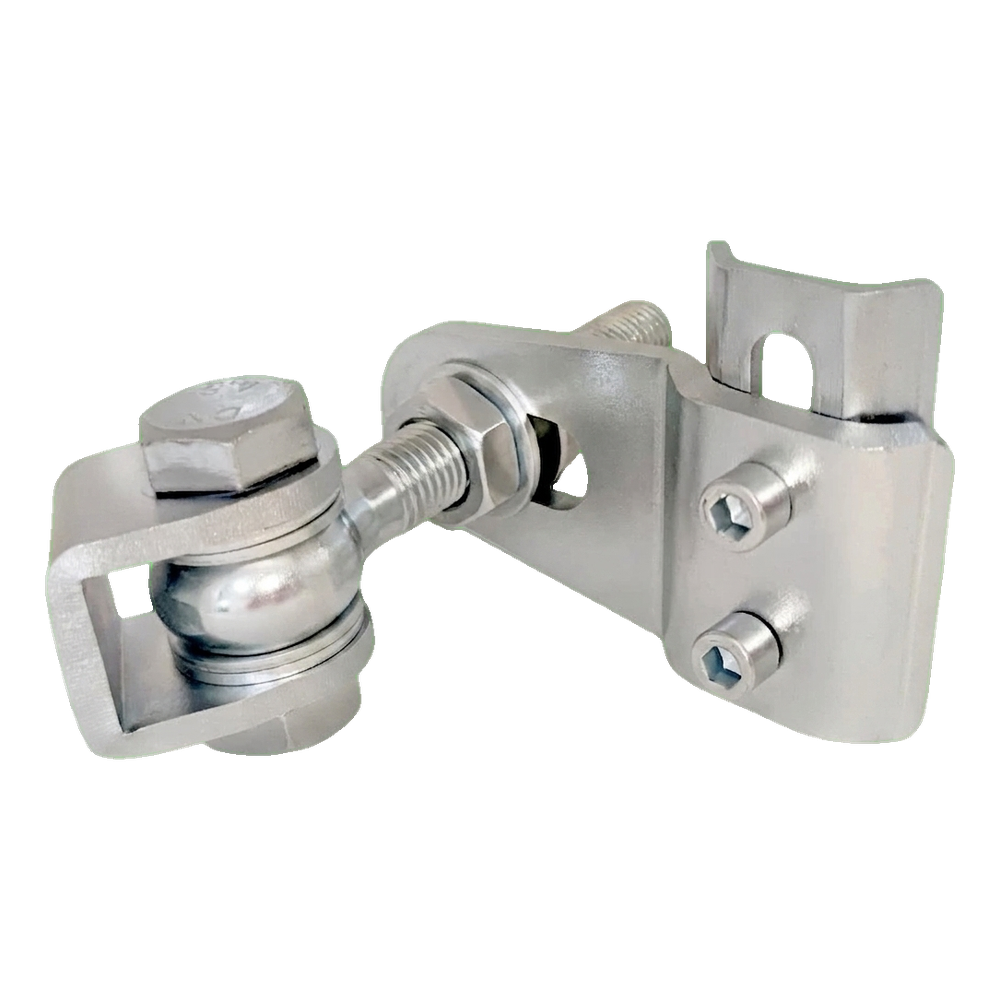

Állítható kapupánt M16 golyóscsapággyal – általános nézet
Állítható kapupánt M16 golyóscsapággyal – általános nézet

Az állítható M16 kapupánt golyóscsapággyal tartós kovácselem, amely kapuszárnyak és kiskapuk felfüggesztésére szolgál kerítésrendszerekben. A pánt három síkban állítható, ami jelentősen megkönnyíti a szerelést és a későbbi beállítási korrekciót. A beépített golyóscsapágy sima, csendes működést biztosít még nagy terhelés esetén is, a horganyzott acélból készült szilárd konstrukció pedig többéves korrózió- és időjárás-állóságot garantál. A pánt nem igényel hegesztést – csavarozható.

A pánt két fő elemből áll — egy U-típusú tartóból golyóscsapágyas forgástengellyel és egy csavaros furatos rögzítőlemezből. Mindkét elemet állítható menetes csap köti össze, amely lehetővé teszi a távolság fokozatos állítását és a kapuszárny oszlophoz viszonyított kiegyenlítését. A lemez rögzítése két imbuszcsavar segítségével történik, ami biztos és stabil kapcsolatot biztosít a tartószerkezettel. Lehetséges a pánt állítása a szerelés befejezése után is.

Méretek és műszaki paraméterek

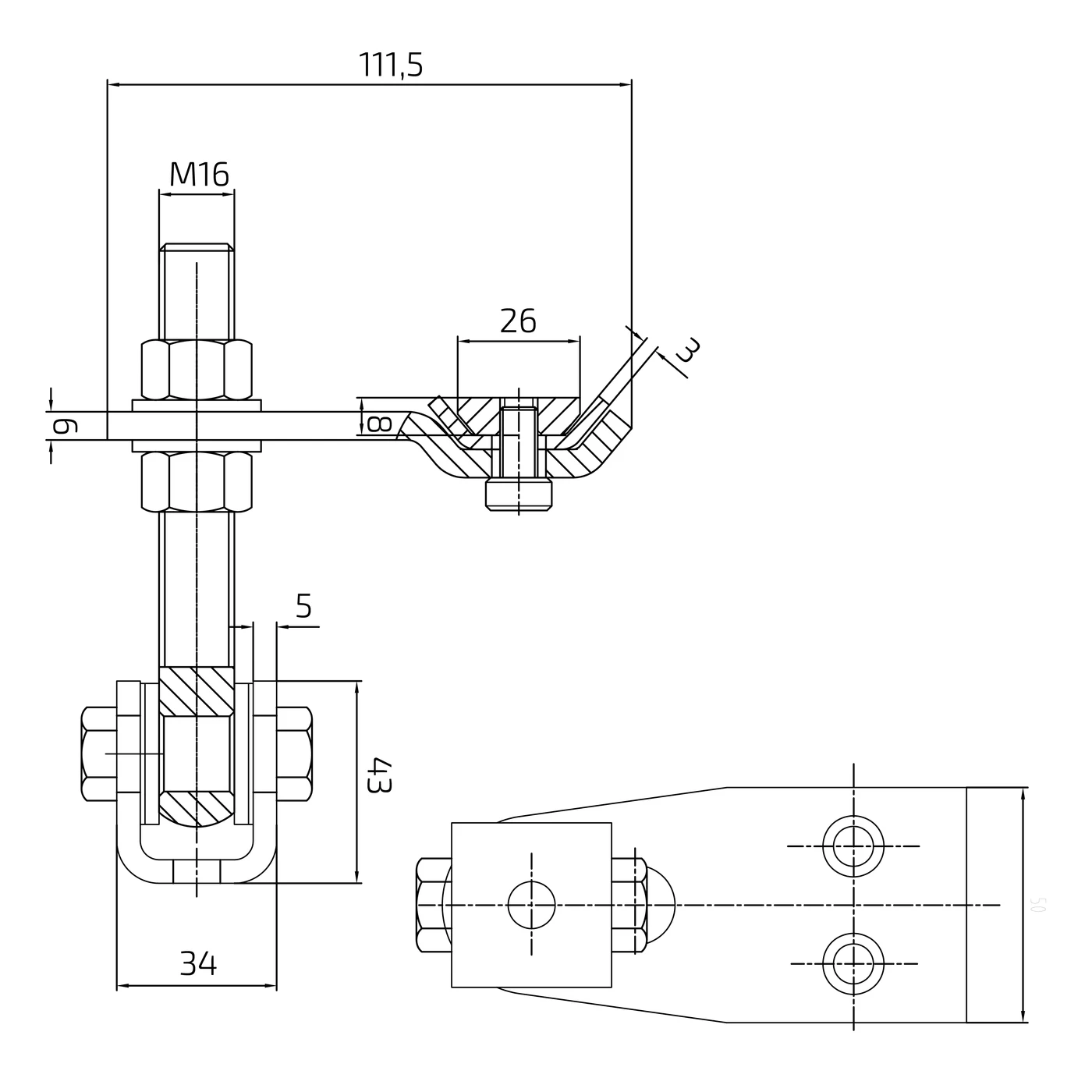

Az M16 állítható kapupánt méretrajza – oldalnézet és felülnézet
Az M16 állítható kapupánt méretrajza – oldalnézet és felülnézet
  • Állító csap menete: M16
  • Munkahossz (a csap tengelyétől a lemez széléig): 111,5 mm
  • U-tartó külső szélessége: 34 mm
  • U-tartó hossza: 43 mm
  • U-tartó anyagvastagsága: 5 mm
  • Csapágyház átmérője: 26 mm
  • Fő laposacél vastagsága: 6 mm
  • Profillemez vastagsága: 3 mm
  • Rögzítőlemez szélessége: kb. 50 mm
  • Anyag: horganyzott acél
  • Csapágy: golyós
  • Pánt teherbírása: 105 kg
  • Nyitási szög: 180°
  • Kopásállóság: igen

Alkalmazás és szerelés

A pánt elsősorban kapuszárnyakhoz és kiskapukhoz való, telki, ipari és közhasználatú épületek kerítésrendszereiben. Az M16 menetes állítás lehetővé teszi a szárny szintjének korrigálását a teljes pánt szétszerelése nélkül — elég meglazítani az ellenanyát, beállítani a kívánt pozíciót és újra meghúzni. A szerelőcsapatok számára ez rövidebb szerelési időt jelent, valamint könnyű javítási lehetőséget az oszlopok süllyedése vagy a kapu geometriájának hosszabb használat utáni megváltozása esetén.

Az imbuszcsavaros furatokkal ellátott rögzítőlemez lehetővé teszi a szerelést közvetlenül acéloszlopra vagy további horgonyzólemezre egyaránt — ezáltal a pánt kompatibilis számos kerítéskonstrukció-típussal. A golyóscsapágy megszünteti a fém–fém súrlódást, ami megbízható és csendes működést eredményez a teljes használati időszak alatt.
