Állítható hajlított zsanér M16 kapukhoz és kiskapukhoz – 180° / 125 mm, horganyzott

Go to Product feedback

Állítható hajlított zsanér M16 S235JR acélból, galvanikusan horganyzott. Kar hosszúsága 125 mm, tengely eltolás 40 mm, nyitás 180°. Szerelőlemez 82x50x78 mm 4 rögzítő furattal. Kapukhoz és kiskapukhoz. Súly 0,57 kg.

Go to full description
with VAT without VAT
Price 3 075,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M16
  • Szerelési mód Befalazható

Leírás

Állítható hajlított zsanér M16 kapukhoz és kiskapukhoz – 180° / 125 mm, horganyzott

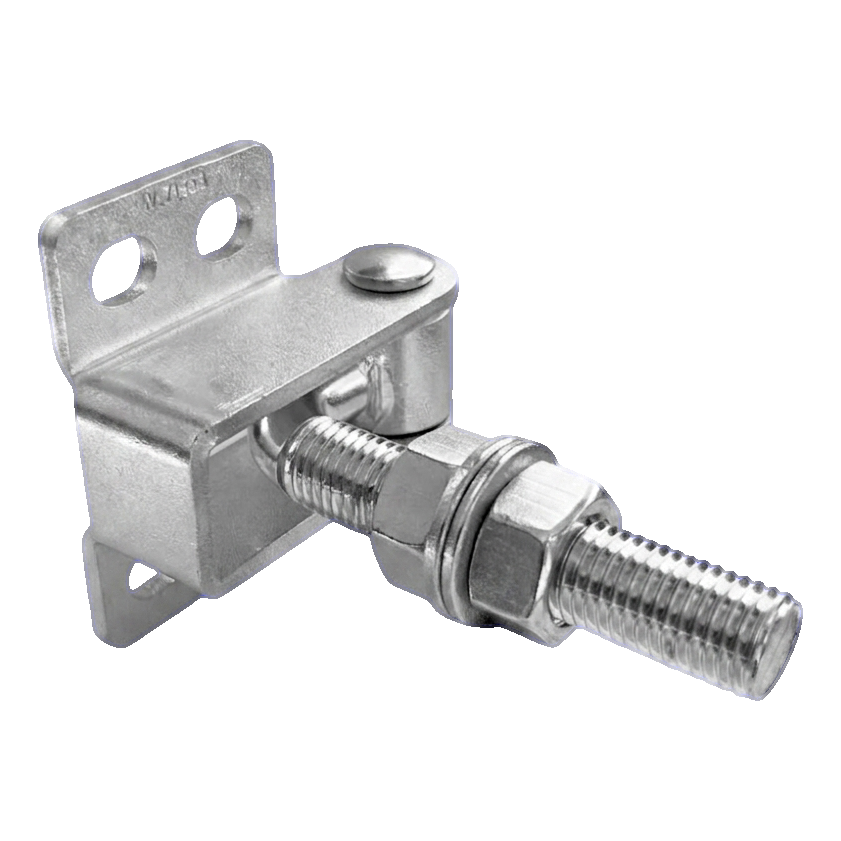

Állítható hajlított zsanér M16 kapukhoz és kiskapukhoz – termék kép

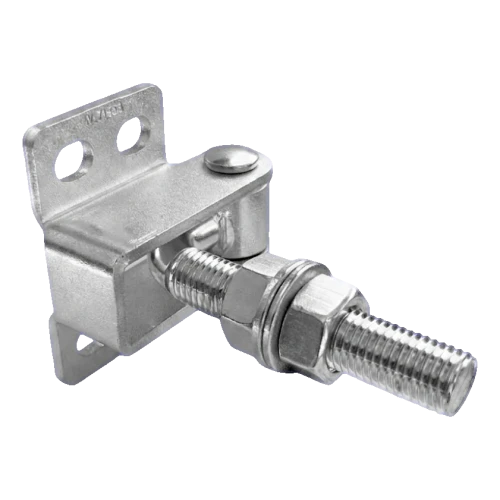

Állítható hajlított zsanér M16 kapukhoz és kiskapukhoz – termék kép

Az állítható hajlított zsanér M16 egy masszív, teljesen állítható zsanér, amelyet kapuk, kiskapuk és kerítésajtók szerelésére terveztek. A hajlított kar konstrukciónak köszönhetően lehetővé teszi a kapu teljes 180°-os nyitását, ami szabad áthaladást biztosít még szűk átjárókban is. Az oszlop és a kapu közötti távolság állíthatósága lehetővé teszi a kapu beállításának pontos igazítását a szerelés után — anélkül, hogy meg kellene szakítani a munkát és újra fúrni.

Az M16 menet erős és stabil kapcsolatot garantál, amely alkalmas nehéz kapuszárnyakhoz. A 4 rögzítő furattal (bab alakú) ellátott szerelőlemez szilárd rögzítést tesz lehetővé a kerítésoszlophoz, és hosszúkás alakjuk megkönnyíti a pozíció korrekciót a szerelés során.

Tartósság és korrózióvédelem

A zsanér S235JR acélból készült és fehér színű galvanikus cinkbevonattal van ellátva. A galvanikus horganyozás hatékonyan véd a korrózió, nedvesség és változó időjárási viszonyok ellen, többéves tartósságot biztosítva még eső és hó hatásának kitettségben is. Ugyanakkor esztétikus, egységes megjelenést kölcsönöz az elemnek, ami jól illik a modern kerítésekhez.

Műszaki specifikáció

  • Típus: hajlított, 180°
  • Menet: M16
  • Kar hosszúsága: 125 mm
  • Kar tengely eltolás (hajlítás): 40 mm
  • Anyag: S235JR acél
  • Bevonat: galvanikus cink (fehér)
  • Súly: 0,57 kg
  • EAN: 5903313205597

Szerelőlemez méretek

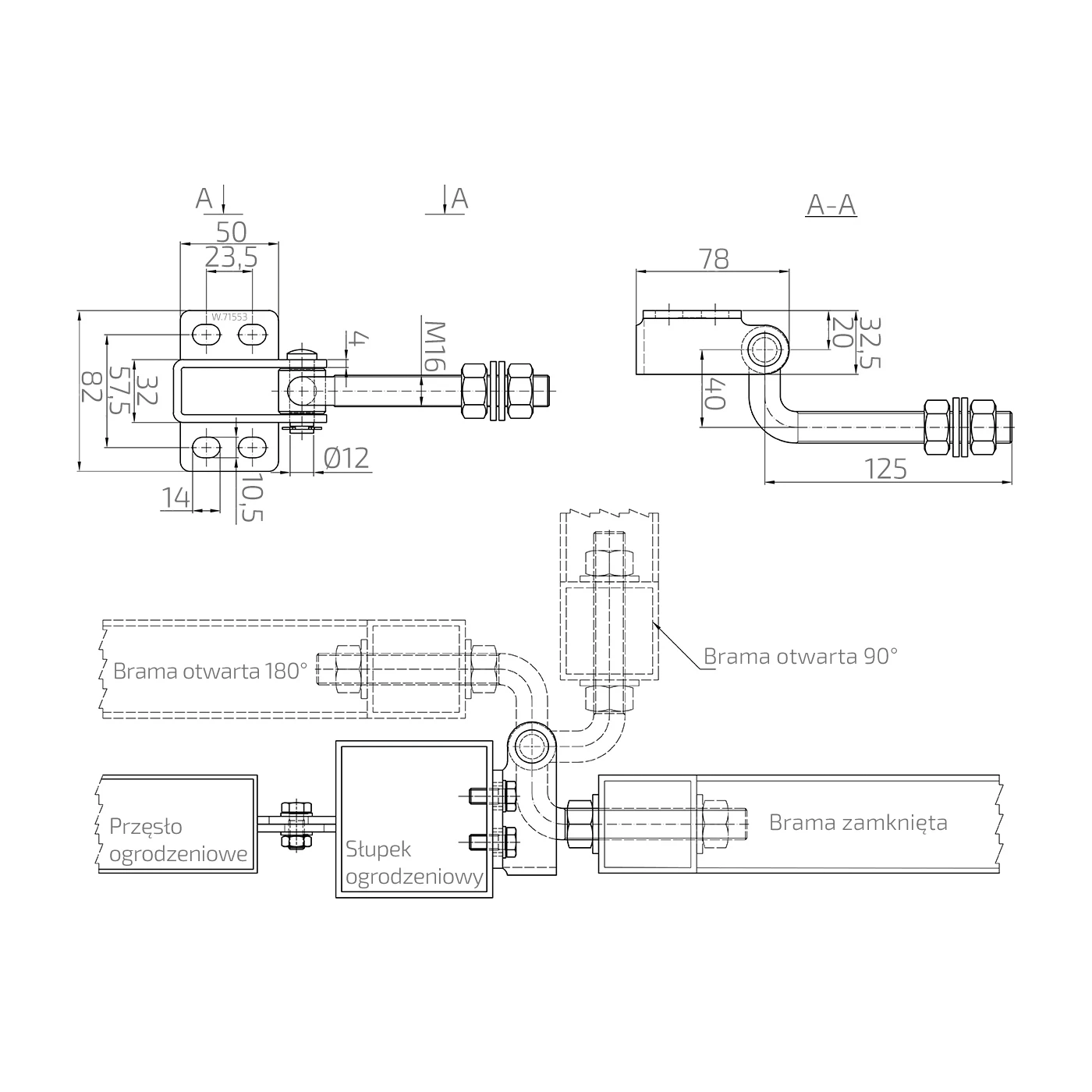

Műszaki rajz az állítható M16 hajlított 180° zsanérhoz vetületekkel és szerelési sémával
Műszaki rajz az állítható M16 hajlított 180° zsanérhoz vetületekkel és szerelési sémával
  • Lemez magasság: 82 mm
  • Lemez szélesség: 50 mm
  • Lemez mélység (profil): 78 mm
  • Szerelő furatok távolsága: 57,5 × 23,5 mm
  • Szerelő furat méret (bab): 14 × 10,5 mm
  • Csap átmérő: Ø12 mm
  • Csap tartó lemez vastagsága: 4 mm
  • Csap tengely távolsága az alaptól: 32,5 mm
  • Rögzítő furatok száma: 4

Szerelési séma

A műszaki rajz bemutatja a zsanér rögzítését a kerítésoszlopon három működési pozícióval: kapu zárva, kapu nyitva 90° és kapu nyitva 180°. A hajlított kar konstrukció lehetővé teszi a szárny elfordulását a kerítés szakasza mentén, anélkül, hogy ütközne az oszloppal — ideális megoldás korlátozott manőverező tér esetén.
