Acél csatlakozó elem L120 kapuzsugolyhoz M18 – 180° nyitás

Go to Product feedback

Acél csatlakozó elem L120 kapuzsugolyhoz M18. Lemezvastagság 8 mm, méretek 120×60 mm. Babalyk 20×40 mm, beállítási tartomány 70-90 mm. Szárny nyitása 180°. Súly 0,38 kg. Kapukhoz és kiskapukhoz.

Go to full description
with VAT without VAT
Price 877,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] zawiasy #113

  • Anyag Acél
  • Menetfajta M18
  • Átmérő 12
  • Szerelési mód Befalazható

Leírás

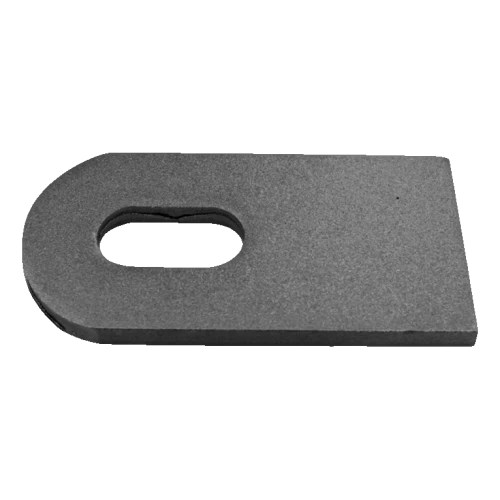

L120 acél csatlakozó kapu zsanérhoz M18 – 180° nyitás

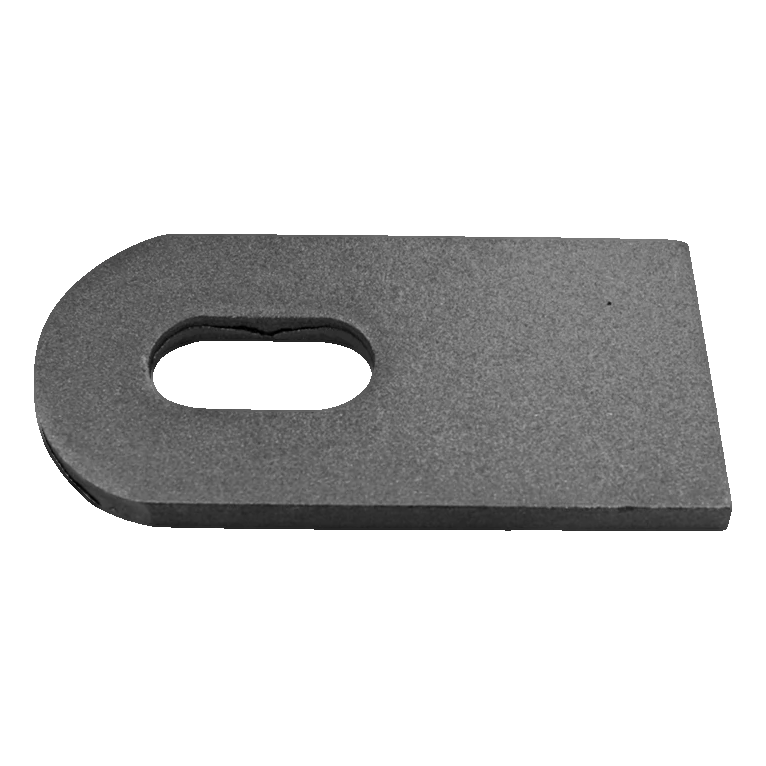

L120 acél csatlakozó M18 zsanérhoz – általános nézet
L120 acél csatlakozó M18 zsanérhoz – általános nézet

L120 acél csatlakozó kapu zsanérokhoz M18 menettel. Masszív konstrukciójának köszönhetően 8 mm vastag lemezből biztosítja a zsanér és a kapu vagy kiskapu tartós és stabil kapcsolatát, lehetővé téve a szárny teljes kinyitását 180° szögben. A csatlakozóban lévő bab alakú nyílás 70–90 mm beállítási tartományt biztosít, ami lehetővé teszi a szárny pontos pozicionálását az oszlophoz képest – új furatok fúrása nélkül.

Az elem nélkülözhetetlen komponens szárnyaskapuk és kiskapa M18 csavaros zsanérokkal történő szerelésénél. Egyszerű formája és szilárd felépítése garantálja a gyors szerelést és a többéves hibamentes üzemeltetést.

L120 csatlakozó műszaki rajz – 1. pozíció
L120 csatlakozó műszaki rajz – 1. pozíció

Csatlakozó méretei

  • Hosszúság (L): 120 mm
  • Magasság: 60 mm
  • Lemezvastagság: 8 mm
  • Bab alakú nyílás (szélesség): 20 mm
  • Beállítási tartomány a nyílásban: 70–90 mm
  • Zsanér menet: M18

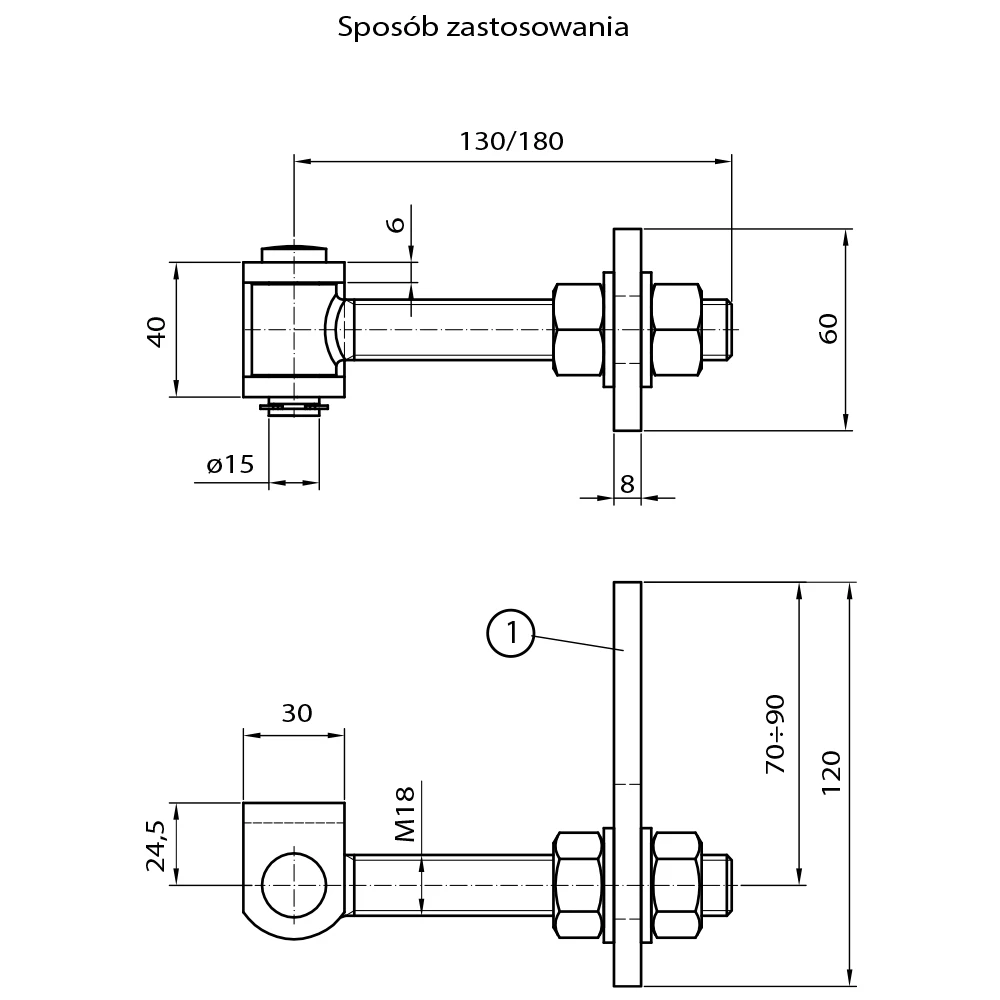

L120 csatlakozó alkalmazási sémája M18 zsanérral – szerelési mód
L120 csatlakozó alkalmazási sémája M18 zsanérral – szerelési mód

Alkalmazási mód és szerelés

A csatlakozót a kapu vagy kiskapu szárnyára szerelik, és az M18 zsanér csapja áthalad a bab alakú nyíláson, és mindkét oldalon anyákkal rögzítik. Az alkalmazási séma két változatot mutat a csap hosszúságára (130 mm vagy 180 mm), ami lehetővé teszi a megfelelő zsanér kiválasztását az oszlop vagy keret vastagságához. A zsanér hüvelye (magasság 40 mm, csap Ø15 mm) az oszlopra van hegesztve, a bab alakú nyílással ellátott csatlakozó pedig lehetővé teszi a szárny beállításának finom szabályozását.

Műszaki adatok

  • Anyag: acél
  • Lemezvastagság: 8 mm
  • Csatlakozó hosszúság: 120 mm
  • Csatlakozó magasság: 60 mm
  • Zsanér menet: M18
  • Bab alakú nyílás mérete: 20 × 40 mm (szélesség × hosszúság)
  • Beállítási tartomány: 70–90 mm
  • Szárny nyitási szög: 180°
  • Súly: 0,38 kg
  • EAN: 99917867

A csatlakozó kompatibilis 130 mm vagy 180 mm csap hosszúságú M18 csavaros zsanérokkal. Ideális elem szárnyaskapuk és kiskapa professzionális szerelésére kerítésrendszerekben.
