80-as kocsicsomag (10-görgős, nejlon görgők) KIT tolókapuhoz tartozékokkal

Go to Product feedback

Teljes készlet önhordó tolókapukhoz: 2 db 10-görgős kocsi, felhajtó tartó és felhajtó görgő. Teherbírás 900 kg, sín 80×80×5 mm, felület horganyzott.

Go to full description
with VAT without VAT
Price 52 629,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] wozki #111

  • Futósín mérete 80x80x5
  • Futórendszer típusa Futósín rendszer
  • Terméktípus Csomag / KIT kiegészítőkkel
  • Görgő anyaga Nylon
  • Görgők száma [szt.] 10
  • Max. teherbírás [kg] 900
  • Kocsi kialakítása Forgó

Leírás

PSG tolókapu-görgőkészlet 80 – 10 görgős szett tartozékokkal

A PSG görgős kocsi csomag tartozékokkal egy teljes szerelési készlet önhordó tolókapukhoz, 80 × 80 × 5 mm-es sínhez tervezve. A csomag két darab 10 görgős kocsit tartalmaz nejlon görgőkkel, egy bevezető tartót vezető görgőkkel, valamint egy bevezető görgőt — mindent, amire a szerelőcsapatnak szüksége van a kapu gyors, biztonságos és pótlólagos vásárlás nélküli felszereléséhez.

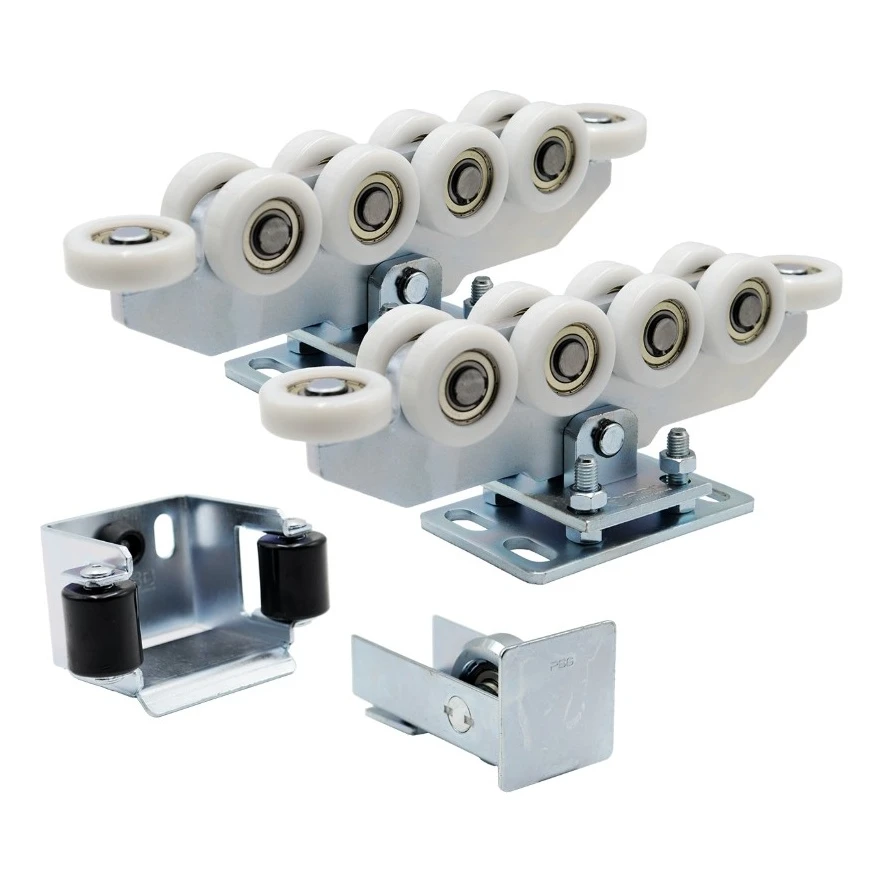

Teljes készlet – két darab 10 görgős kocsi, bevezető tartó és bevezető görgő PSG
Teljes készlet – két darab 10 görgős kocsi, bevezető tartó és bevezető görgő PSG

A csomag tartalma

  • 2 × 10 görgős kocsi — nejlon görgőkkel (köztük két vízszintes görgővel), amelyek csendes és zökkenőmentes kapuműködést biztosítanak
  • 1 × bevezető tartó — acél, két műanyag vezető görgővel, amely zárt állapotban stabilizálja a kaput
  • 1 × bevezető görgő — a sín elejére szerelhető, megvédi a kocsikat a hótól és a jégtől
  • Szerelőcsavarok mellékelve

10 görgős kocsik

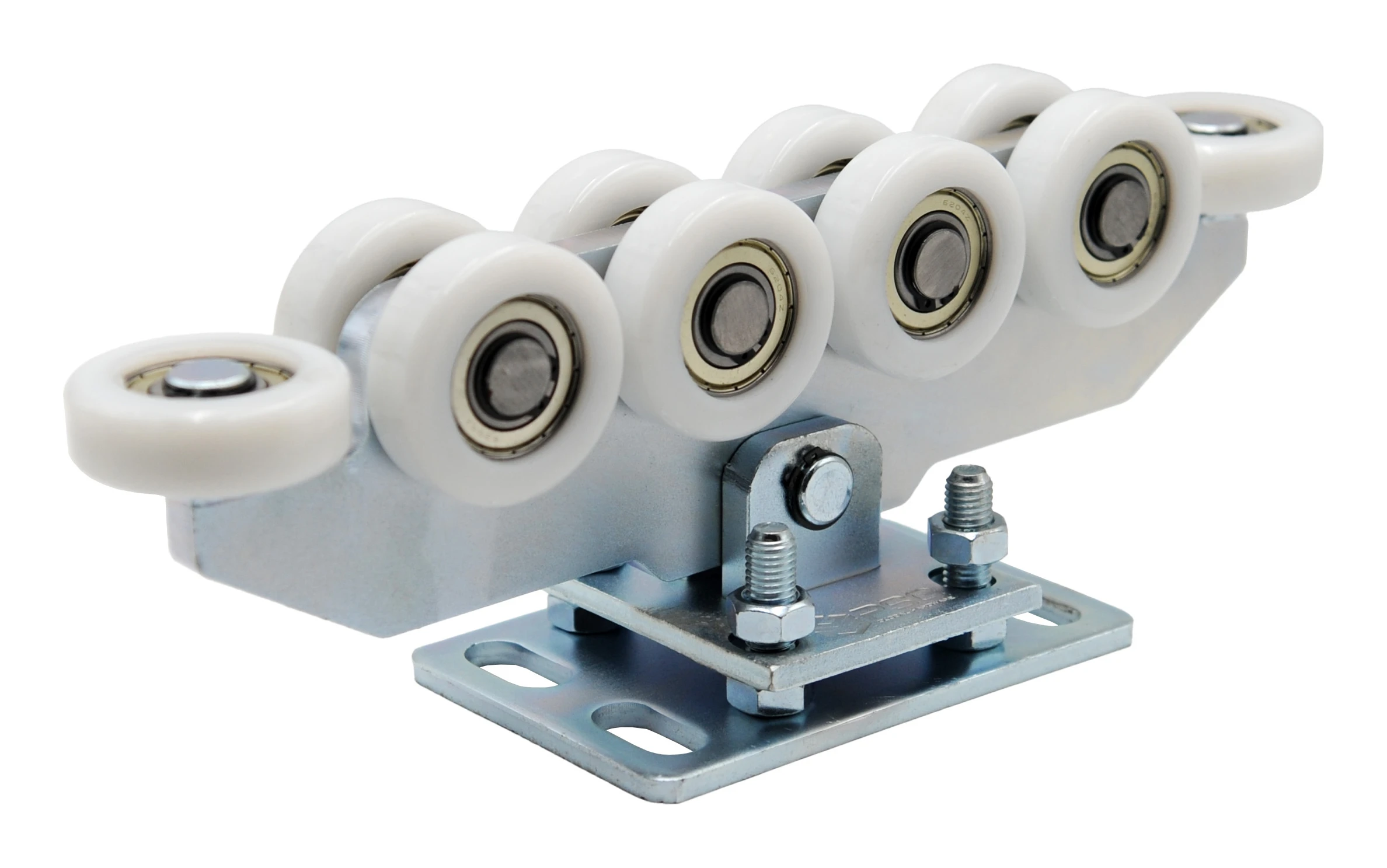

10 görgős kocsi nejlon görgőkkel és magasságállítással PSG
10 görgős kocsi nejlon görgőkkel és magasságállítással PSG

Minden kocsi 10 nejlon görgővel van felszerelve (köztük két vízszintes görgővel), amelyek minimalizálják a súrlódást és csökkentik a zajt a kapu mozgatása közben. A talp és a csap közötti lengő kialakítás lehetővé teszi a kocsi enyhe elfordulását, kompenzálva az egyenetlen talajt és a változó terheléseket — csökkentve a feszültségeket és meghosszabbítva a teljes rendszer élettartamát. A csavarokkal végzett magasságállítás mechanizmusa lehetővé teszi a kocsik pontos illesztését a kapu szerkezetéhez a szerelés során. Egy kocsi maximális terhelhetősége 900 kg, így a készlet még nehéz ipari kapuknál is megállja a helyét.

Bevezető görgő — méretek és kialakítás

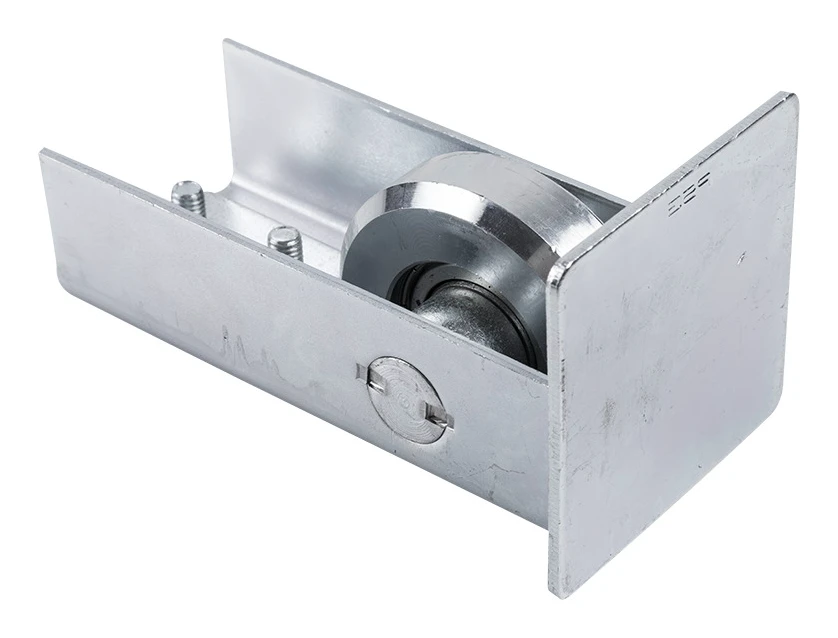

Horganyzott bevezető görgő 80x80 mm-es sínhez PSG
Horganyzott bevezető görgő 80x80 mm-es sínhez PSG

A bevezető görgő a sín elejére kerül felszerelésre, és védőfunkciót lát el — ráirányítja a kaput a kocsikra, miközben megvédi azokat a jégtől és a szennyeződésektől. Ennek köszönhetően a rendszer még nehéz időjárási körülmények között is zökkenőmentesen működik.

  • Teljes hossz: 148 mm
  • Görgőnyílás hossza: 64 mm
  • Becsúsztatható profil szélessége: 62 mm
  • Kerék szélessége: 16 mm
  • Lemezvastagság: 3 mm
  • Homloklemez: 80 × 80 mm
  • Sínméret: 80 × 80 × 5 mm
  • Felület: horganyzott

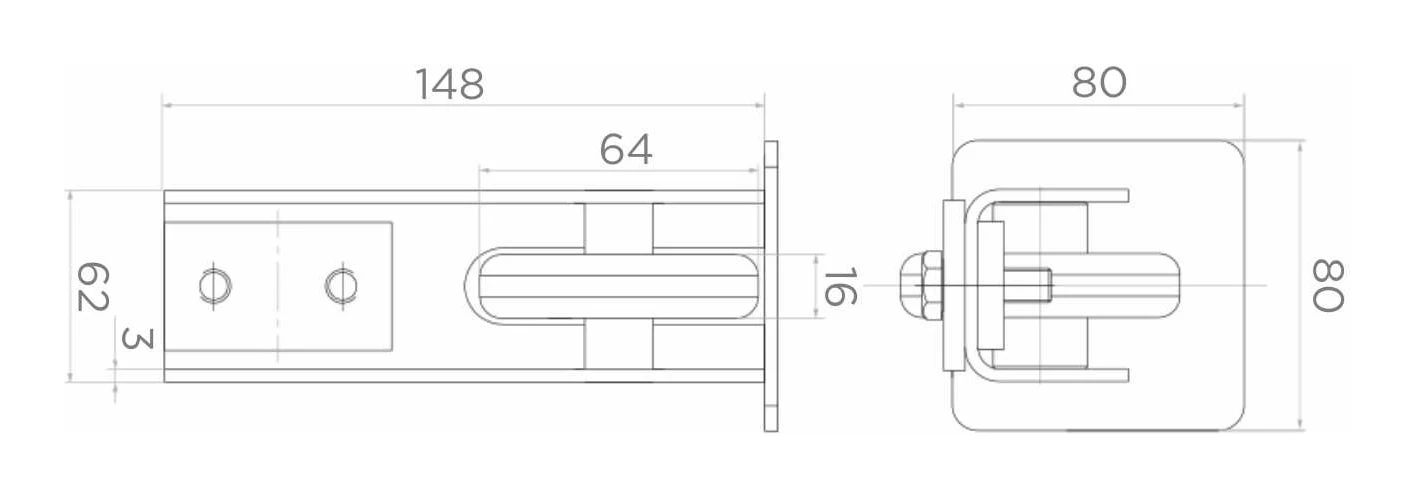

Bevezető görgő méretrajza – felülnézet és elölnézet
Bevezető görgő méretrajza – felülnézet és elölnézet

Bevezető tartó — méretek és kialakítás

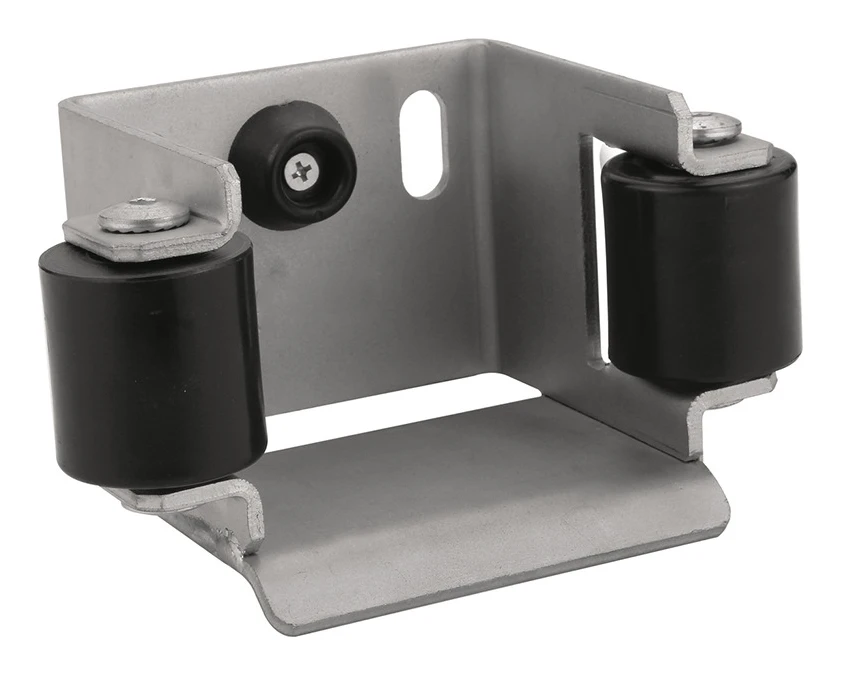

Acél bevezető tartó két műanyag vezető görgővel PSG
Acél bevezető tartó két műanyag vezető görgővel PSG

Az acél bevezető tartó az oszlopra kerül felszerelésre, és zárt állapotban stabilizálja a kaput, miközben annak súlyát további szerkezeti elemekre osztja el. A két műanyag vezető görgő pontos kapuvezetést biztosít és csökkenti a kocsik kopását.

  • Szerelőlemez magassága: 80 mm
  • Szerelőlemez szélessége: 90 mm
  • Teljes mélység: 100 mm
  • Görgők közötti szabad tér: 85 mm
  • Vezető görgők magassága: 40 mm
  • Lemezvastagság: 4 mm
  • Szerelőlyukak tengelytávolsága: 70 mm
  • Szerelőlyuk mérete (ovális): 25 × 10 mm
  • Sínméret: 80 × 80 × 5 mm
  • Felület: horganyzott

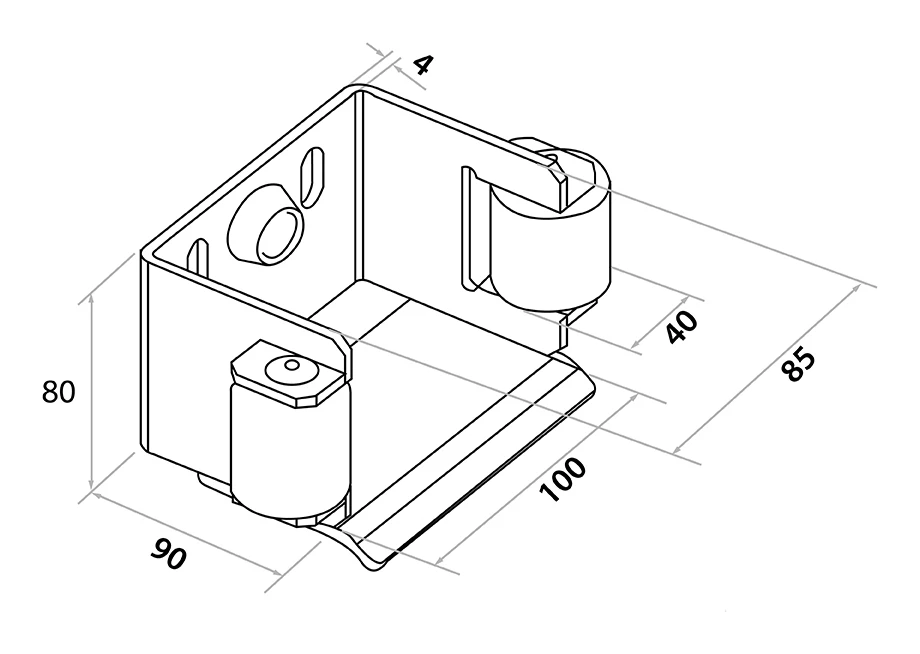

Bevezető tartó méretrajza vezető görgőkkel – izometrikus nézet
Bevezető tartó méretrajza vezető görgőkkel – izometrikus nézet

A készlet műszaki adatai

  • Rendeltetés: önhordó tolókapu
  • Kocsi típusa: 80 (10 görgős)
  • Görgő anyaga: nejlon (műanyag)
  • Görgők száma kocsinkénti: 10 (ebből 2 vízszintes)
  • Kompatibilis sín: 80 × 80 × 5 mm
  • Max. kocsi terhelhetőség: 900 kg
  • Magasságállítás: igen (állítócsavarok)
  • Felület: horganyzott
  • Márka: PSG
  • Készlet tömege: 21 kg

A kocsik tengelytávolságának meghatározása

A görgős kocsik optimális tengelytávolsága a kapu fényméretétől és tömegétől függ. Az alábbi táblázat segít gyorsan meghatározni az optimális kocsitengelytávolságot (Lw) az 5,5 m és 8,0 m közötti kapuhosszhoz és 450 kg és 650 kg közötti kapusúlyhoz.

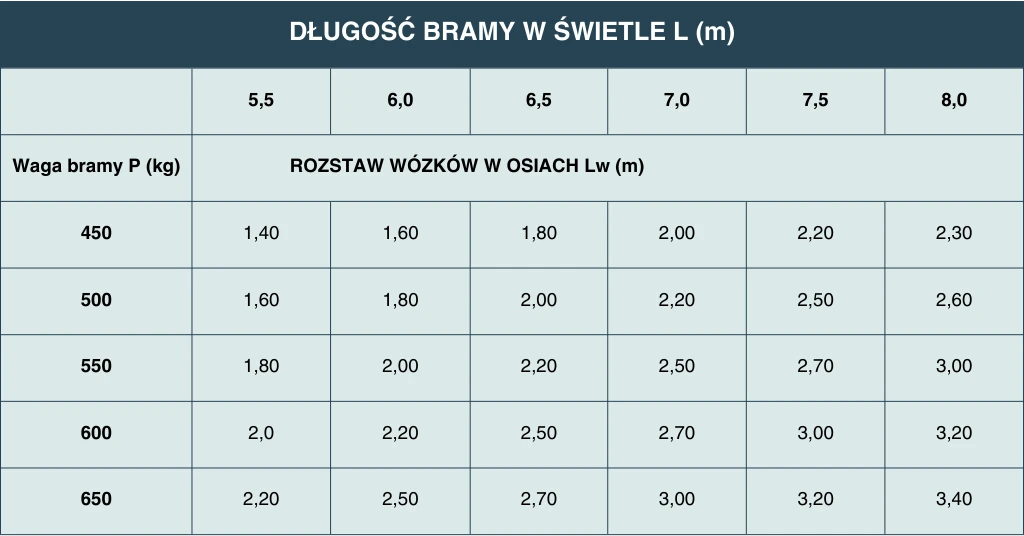

Tolókapu görgős kocsijai tengelytávolságának meghatározási táblázata

KAPU FÉNYMÉRE L (m)
5,56,06,57,07,58,0
Kapu tömege P (kg)KOCSIK TENGELYTÁVOLSÁGA Lw (m)
4501,401,601,802,002,202,30
5001,601,802,002,202,502,60
5501,802,002,202,502,703,00
6002,02,202,502,703,003,20
6502,202,502,703,003,203,40

A készlet minden eleme horganyzott, ami hatékony korrózióvédelmet és hosszú élettartamot biztosít még nehéz időjárási körülmények között is. A PSG márka termékei bevált megoldások professzionális szerelővállalatok számára, garantálva a megbízhatóságot és a szerelés ismételhetőségét.
