68x68-as profilhoz való kocsicsomag + KIT kiegészítők tolókapukhoz

Go to Product feedback

Komplett futómű készlet úszókapukhoz: 2 db 8 görgős futókocsi 6201 RS csapágyakkal, felfutó görgő és felfutó tartó. 68x68 rendszer, 60.069.ZN úszókapu sín, tömeg kb. 12,9 kg.

Go to full description
with VAT without VAT
Price 31 025,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] wozki #111

  • Futósín mérete 68x68x3,5
  • Futórendszer típusa Függesztett rendszer
  • Terméktípus Csomag / KIT kiegészítőkkel
  • Görgő anyaga Acél
  • Görgők száma [szt.] 8
  • Max. teherbírás [kg] 350
  • Kocsi kialakítása Rögzített

Leírás

Úszókapu görgőszett úszókapukhoz – felfutó görgővel és felfutó tartóval

Az úszókapu görgőszett az úszókapuk futóművének komplett készlete, amelyet 68x68 rendszerű vezetősínhez terveztek. A készlet két 8 görgős futókocsit, egy felfutó görgőt és egy felfutó tartót tartalmaz – mindent, amire a kapu zökkenőmentes üzembe helyezéséhez szüksége van.

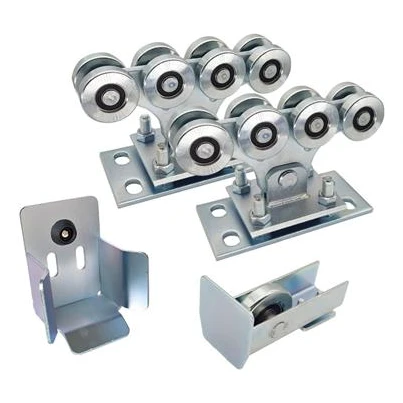

Komplett úszókapu görgőszett – két 8 görgős futókocsi, felfutó görgő és felfutó tartó
Komplett úszókapu görgőszett – két 8 görgős futókocsi, felfutó görgő és felfutó tartó

A készlet tartalma:

  • Futókocsi – 2 db (8 acélgörgő két szinten, 6201 RS golyóscsapágyak)
  • Felfutó görgő – 1 db (az önhordó sín elejére szerelhető)
  • Felfutó tartó – 1 db (a oszlopnál rögzítendő felfutó befogadó elem)

Futókocsi – a gördülőrendszer szíve

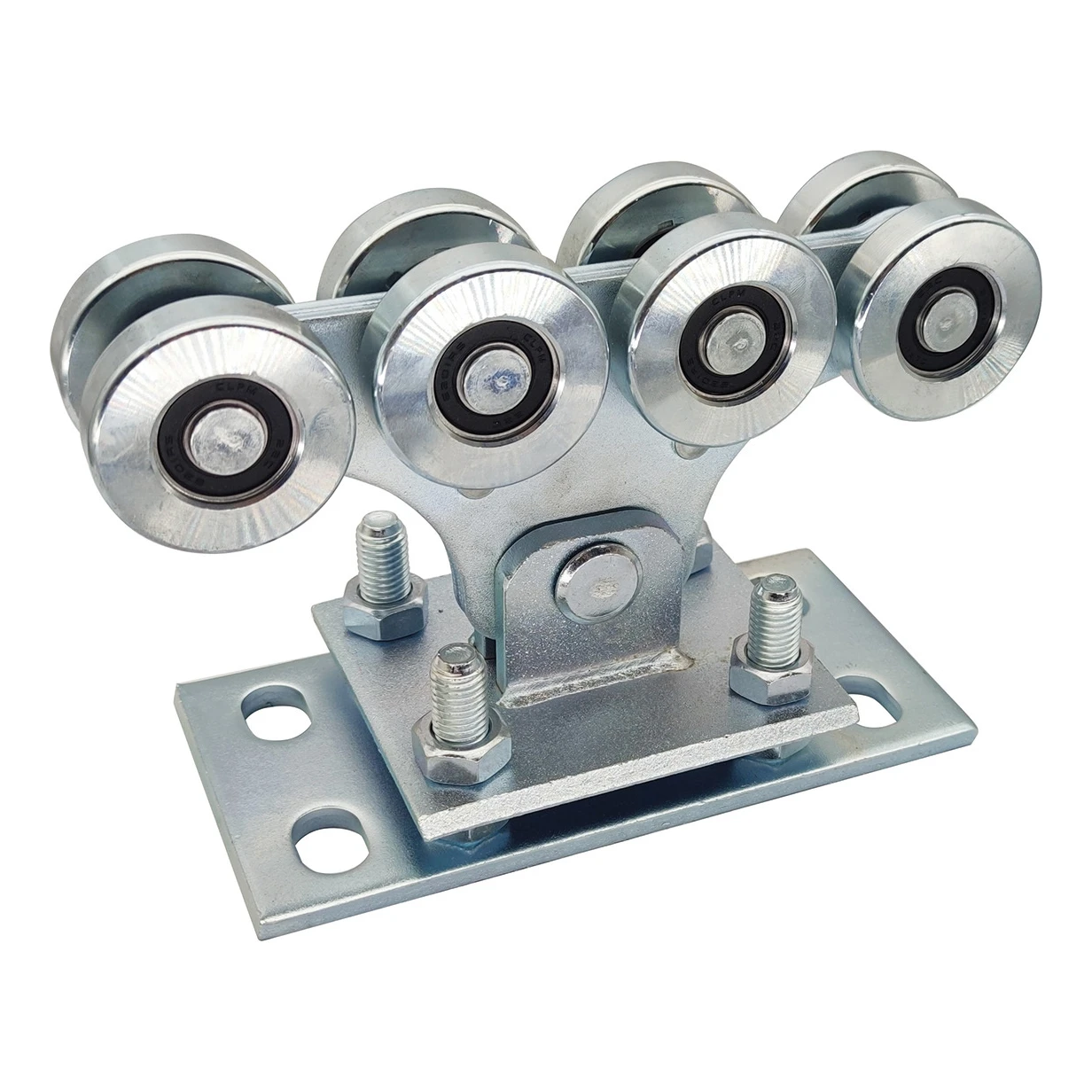

Futókocsi – közeli nézet a 8 acélgörgőről és a golyóscsapágyakról
Futókocsi – közeli nézet a 8 acélgörgőről és a golyóscsapágyakról

Minden futókocsi nyolc acélgörgővel van felszerelve, amelyek két futószinten helyezkednek el. Az alsó és a felső görgősor a kapu nyitása és zárása közben felváltva dolgozik. Ennek köszönhetően az egyes görgőegységek kétszer kisebb igénybevételnek vannak kitéve, mint a hagyományos 5 görgős futókocsiban, ami közvetlenül meghosszabbítja az egész rendszer élettartamát.

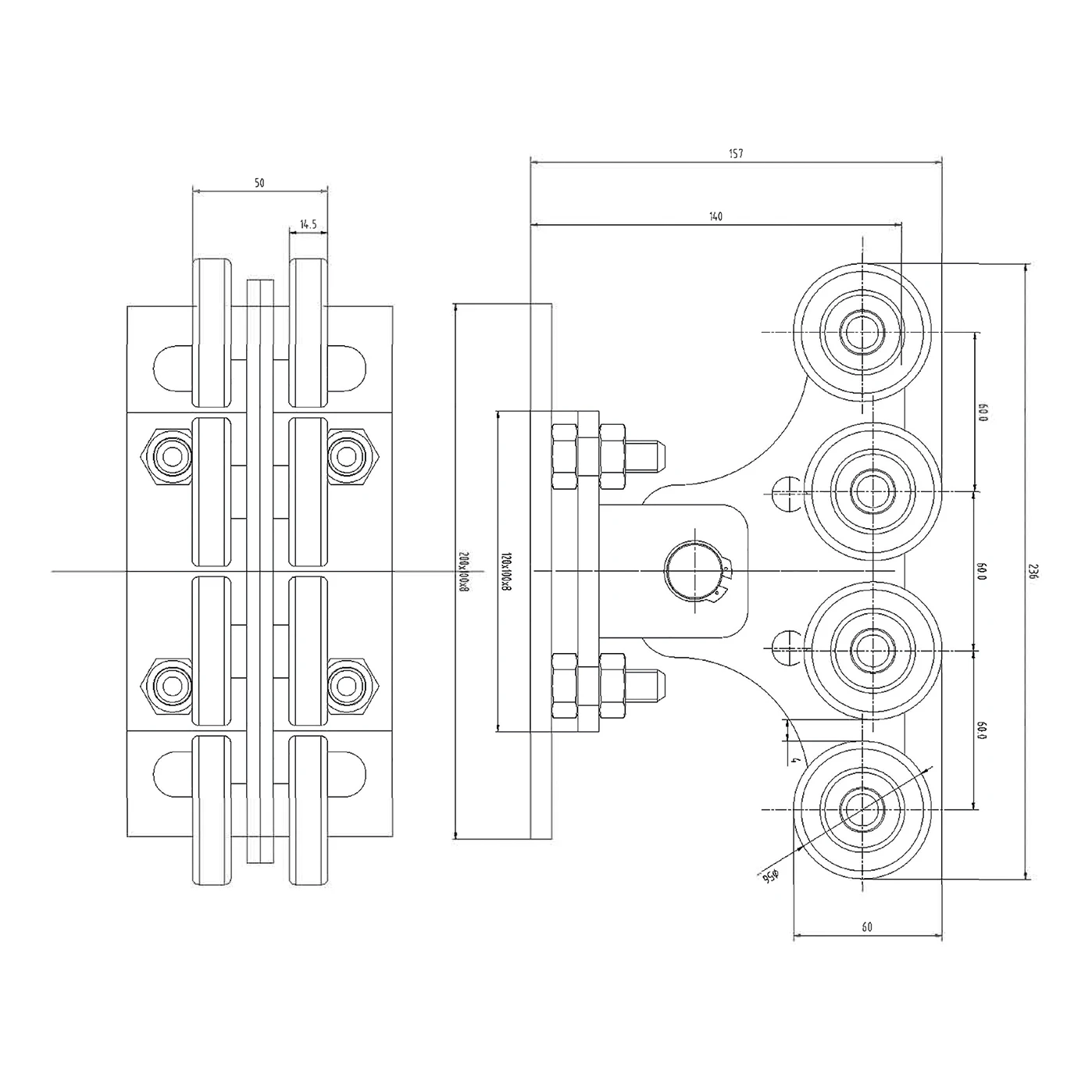

A 60.069 futókocsi műszaki rajza méretekkel
A 60.069 futókocsi műszaki rajza méretekkel

A futókocsi szerkezete kiküszöböli a csapágyakra ható ferde erőket – ennek eredménye a csendesebb működés és a nagyobb megbízhatóság. A futókocsi helyzetének beállítása az alapozási horgonyokon, alátétek alátételével történik.

Felfutó görgő – stabilitás és a futókocsik védelme

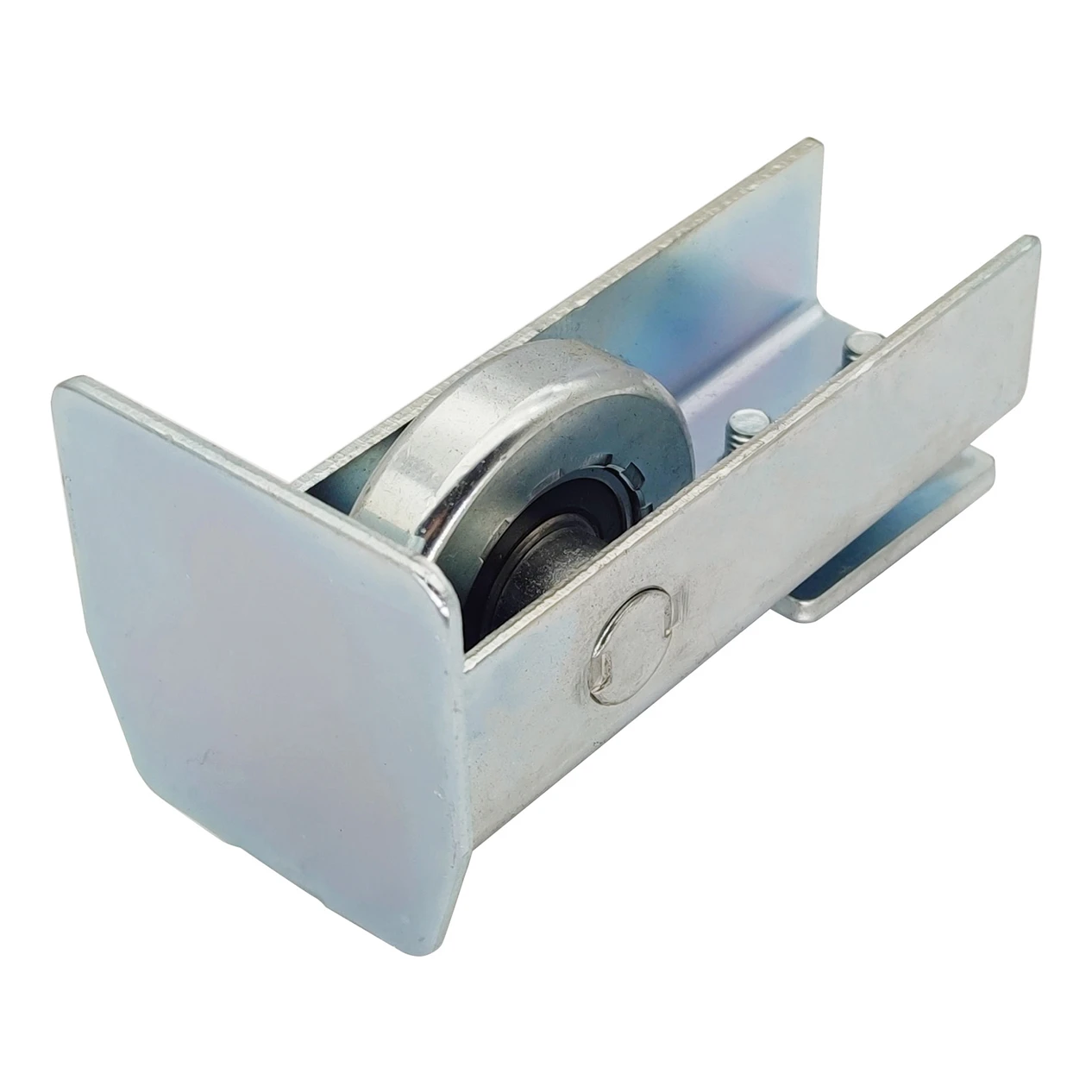

Felfutó görgő úszókapuhoz – oldalnézet
Felfutó görgő úszókapuhoz – oldalnézet

A felfutó görgő az úszókapu önhordó sínjének elejére van felszerelve. Az oszlopnál lévő felfutó tartóval együttműködve stabilizálja a kaput, és biztosítja annak biztos zárását. A felfutó görgő használata növeli a futókocsik élettartamát, valamint védi a gördülőrendszert a hó és a jég káros hatásától. Horganyzott elem, kompatibilis a 68x68 rendszerrel.

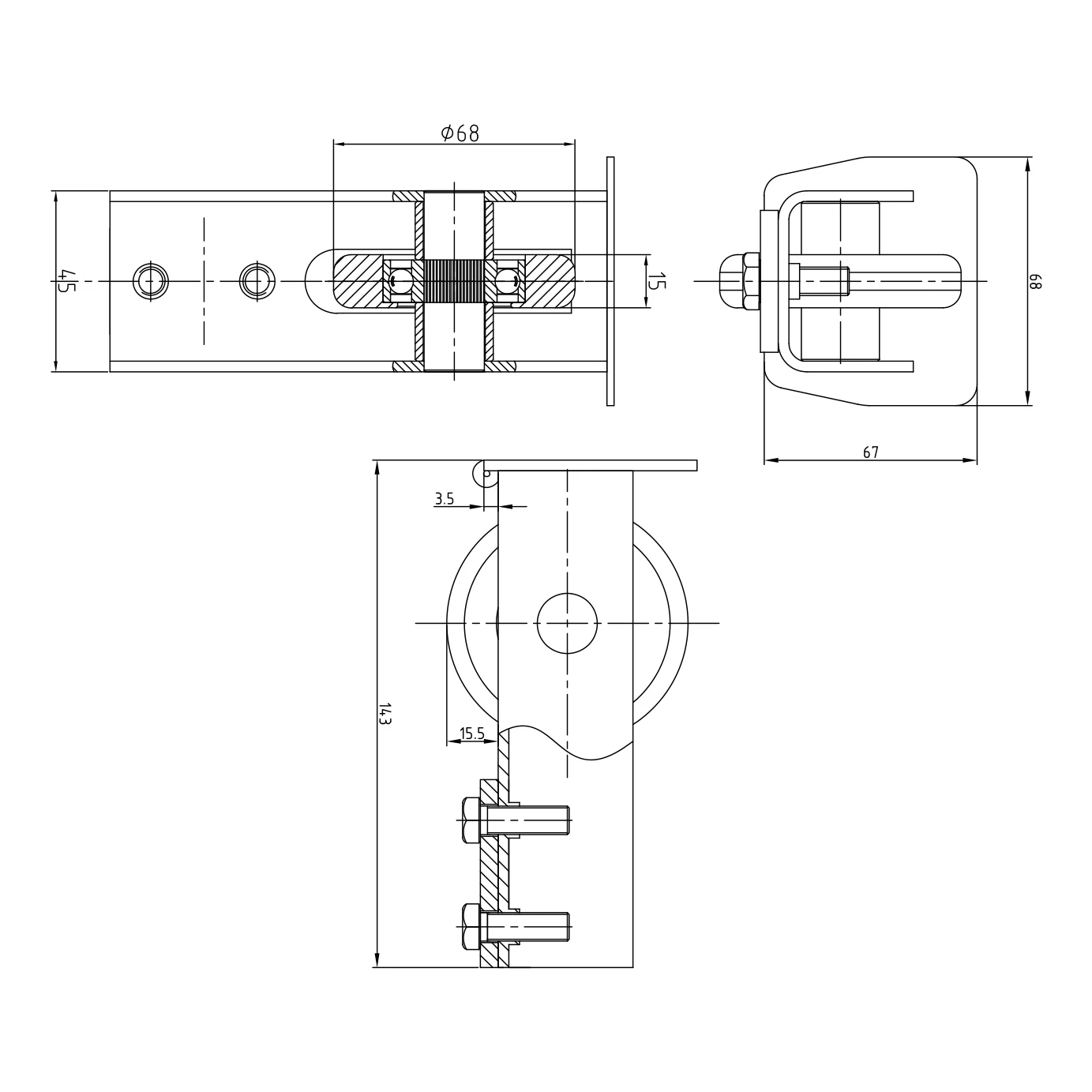

A felfutó görgő műszaki rajza méretekkel
A felfutó görgő műszaki rajza méretekkel

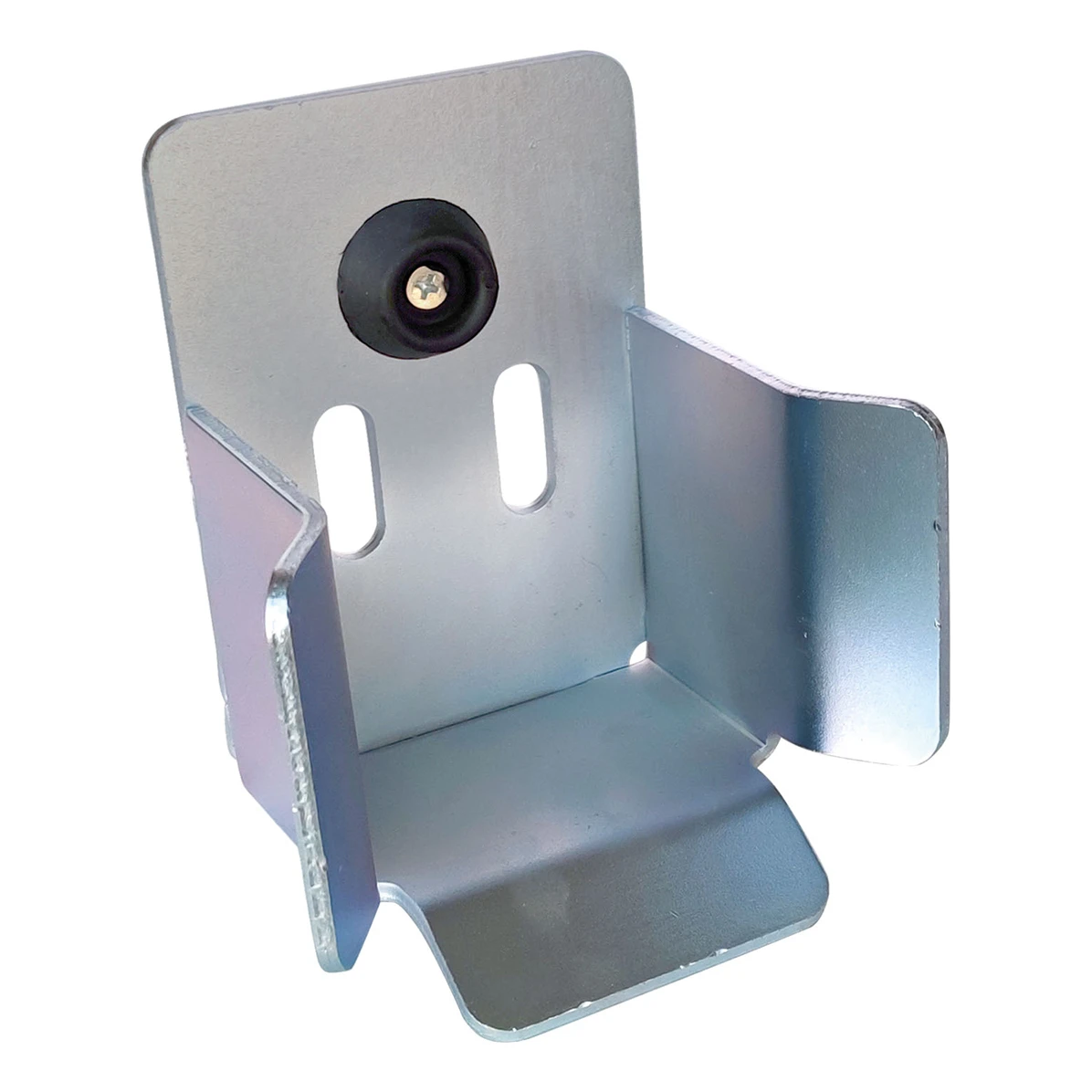

Felfutó tartó (felfutó befogadó elem) úszókapuhoz
Felfutó tartó (felfutó befogadó elem) úszókapuhoz

Felfutó tartó – a kapu biztos zárása

A felfutó befogadó elem az úszókapu futóművének egyik alapvető eleme. A szerelés gyors és egyszerű – az elemet a záróoszlop alsó részéhez kell csavarozni. A felfutó görgővel kombinálva olyan kialakítást hoz létre, amely lehetővé teszi, hogy a kapu az oszlophoz fusson, és a rendszer teljesen záródjon. Horganyzott elem, illeszkedik a 68x68 rendszerhez.

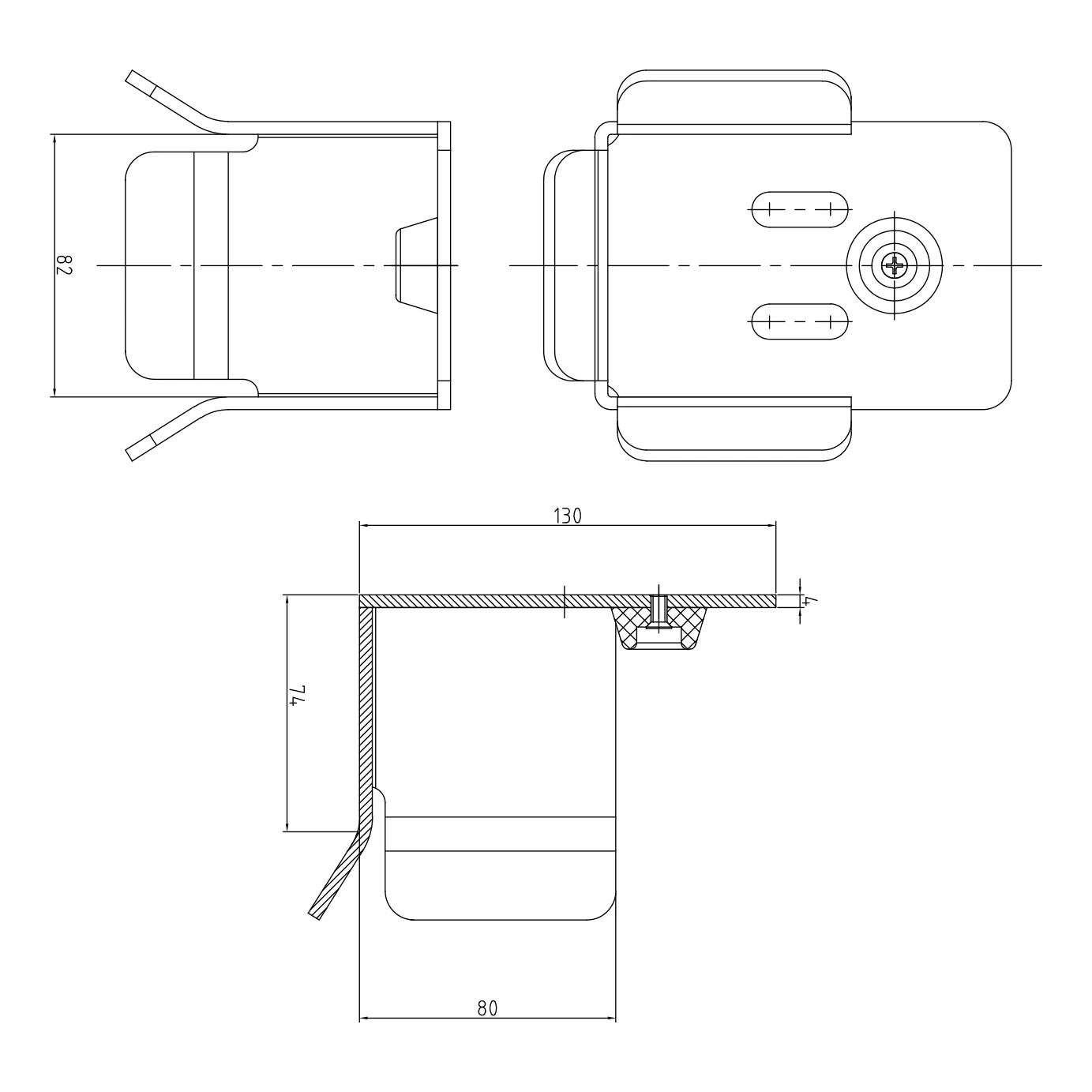

A felfutó tartó műszaki rajza méretekkel
A felfutó tartó műszaki rajza méretekkel

Műszaki paraméterek

  • Anyag: fekete acél, galvanikusan horganyzott
  • Futómű: 8 acélgörgő két szinten
  • Csapágyak: 6201 RS golyóscsapágyak
  • Rendszer: 68x68
  • A futókocsi alaplapjának méretei: 200 × 100 × 8 mm
  • Görgő átmérője: 68 mm
  • A futókocsi magassága: 157 mm
  • Úszókapu sín:
  • EAN: 5903313204859
  • A készlet tömege: kb. 12,9 kg

Fő előnyök

  • Komplett készlet – két futókocsi, felfutó görgő és felfutó tartó egy csomagban
  • Kétszer kisebb görgőkopás – a felső és az alsó görgősor váltakozó terhelése
  • Csendes és egyenletes működés – a csapágyakra ható ferde erők kiküszöbölése
  • Tartósság – galvanikusan horganyzott acél és 6201 RS golyóscsapágyak
  • Védelem az időjárási viszontagságok ellen – a felfutó görgő megvédi a rendszert a hótól és a jégtől
  • Egyszerű beállítás – az alapozási horgonyokon, alátétek segítségével
