68-as futókocsi tolókapuhoz - 68x68-as rendszer, acél görgők

Go to Product feedback

A 68×68-as rendszer eleme 8 acél görgővel két szinten, 6201 RS csapágyak, galvanikusan horganyzott acél ház, M14 rögzítés.

Go to full description
with VAT without VAT
Price 13 928,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] wozki #111

  • Futósín mérete 68x68x3,5
  • Futórendszer típusa Futósín rendszer
  • Terméktípus Egyedi kocsi
  • Görgő anyaga Acél
  • Görgők száma [szt.] 8
  • Kocsi kialakítása Rögzített

Leírás

68-as futókocsi toló kapuhoz – 8 acél görgő, 68×68-as rendszer

A 68-as futókocsi a 68×68-as tolókapu-rendszerek kulcseleme, amely a kapuszárny sima, csendes és stabil vezetéséért felel a sínpályán. A két szinten elrendezett 8 acél görgőnek köszönhetően a terhelés egyenletesen oszlik el, és kiküszöbölhetők a csapágyakra ható ferde erők – ez közvetlenül hosszabb élettartamot és csendesebb üzemelést eredményez.

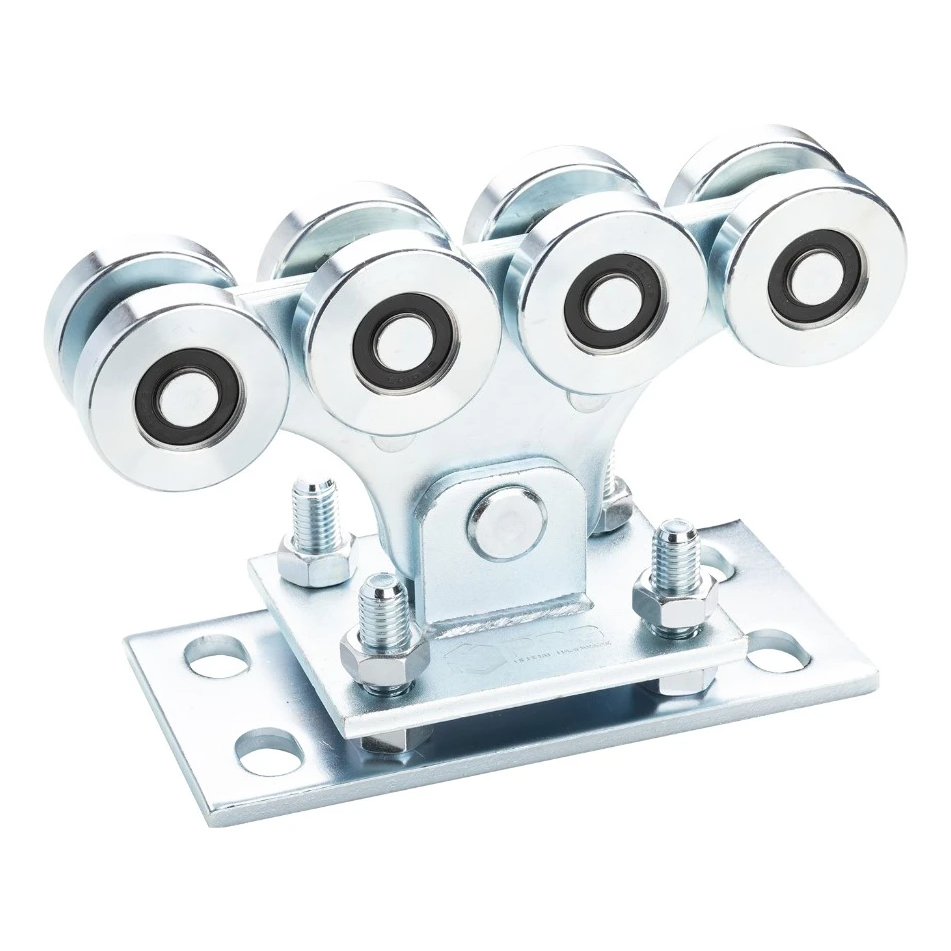

68-as futókocsi toló kapuhoz, két szinten elrendezett 8 acél görgővel
68-as futókocsi toló kapuhoz, két szinten elrendezett 8 acél görgővel

Tartós szerkezet és korrózióvédelem

A futókocsi házát kiváló minőségű acélból készítik, amelyet galvanikus cinkbevonattal védenek a korrózió ellen. Ennek köszönhetően az elem teljes mértékben ellenáll a változó időjárási körülményeknek – esőnek, nedvességnek, hőmérséklet-ingadozásoknak –, és intenzív kapuhasználat esetén is hosszú éveken át megbízhatóan működik.

A gördülő rendszerben 6201 RS típusú golyóscsapágyakat alkalmaznak gumi tömítéssel, amelyek megvédik a csapágy belsejét a szennyeződésektől, és biztosítják a görgők csendes, sima járását. A kétszintes gördülő elrendezés kiküszöböli a ferde erőket, ami tovább növeli a csapágyak élettartamát és csökkenti a gördülési ellenállást.

Egyszerű szerelési beállítás

Az M14-es csavaros rögzítésű alapkonstrukció lehetővé teszi a futókocsi magasságának pontos beállítását az alapcsavarokon – elegendő megfelelő alátéteket elhelyezni. Így a szerelő gyorsan igazíthatja a kapu helyzetét az építési helyszín adottságaihoz, anélkül hogy további szerszámokra vagy elemekre lenne szükség. A futókocsi kompatibilis a 68×68-as rendszerhez tervezett vezető sínnel.

Méretek és műszaki adatok

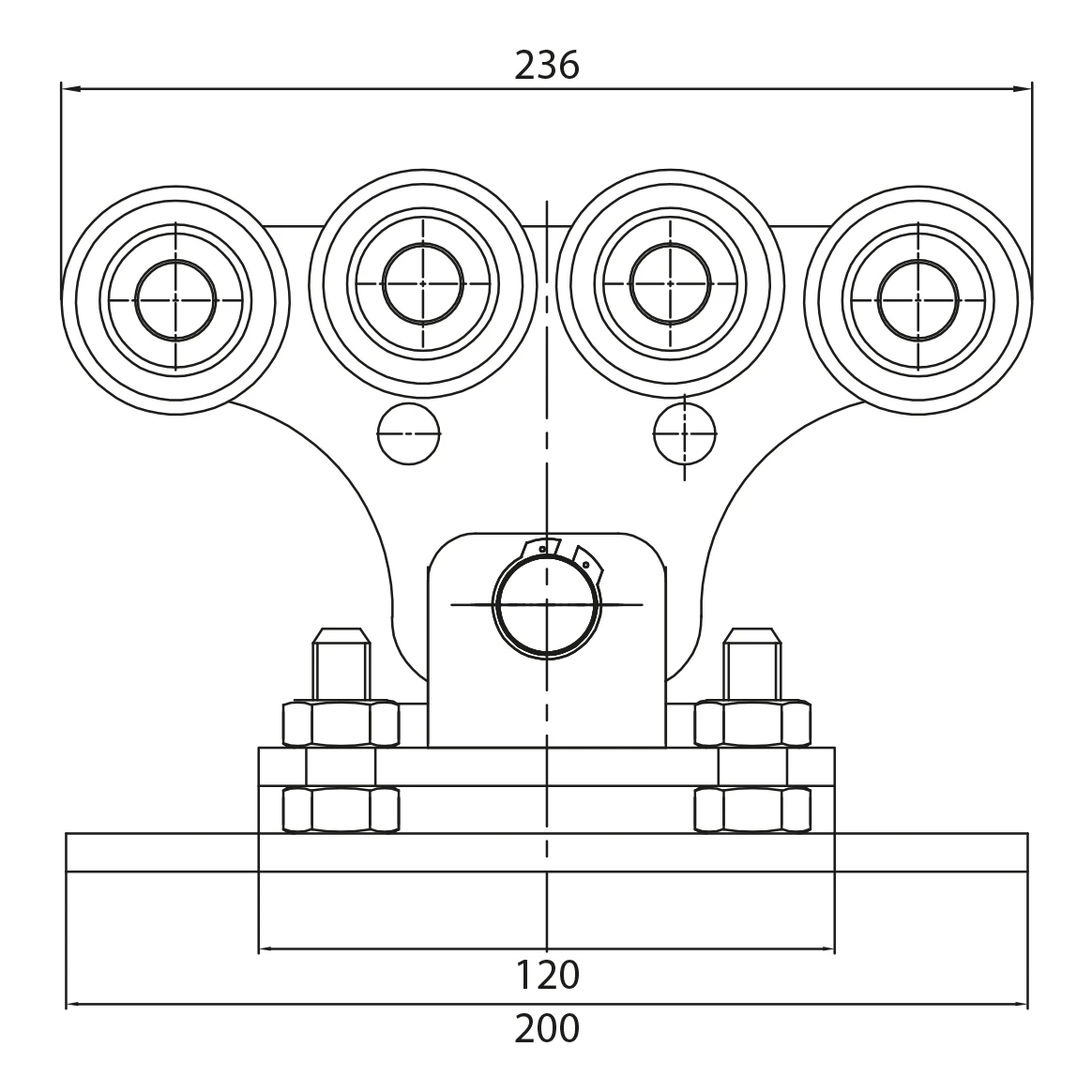

A 68-as futókocsi műszaki rajza – elölnézet 236 mm, 200 mm és 120 mm méretekkel
A 68-as futókocsi műszaki rajza – elölnézet 236 mm, 200 mm és 120 mm méretekkel
  • Rendszer: 68×68
  • Gördülő rendszer: 8 acél görgő két szinten
  • Görgő külső átmérője: 60 mm
  • Görgő munkaátmérője (horonyban): 56 mm
  • Görgő szélessége: 14,5 mm
  • Csapágyak: 6201 RS golyóscsapágy
  • Anyag: galvanikusan cinkezett acél
  • Teljes hossz (L): 236 mm
  • Futókocsi magassága (H): 157 mm
  • Görgőegység szélessége: 48 mm
  • Tartólemez vastagsága: 10 mm
  • Alaplap hossza: 200 mm
  • Felső szerelőlap hossza: 120 mm
  • Alaplap szélessége: 100 mm
  • Alaplapok vastagsága: 2 × 8 mm
  • Rögzítőcsavarok menete: M14
  • Tömeg: 5,4 kg

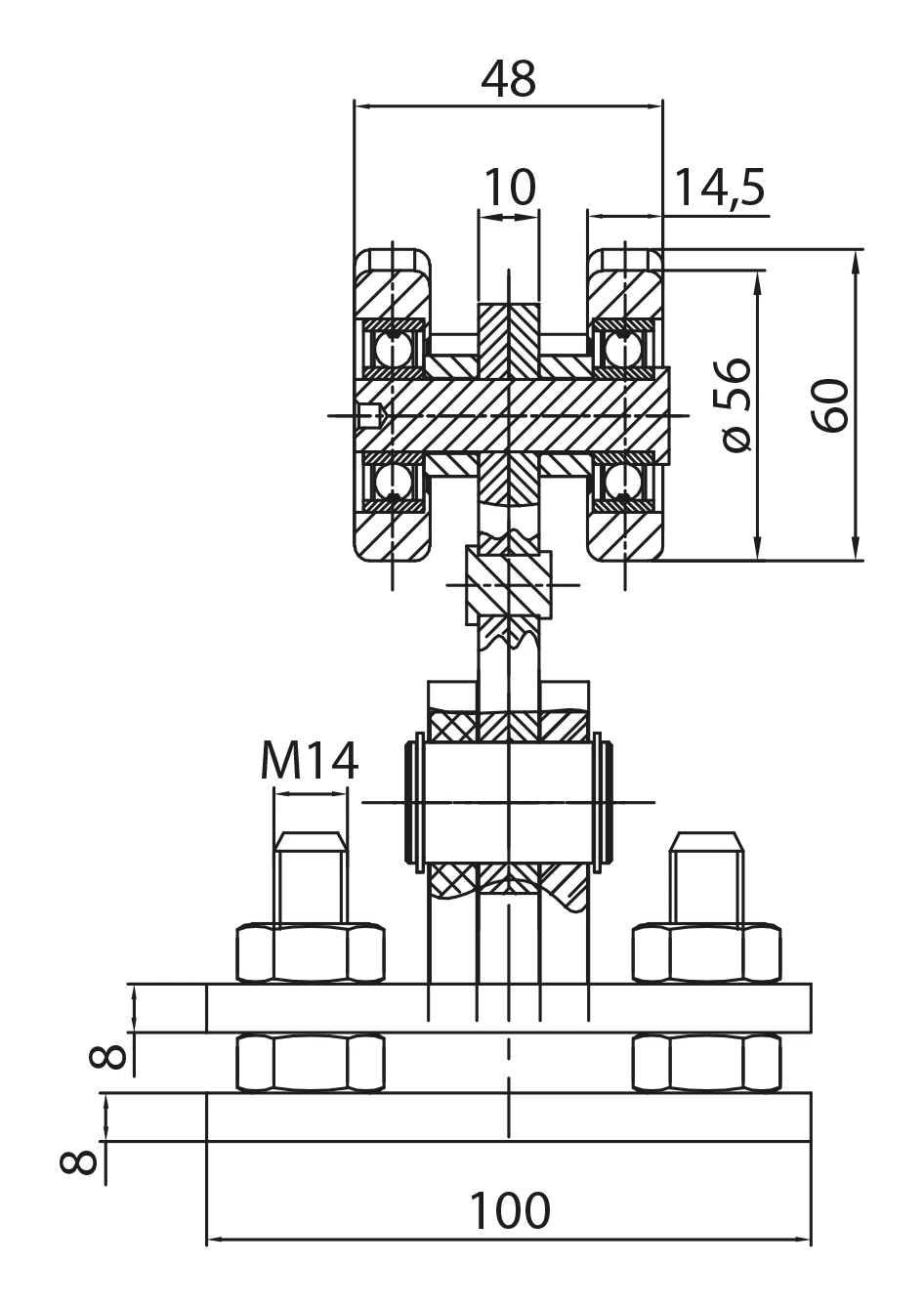

A 68-as futókocsi oldalsó keresztmetszete a görgők, csapágyak és szerelőalap méreteivel
A 68-as futókocsi oldalsó keresztmetszete a görgők, csapágyak és szerelőalap méreteivel

Előnyök a szerelő számára

  • Kétszintes, 8 görgős elrendezés – stabil vezetés és a kapuszárny terhelésének egyenletes elosztása
  • 6201 RS tömített csapágyak – csendes működés és védelem a szennyeződések ellen
  • Ferde erők kiküszöbölése – hosszabb csapágyélettartam és kisebb üzemi zajszint
  • Galvanikus cinkbevonat – hatékony korrózióvédelem külső körülmények között
  • Beállítás alapcsavarokon – gyors és pontos kapubeállítás a szerelés során
  • Kompatibilitás a 68×68-as rendszer sínével – biztos illeszkedés a bevált vezető rendszerhez
