5 görgős futókocsi csomag önhordó tolókapukhoz tartozékokkal

Go to Product feedback

Önhordó toló kapukhoz való csomag: 2 futókocsi 5 görgővel, felhajtó görgő és felhajtó tartó ütközővel. Galvanikusan horganyzott elemek, sín 70×70×4 mm.

Go to full description
with VAT without VAT
Price 27 960,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] wozki #111

  • Futósín mérete 70x70x4
  • Futórendszer típusa Futósín rendszer
  • Terméktípus Csomag / KIT kiegészítőkkel
  • Görgő anyaga Acél
  • Görgők száma [szt.] 5
  • Kocsi kialakítása Forgó

Leírás

Önhordó toló kapukhoz való futókocsik csomagja tartozékokkal

Teljes, kedvező árú futókocsi-csomag tartozékokkal, önhordó toló kapukhoz tervezve. A készlet tartalmaz minden szükséges elemet a kapu professzionális szereléséhez — futókocsik, védővéggel ellátott felhajtógörgő, valamint gumis ütközővel rendelkező felhajtótartó. Kész megoldás, amely lerövidíti a szerelvények összeállítási idejét és megkönnyíti a szerelési megrendelések teljesítését.

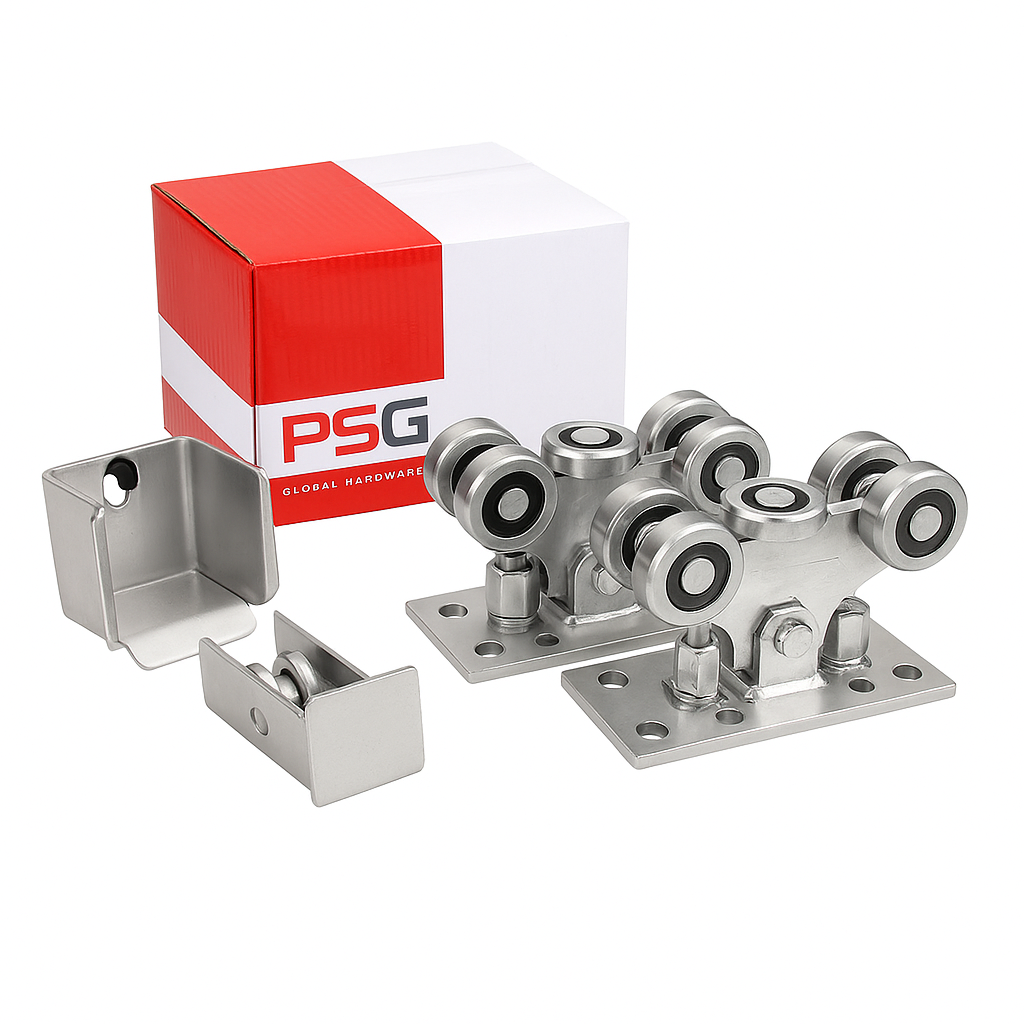

A készlet tartalma – futókocsik, felhajtógörgő, felhajtótartó és csomagolás
A készlet tartalma – futókocsik, felhajtógörgő, felhajtótartó és csomagolás

A készlet tartalma

  • 5 fém görgővel ellátott futókocsi — 2 db
  • Védővéggel ellátott felhajtógörgő — 1 db
  • Acél felhajtótartó gumis ütközővel — 1 db
  • Szerelőcsavarok mellékelve

A készlet általános adatai

  • A készlet tömege: 12,24 kg
  • Csomagolás térfogata: 10 500 cm³
  • EAN: 5901289674720

Futókocsi — felépítés és működés

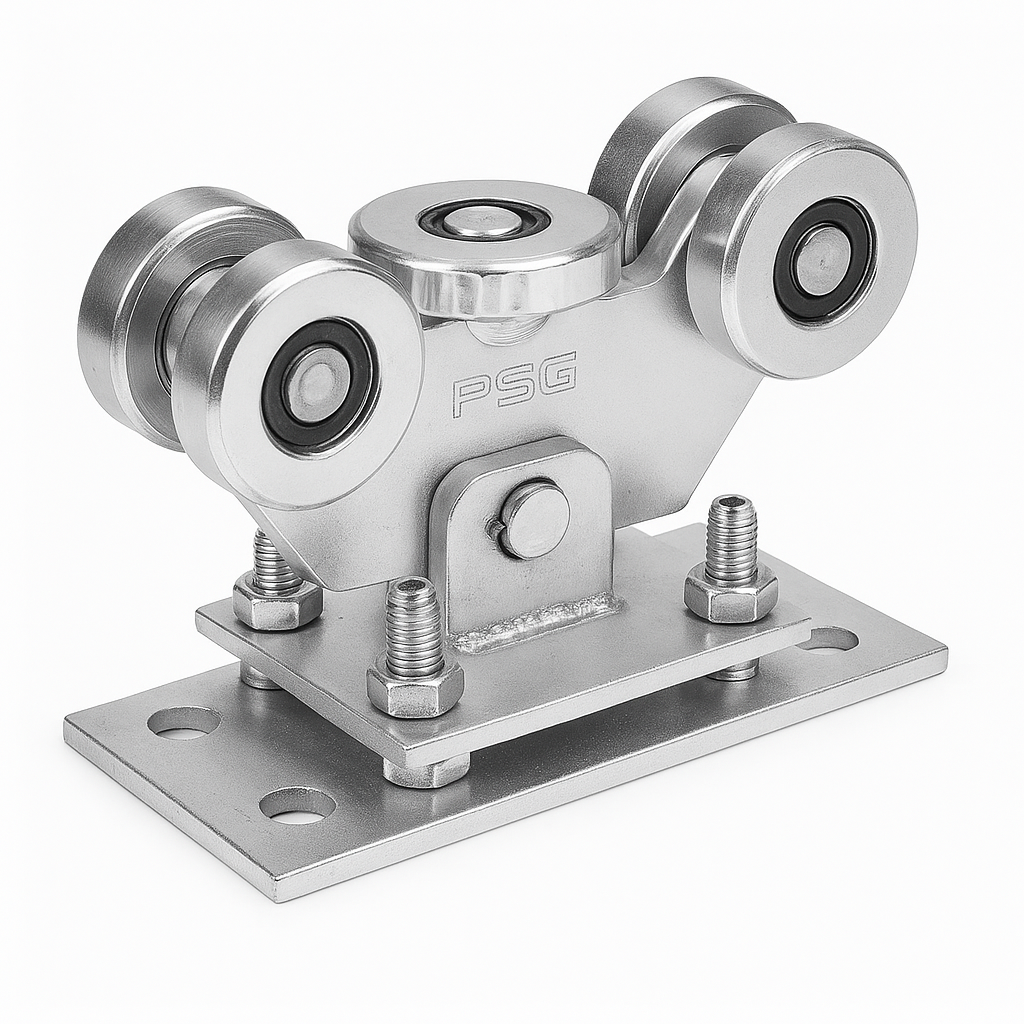

5 fém görgővel ellátott futókocsi – részletes nézet
5 fém görgővel ellátott futókocsi – részletes nézet

A futókocsi 5 fém görgővel van felszerelve, köztük 1 vízszintes görgővel, amelyek stabil sínvezetést biztosítanak a kapunak. Lengő szerkezet — a futókocsi csapszeg segítségével kapcsolódik az alaplaphoz, így automatikusan igazodik a toló kapuhoz, kompenzálva az esetleges sínegyenetlenségeket és eltéréseket. A futókocsi magassága csavarokkal állítható, ami megkönnyíti a kapu pontos beállítását szerelés közben.

  • Görgők száma: 5 (köztük 1 vízszintes)
  • Szerkezet: lengő (csapszeg az alaplaphoz)
  • Magasságállítás: csavaros
  • Kompatibilis sín: 70×70×4 mm
  • Korrózióvédelem: galvanikus horganyzás

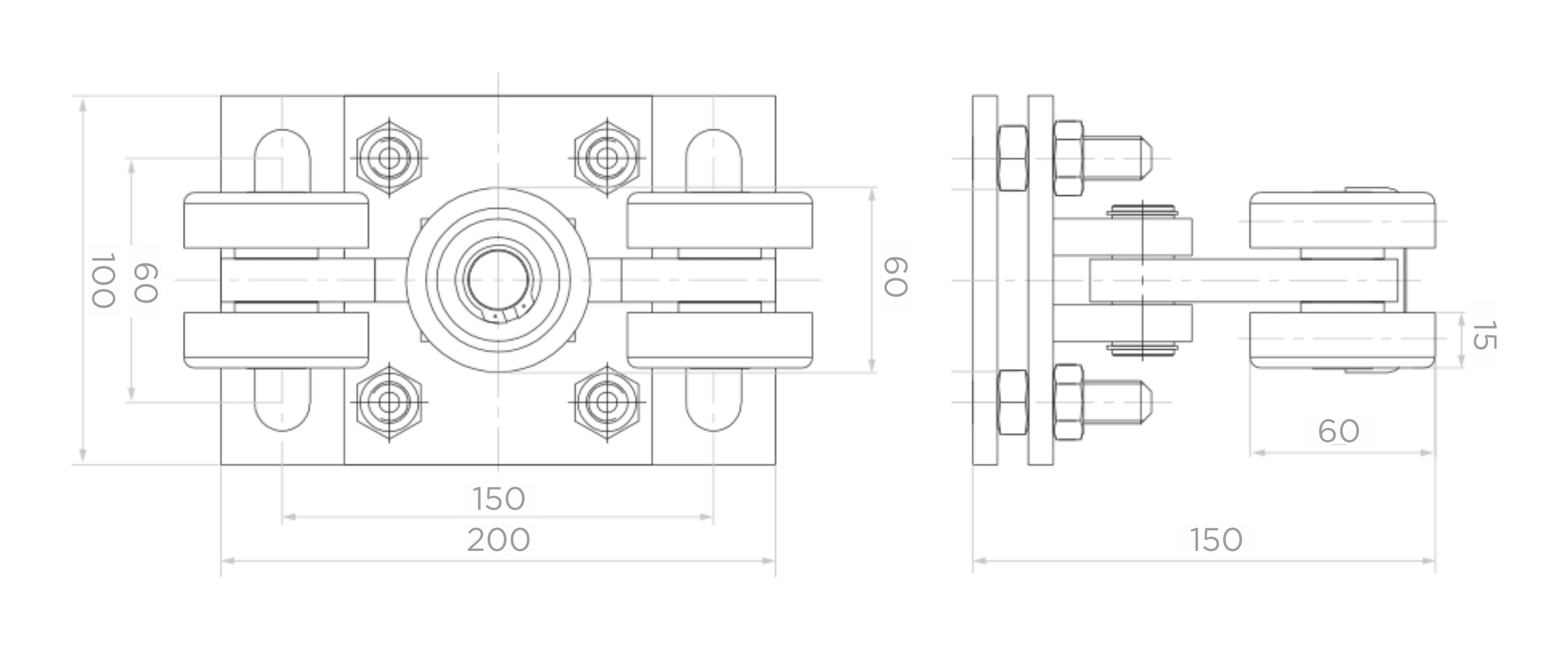

A futókocsi műszaki rajza méretekkel
A futókocsi műszaki rajza méretekkel

A futókocsi méretei

  • Alaplap mérete (h. × sz.): 200 × 100 mm
  • Szerelőlyukak tengelytávolsága: 150 × 60 mm
  • Teljes magasság: 150 mm
  • Görgők magassága az alaplapon: 60 mm
  • Szerelőalaplap vastagsága: 15 mm

Védővéggel ellátott felhajtógörgő

Acél felhajtógörgő, amelyet az önhordó toló kapu sínjének elejére szerelnek. Védővéggel van ellátva, amely megvédi a sín belsejét a hó, jég és szennyeződések behatolásától — ez különösen fontos a nehéz időjárási körülmények között üzemeltetett beépítéseknél. A csomag tartalmazza a szerelőcsavarokat.

  • Anyag: acél
  • Kompatibilis sín: 70×70×4 mm
  • Védővég: igen (hó és jég elleni védelem)
  • Szerelőcsavarok: mellékelve
  • Korrózióvédelem: galvanikus horganyzás

Acél felhajtótartó

A kapuoszlopra rögzített felhajtótartó, amelybe a felhajtógörgő befut a kapu zárásakor. Ennek köszönhetően a kapu terhe több elemre oszlik el, ami stabilizálja a kaput zárt helyzetben, és jelentősen meghosszabbítja a futókocsik élettartamát. A hátsó lapon 2 szerelőlyuk és gumis ütköző található az ütések csillapítására.

  • Anyag: acél
  • Kompatibilis sínek: 70×70×4 mm és 80×80×5 mm
  • Szerelőlyukak: 2 db (hátsó lap)
  • Ütköző: gumi
  • Korrózióvédelem: galvanikus horganyzás

A futókocsik tengelytávolságának meghatározása

A futókocsik megfelelő tengelytávolsága (LW) a kapu fényméretétől (L) és a kapu tömegétől (P) függ. Az alábbi táblázat a javasolt futókocsi-tengelytávolságokat mutatja méterben, amelyek garantálják a rendszer optimális működését és tartósságát:

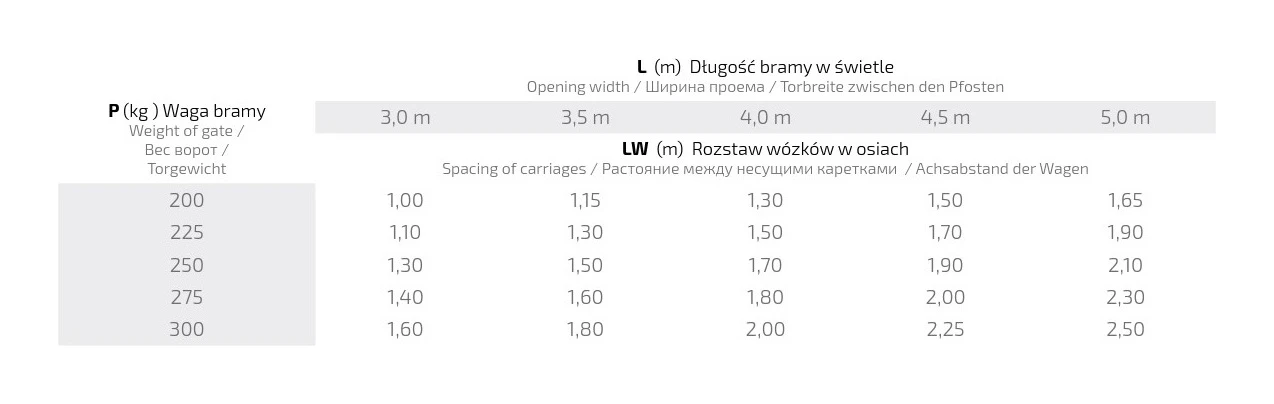

Táblázat a futókocsi-tengelytávolság meghatározásához a kapu tömege és fénymérete alapján
Táblázat a futókocsi-tengelytávolság meghatározásához a kapu tömege és fénymérete alapján
  • Kaputömeg 200 kg: tengelytávolság 1,00 m-től (L=3,0 m) 1,65 m-ig (L=5,0 m)
  • Kaputömeg 225 kg: tengelytávolság 1,10 m-től (L=3,0 m) 1,90 m-ig (L=5,0 m)
  • Kaputömeg 250 kg: tengelytávolság 1,30 m-től (L=3,0 m) 2,10 m-ig (L=5,0 m)
  • Kaputömeg 275 kg: tengelytávolság 1,40 m-től (L=3,0 m) 2,30 m-ig (L=5,0 m)
  • Kaputömeg 300 kg: tengelytávolság 1,60 m-től (L=3,0 m) 2,50 m-ig (L=5,0 m)

A táblázatban szereplő kapufényméretek: 3,0 m, 3,5 m, 4,0 m, 4,5 m és 5,0 m.

A készlet összes eleme galvanikusan horganyozott, ami hatékony korrózióvédelmet és hosszú élettartamot biztosít mind beltéri, mind változó időjárási körülményeknek kitett beépítéseknél. A teljes csomag lehetővé teszi a szerelő vállalkozás számára, hogy az összes szerelvényt egyetlen tételként rendelje meg — anélkül, hogy bármely alkatrész kimaradna.
