3 görgős kocsi függesztett kapukhoz 60x60 profilhoz 2 acél görgő 1 műanyag

Go to Product feedback

Futóelem függesztett toló kapukhoz 60×60 mm-es profilra, teherbírás 200 kg. 51 mm-es golyóscsapágyas görgők, horganyzott acél szögvas.

Go to full description
with VAT without VAT
Price 5 952,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 24 Óra

Termékjellemzők

[PIM] Bramy podwieszane - osprzęt #1035

  • Futósín mérete 60x60x4
  • Max. teherbírás [kg] 200

Leírás

3 görgős kocsi függesztett kapukhoz – 60x60 mm-es profil, 200 kg

A 3 görgős kocsi függesztett kapukhoz egy precízen megmunkált futóelem, amelyet 60×60 mm-es profilon futó függesztett toló kapurendszerekhez terveztek. Két acél görgővel és egy műanyag görgővel van felszerelve, amelyek sima és csendes működést biztosítanak a bejárati kapunak, legfeljebb 200 kg-os terhelés mellett.

A kocsi szerkezete horganyzott acél szögvasakon alapul, ami kiváló korrózióállóságot és hosszú élettartamot garantál változó időjárási körülmények között is. A golyóscsapágyon futó görgők minimalizálják a gördülési ellenállást, ami könnyű és megbízható kapuszárny-mozgást eredményez – még nagy terhelés esetén is.

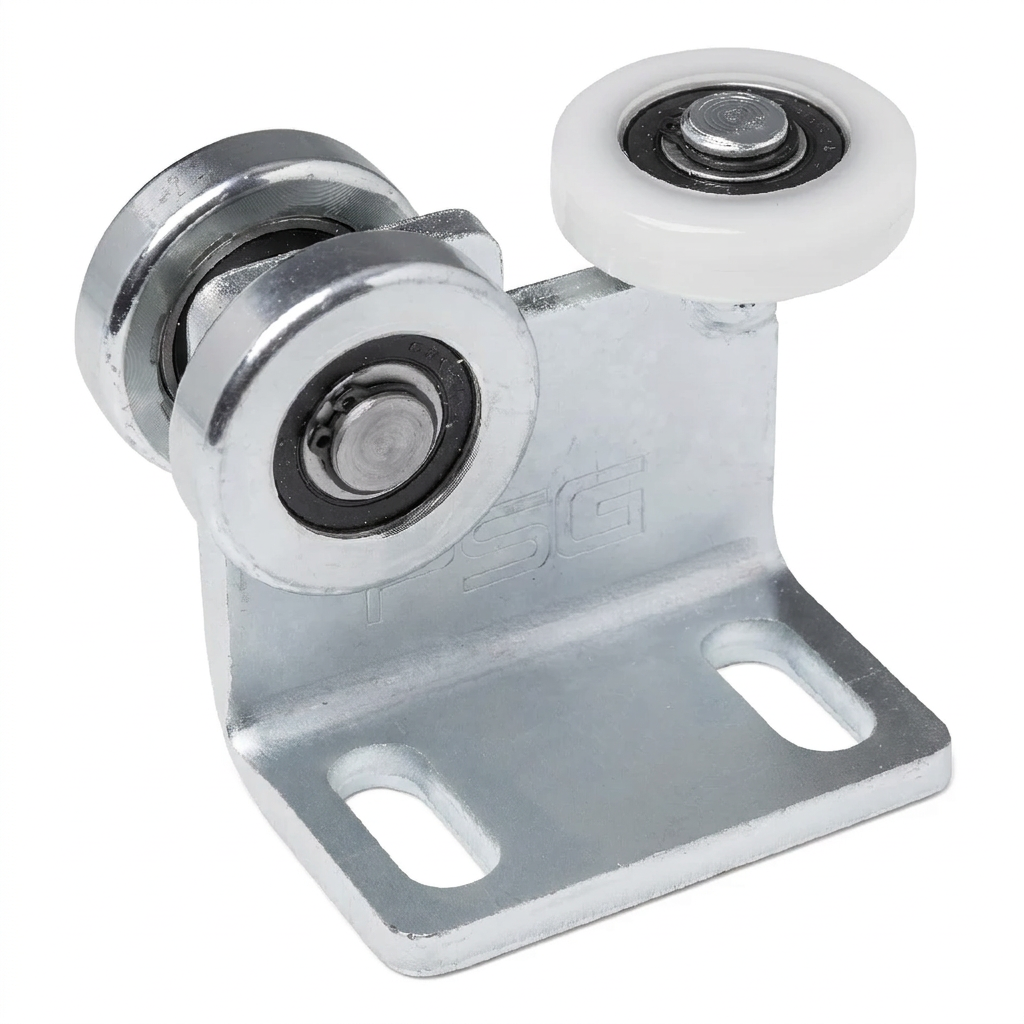

3 görgős kocsi függesztett kapukhoz – termékfotó két acél görgővel és egy műanyag görgővel
3 görgős kocsi függesztett kapukhoz – termékfotó két acél görgővel és egy műanyag görgővel

Felépítés és működési elv

A kocsi három, 51 mm átmérőjű görgőből áll – a két függőleges acél görgő a kapuszárnyat a hordozóprofil alsó pereme mentén vezeti, míg a vízszintesen elhelyezett harmadik műanyag görgő oldalról stabilizálja a kapuszárnyat, kiküszöbölve az oldalirányú eltéréseket és rezgéseket. Ez az elrendezés biztos hárompontos vezetést biztosít a 60×60 mm-es profilban.

A hosszúlyukas szerelőalap lehetővé teszi a kocsi helyzetének beállítását a kapuszárnyhoz képest, ami megkönnyíti a pontos beállítást a szerelés során, valamint a későbbi korrekciót az üzemeltetés közben.

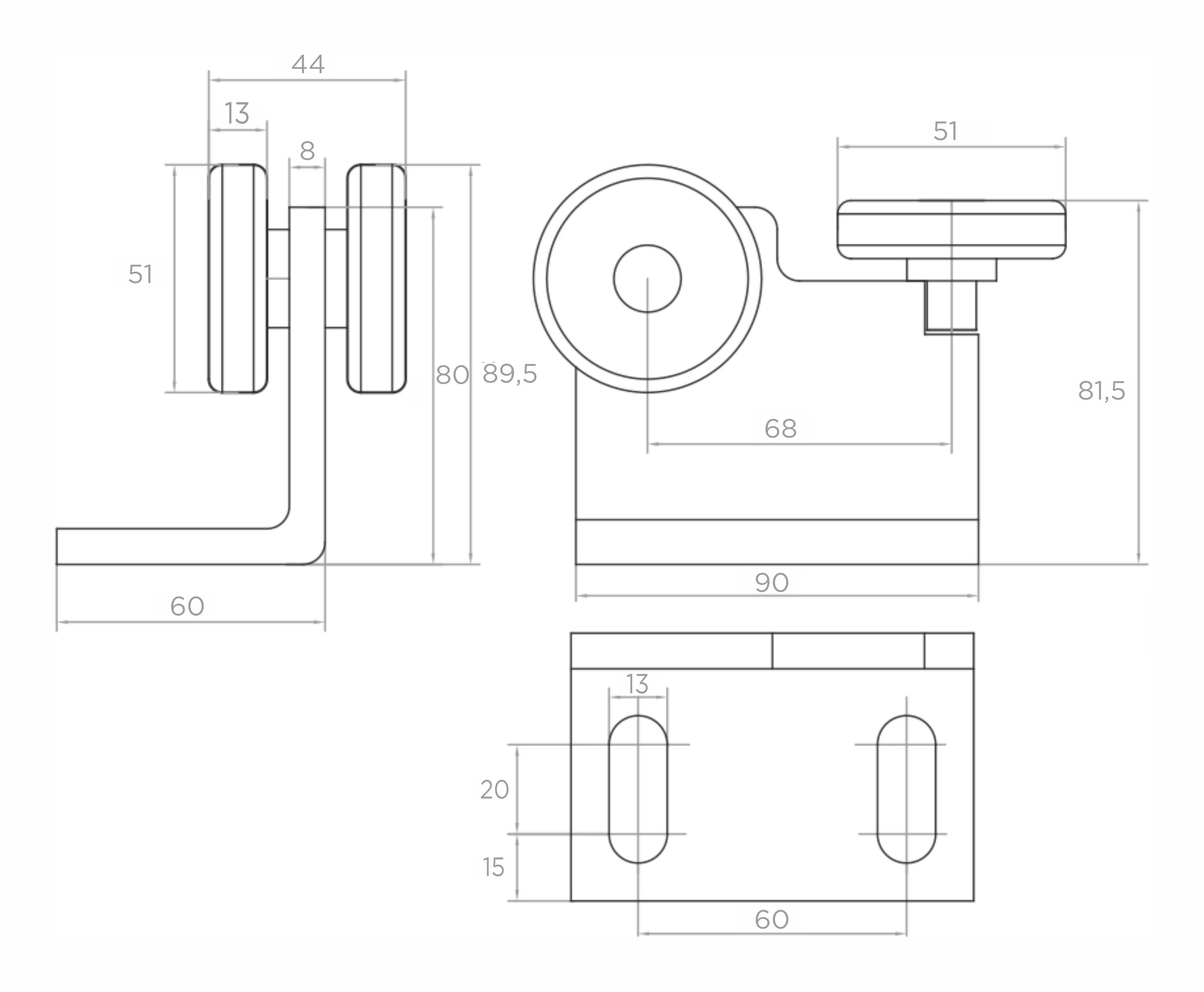

A 3 görgős kocsi méretrajza – elölnézet, oldalnézet és alulnézet szerelési méretekkel
A 3 görgős kocsi méretrajza – elölnézet, oldalnézet és alulnézet szerelési méretekkel

Méretek és szerelési adatok

  • Kocsi teljes magassága: 89,5 mm
  • Magasság a függőleges görgők tengelyéig: 80 mm
  • Magasság a vízszintes görgő felső széléig: 81,5 mm
  • Görgők átmérője (acél és műanyag): 51 mm
  • Függőleges görgők teljes szélessége: 44 mm
  • Egy görgő szélessége: 13 mm
  • Görgőtengelyek távolsága (függőleges – vízszintes): 68 mm
  • Szögvas falvastagsága: 8 mm
  • Szerelőalap méretei: 90 × 60 mm
  • Hosszúlyukak: szélesség 13 mm, hossz 20 mm
  • Szerelőlyukak tengelytávolsága: 60 mm
  • Lyuktengelyek távolsága az alap szélétől: 15 mm

Felhasználási paraméterek

  • Maximális terhelés: 200 kg
  • Vezető profil: 60×60 mm
  • Görgők: 2 acél + 1 műanyag
  • Szögvas anyaga: horganyzott acél
  • Csapágyazás: golyóscsapágyak
  • Tömeg: 1,075 kg
  • Csomagolás térfogata: 810 cm³
  • EAN: 5903313204552

A kocsi szerelésre kész – az alapon lévő hosszúlyukakon keresztül csavarokkal közvetlenül a kapuszárny szerkezetéhez rögzíthető. A hosszúlyukak alakja lehetővé teszi a pozíció néhány milliméteres beállítását, ami kulcsfontosságú a kapu kiegyenlítéséhez a telepítés után.
