2 lemezes földelő csatlakozó Fi14–20 mm kerek és 40 mm-ig lapos vezetékekhez

Go to Product feedback

2-lemezes elektrolikusan horganyzott acél földelőkapocs kerek Ø14–20 mm és lapos 40 mm-ig terjedő vezetékek keresztirányú csatlakoztatásához. Szabvány EN 62561-1, H2 osztály, 200 kA lökőáram, 4× M8×25 csavar, méretek 50×67 mm.

Go to full description
with VAT without VAT
Price 999,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Válasszon változatot:

Individual variants may differ in price

Csomagolási Lehetőségek

db.
Availability:
Raktáron
Shipping time: 24 Óra

Leírás

2 lemezes földelő csatlakozó Ø14–20 mm-es kerek és 40 mm-ig terjedő lapos vezetékekhez

A 2 lemezes földelő csatlakozó a villámvédelmi és földelési rendszerek megbízható eleme, amelyet 14–20 mm átmérőjű kerek vezetékek és legfeljebb 40 mm szélességű lapos vezetékek keresztirányú kötéseinek kialakítására terveztek. A masszív, kétlemezes kialakítás tartós és biztonságos elektromos érintkezést biztosít minden időjárási körülmény között.

Kiváló korrózióállóság — a csatlakozó elektrolitikusan horganyzott acélból készül. A speciális horganyzási eljárás és a polimeres tömítés együttesen a legmagasabb szintű korrózióvédelmet biztosítja, amelyet független laboratóriumi vizsgálatok is igazolnak. Ez évtizedes, meghibásodásmentes működést jelent még igényes külső környezetben is.

A terméket az EN 62561-1 szabvány szerint vizsgálták, és H2 osztályba sorolták — alkalmas 200 kA értékű villámáram impulzus elvezetésére. Ez garantálja a biztonságot és a hatályos villámvédelmi szabványok követelményeinek való megfelelést.

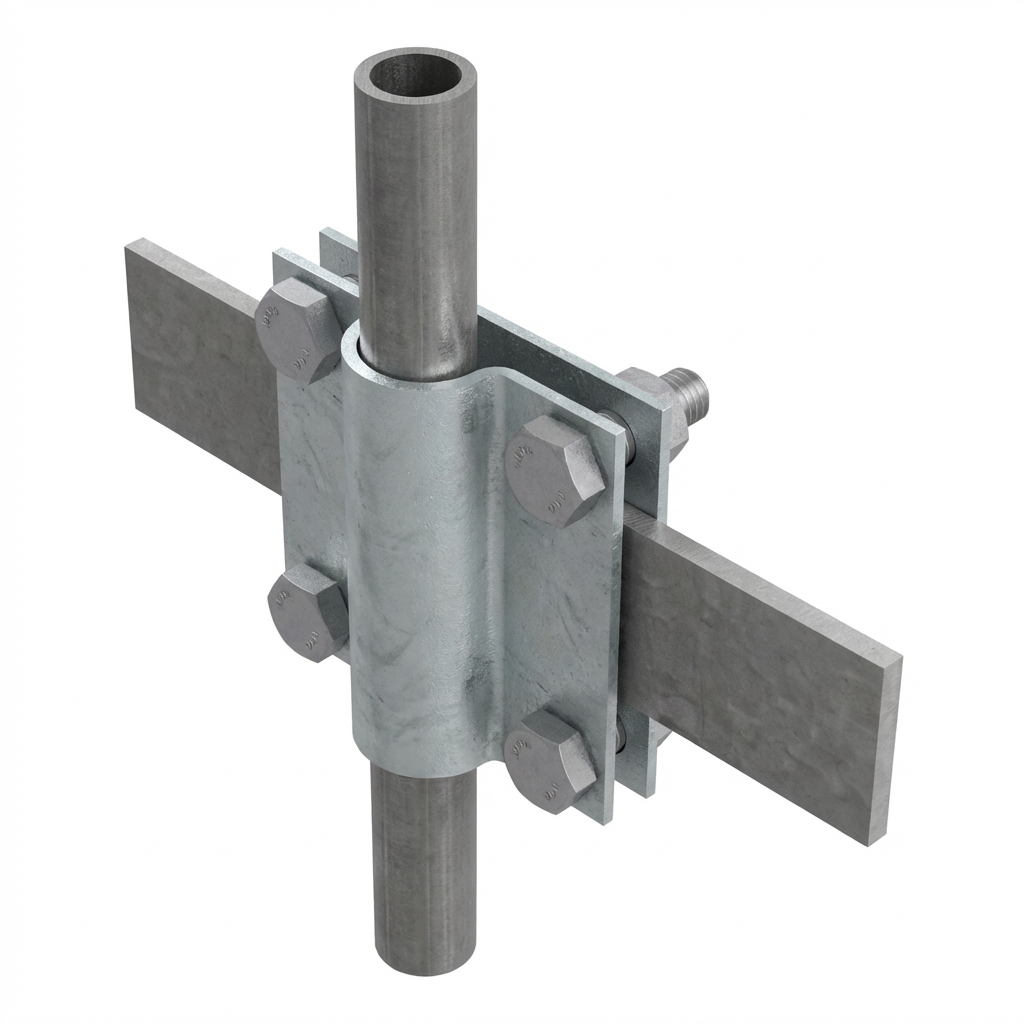

2 lemezes földelő csatlakozó kerek és lapos vezetékre szerelve – alkalmazási nézet
2 lemezes földelő csatlakozó kerek és lapos vezetékre szerelve – alkalmazási nézet

Gyors helyszíni szerelés — a csatlakozó négy M8×25-ös csavarral van ellátva, amelyek lehetővé teszik a lemezek egyenletes meghúzását és stabil kötés kialakítását speciális szerszámok nélkül. Az egyszerű kialakítás révén a szerelés nagyszámú csatlakozás esetén is gyorsan elvégezhető.

Műszaki adatok

  • Anyag: elektrolitikusan horganyzott acél
  • Kerek vezető tartomány: Ø14–20 mm
  • Lapos vezető tartomány: legfeljebb 40 mm szélesség
  • Csavarok: 4× M8×25 (horganyzott acél)
  • Szabvány: EN 62561-1, H2 osztály (200 kA)
  • GTIN: 5901832910350
2 lemezes földelő csatlakozó műszaki rajza 50×67 mm-es méretekkel
2 lemezes földelő csatlakozó műszaki rajza 50×67 mm-es méretekkel

A csatlakozó külső mérete 50 × 67 mm, ami kompakt kialakítást biztosít a teljes funkcionalitás megőrzése mellett. A kis méret megkönnyíti a szerelést szűk helyeken is, például aknákban vagy a földelősín közelében.

Alkalmazás: a csatlakozó mindenhol bevethető, ahol tartós keresztirányú kötést kell kialakítani kerek és lapos vezetékek között földelési, villámvédelmi és kiegyenlítő rendszerekben. Az átmérők és szélességek univerzális tartománya lehetővé teszi, hogy egyetlen csatlakozótípus számos konfigurációban alkalmazható legyen.
