180°-os zsanér üvegtartóhoz 45 x 45 x 26 mm AISI304, szatén

Go to Product feedback

180°-os zsanér AISI 304 rozsdamentes acélból üveg korlátokhoz 42,4 mm-es csövekre. 2×90° szögbeállítás, üvegvastagság 6-10,76 mm. M8 menetes szerelés, méretek 45×45×26 mm. Korrozióálló szatén felületkezelés.

Go to full description
with VAT without VAT
Price 2 341,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

db.
Availability:
Raktáron
Shipping time: 6 munkanapok

Termékjellemzők

[PIM] uchwyty-do-szkla #124

  • Anyag AISI 304
  • Felületkezelés Szatén

Leírás

180°-os zsanér üvegtartóhoz AISI 304 – 45×45×26 mm, szatén

180°-os zsanér üvegtartóhoz AISI 304 rozsdamentes acélból szatén felületkezeléssel — precíziós kötőelem üveg korlátrendszerekhez, 42,4 mm átmérőjű csövekre való szereléshez. A teljes 180°-os elforgatási tartomány (2 × 90°) lehetővé teszi az üveg panelek szögének folyamatos beállítását, ami jelentősen megkönnyíti a szerelést atipikus szerkezeti formáknál.

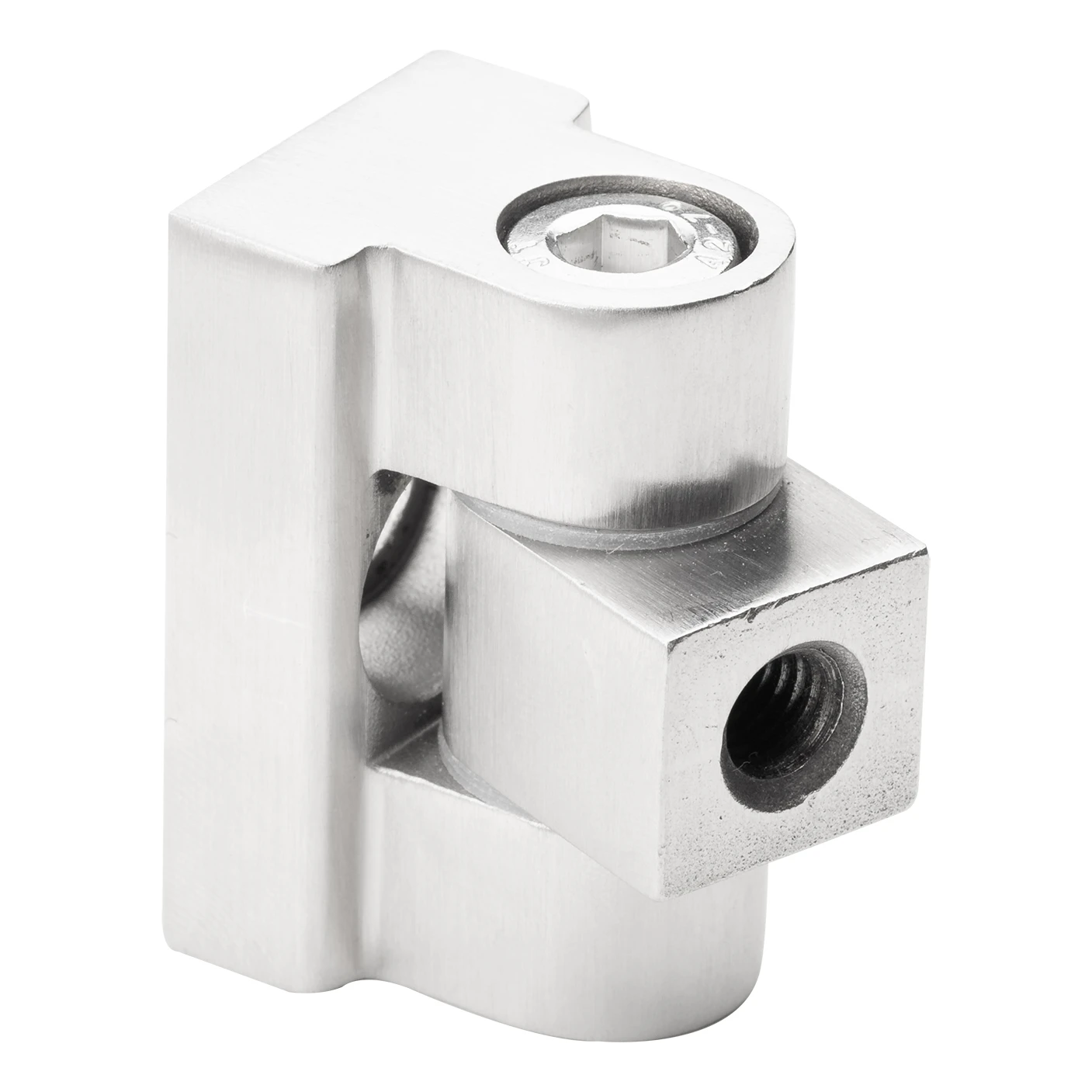

180°-os zsanér üvegtartóhoz AISI 304 – elölnézet
180°-os zsanér üvegtartóhoz AISI 304 – elölnézet

Masszív konstrukció és korrózióállóság

A zsanér AISI 304 rozsdamentes acélból készül, amely magas mechanikai szilárdságot és kiváló korrózióállóságot garantál — még megnövekedett páratartalmú környezetekben is, mint például medencék, teraszok vagy erkélyek. A szatén felületkezelés hatékonyan elrejti az ujjlenyomatokat és az apró szennyeződéseket, megőrizve az elegáns, modern megjelenést a teljes használati időszakon keresztül.

A szerelés becsavarással történik (M8 menet), ami nagy kapcsoló szilárdságot biztosít, ugyanakkor lehetővé teszi a könnyű szétszerelést speciális szerszámok nélkül. Ez jelentős előny a szerelőcsapatok számára, akik zökkenőmentesen korrigálhatják az üveg panelek beállítását a telepítés szakaszában.

Műszaki specifikáció

  • Anyag: AISI 304 rozsdamentes acél
  • Felületkezelés: szatén
  • Nyitási szög: 180° (2 × 90°)
  • Cső átmérő: 42,4 mm (R 21,2 mm)
  • Üvegvastagság: 6 mm-től 10,76 mm-ig
  • Alap méretek (H × Sz × Mé): 45 × 45 × 26 mm
  • Forgó szem méretek (H × Sz × Mé): 24,5 × 18 × 15 mm
  • Összeépített mélység (referencia méret): kb. 40,1 mm
  • Szerelő menet: M8
  • Csap átmérője: ø8,2 / ø8,5 mm
  • Csavarfej süllyesztés átmérője: ø13,5 mm
  • Hosszúkás lyuk az alapban: 13,5 × 9 mm
  • Letörések: 2×C0,5 a szemen, C1 a menetes lyukakon
  • Felületi érdesség: Ra 1,6 / Ra 3,2
  • Tömeg: 0,16 kg
  • EAN: 5903313205153

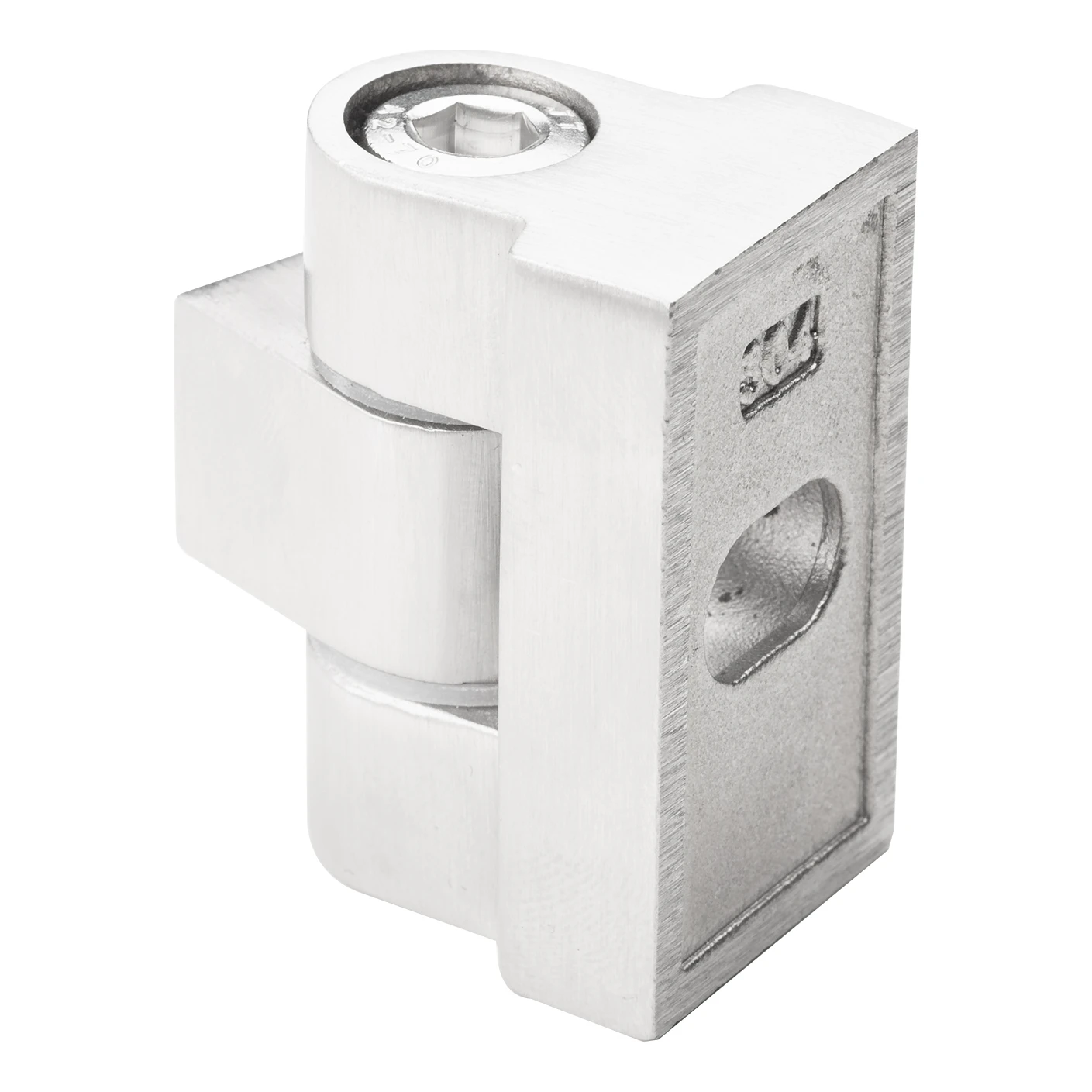

180°-os zsanér üvegtartóhoz – hátulnézet 304 jelöléssel
180°-os zsanér üvegtartóhoz – hátulnézet 304 jelöléssel

Alkalmazás és kompatibilitás

A zsanér 6-10,76 mm vastagságú üvegtartókkal való munkára tervezték, ami magába foglalja mind az egyszerű edzett táblákat, mind a VSG laminált üveget. 42,4 mm átmérőjű csövekre szerelve tökéletesen működik üveg korlátrendszerekben, kapaszkodókban és építészeti üvegezésekben. Az alapban található hosszúkás lyuk lehetővé teszi a szerelési pozíció precíz beállítását.

Méretrajzok

A zsanér forgó szemének méretrajza – nézetek és metszet
A zsanér forgó szemének méretrajza – nézetek és metszet

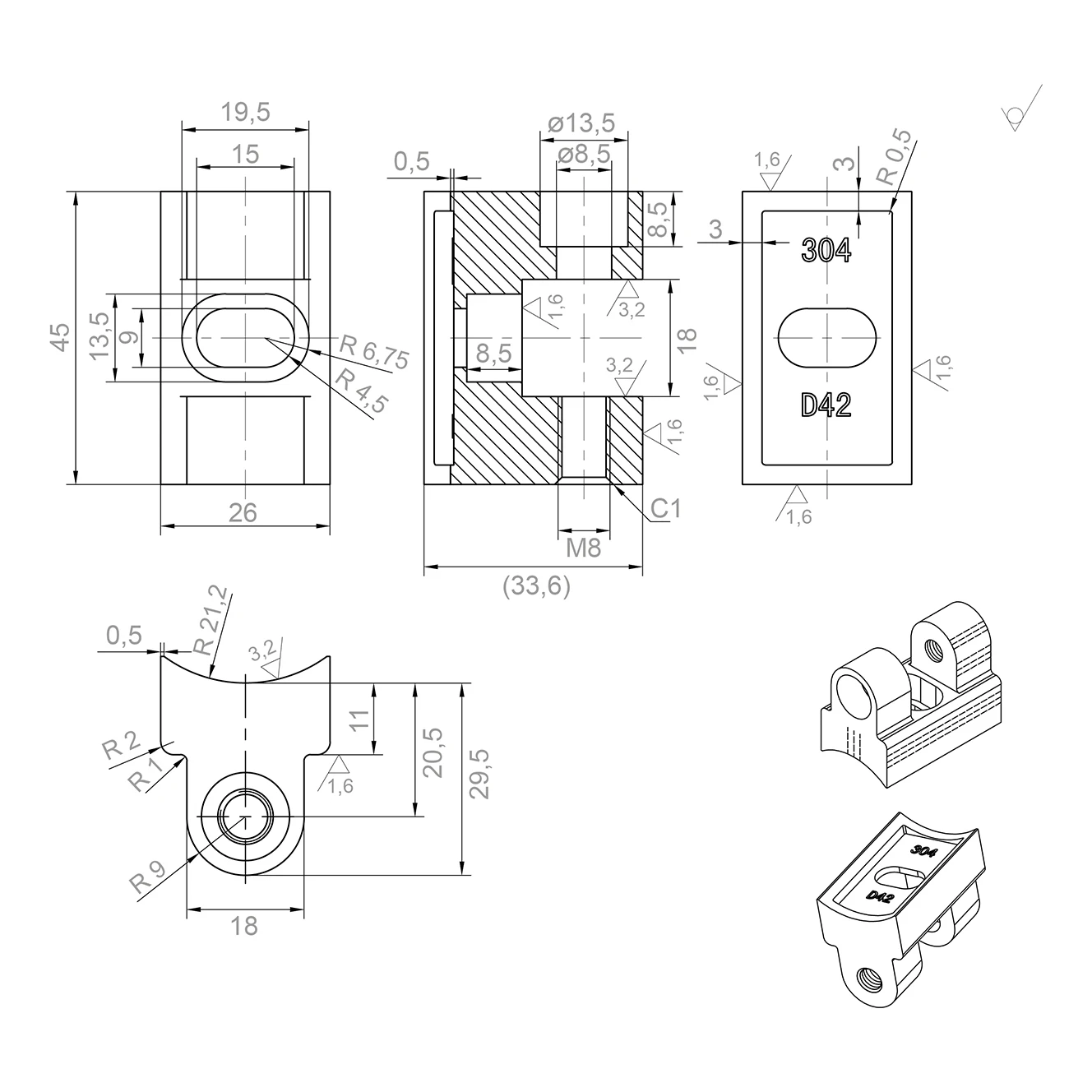

A csőre szerelt zsanér alap méretrajza – nézetek, metszet és izometria
A csőre szerelt zsanér alap méretrajza – nézetek, metszet és izometria

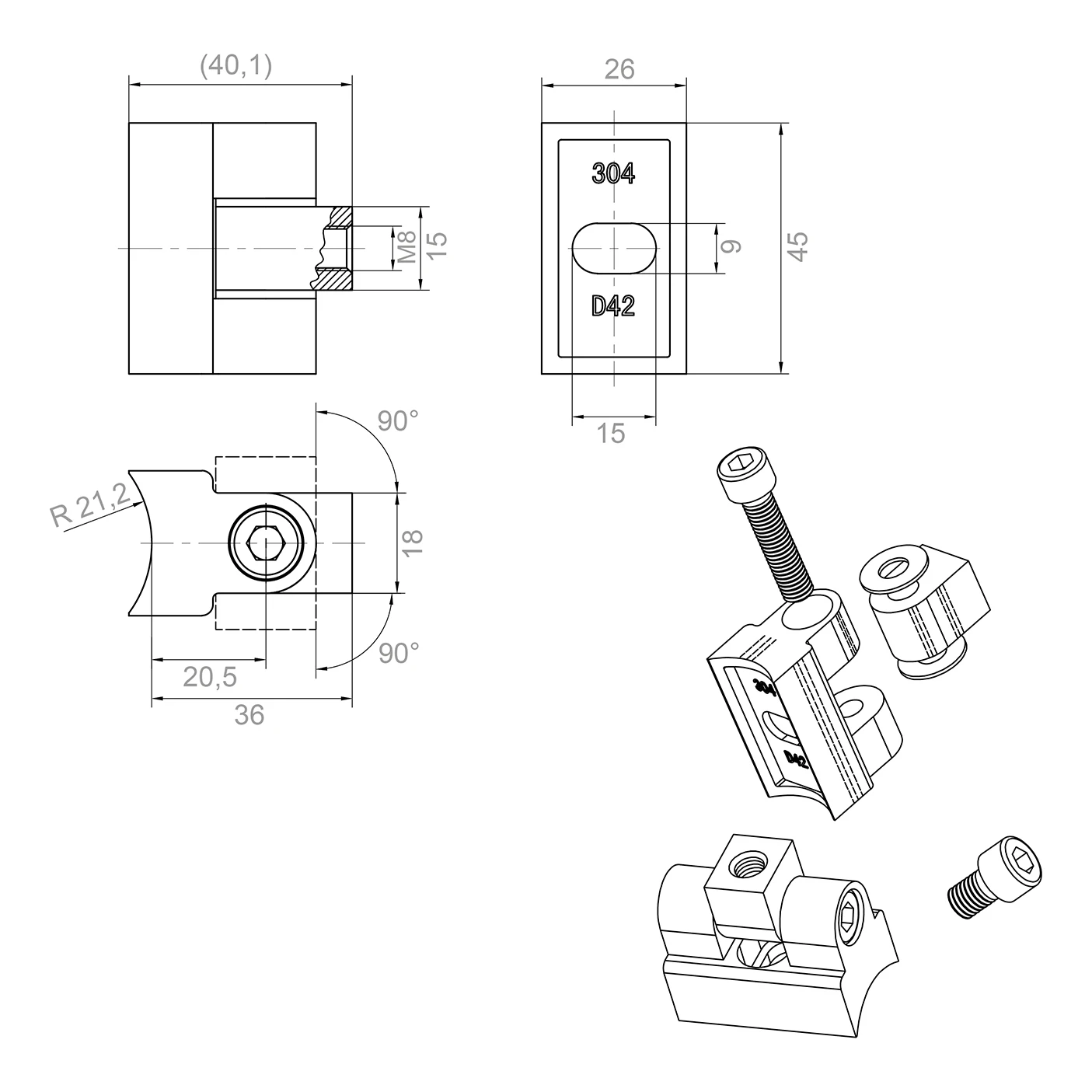

180°-os zsanér összeépítési rajza mozgástartománnyal és robbantott nézettel
180°-os zsanér összeépítési rajza mozgástartománnyal és robbantott nézettel
