180°-os zsanér üvegfogóhoz 45 x 45 x 26 mm sík rendszer AISI304, szatén

Go to Product feedback

180°-os zsanér AISI 304 acélból szatén kivitelben 6-10,76mm üveg szerelésére. Méretek 45×45×26mm, M8 menet, 9mm állítás. Teljes 180°-os nyitás üvegkabinokhoz, válaszfalakhoz és üvegajtókhoz.

Go to full description
with VAT without VAT
Price 2 341,00 Ft
incl. 27% VAT

Shipping costs are not included in the price.

Availability:
Ideiglenesen nem elérhető
Unavailable

Termékjellemzők

[PIM] uchwyty-do-szkla #124

  • Anyag AISI 304
  • Felületkezelés Szatén
  • Rögzítési rendszer Lapos

Leírás

180°-os zsanér üvegfogóhoz 45×45×26 mm AISI 304 szatén

180°-os zsanér üvegfogóhoz rozsdamentes AISI 304 acélból szatén kivitelben — professzionális üvegszerkezetek szerelésére tervezett elem sík rendszerben. Lehetővé teszi az üveg teljes 180°-os nyitását (90°-ot mindkét irányba), ami szabadon tervezett válaszfalak, ajtók és üvegkabinok készítését teszi lehetővé nyitási szög korlátozások nélkül.

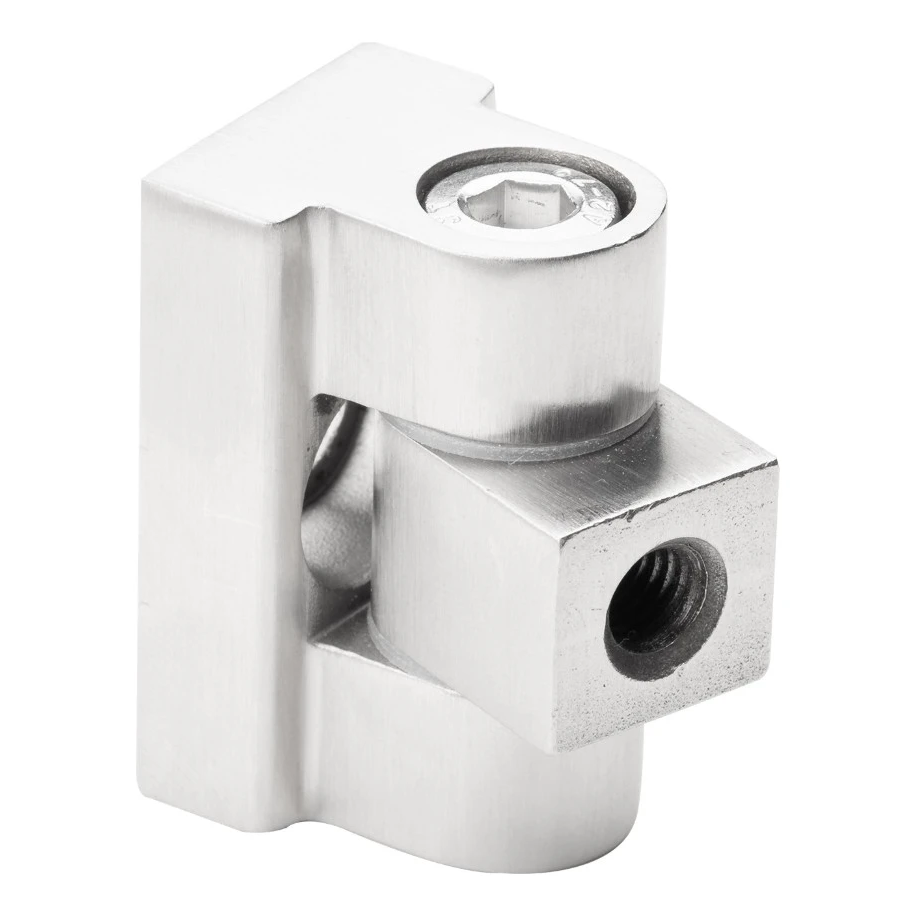

180°-os zsanér üvegfogóhoz AISI 304 szatén — általános nézet
180°-os zsanér üvegfogóhoz AISI 304 szatén — általános nézet

Tartósság és korróziós ellenállás

A zsanér háza kiváló minőségű AISI 304 rozsdamentes acélból készült, ami hosszútávú korróziós ellenállást garantál — még magas páratartalmú környezetekben is, mint fürdőszobák, uszodák vagy zuhanykabinok. A szatén felületkezelés hatékonyan elrejti az ujjlenyomatokat és szennyeződéseket, esztétikus megjelenést biztosítva minimális karbantartás mellett. A műszaki rajzokon Ra 1,6 és Ra 3,2 felületi érdességet jelöltek — ami az alkatrészek precíz gépi megmunkálását igazolja.

Csavaros szerelés — sík rendszer

A zsanér sík felületekre csavarozással szerelhető M8 menet segítségével. Ez a módszer nagy szilárdsággú kapcsolatot, könnyű telepítést és esetleges szétszerelést biztosít — speciális szerszámok használata nélkül. A házban lévő hosszúkás furat 9 mm-es tartományban lehetővé teszi az üvegtábla pozíciójának állítását, ami megkönnyíti az üvegpanel pontos beállítását szerelés során.

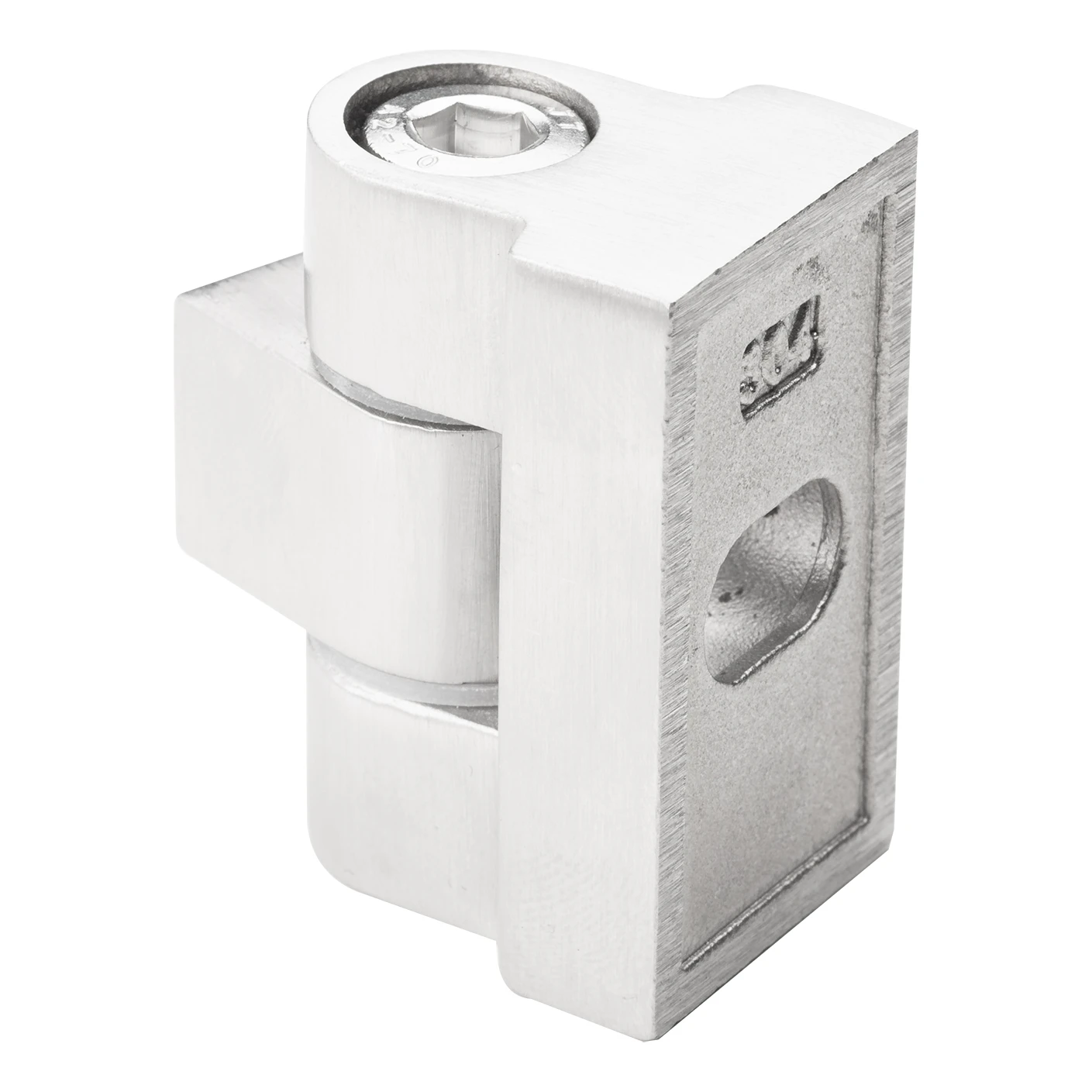

180°-os zsanér AISI 304 — oldalnézet 304 jelöléssel
180°-os zsanér AISI 304 — oldalnézet 304 jelöléssel

Üvegkompatibilitás

A zsanér 6 mm-től 10,76 mm-ig terjedő vastagságú üvegtáblák szerelésére alkalmas, ami mind az egyrétegű edzett üveget, mind a népszerű laminált üveget (VSG) lefedi. Így egy zsanérmodell különböző konfigurációkban használható — a szerelőnek nem kell külön változatokat raktároznia különböző üvegvastagságokhoz.

Méretek és műszaki adatok

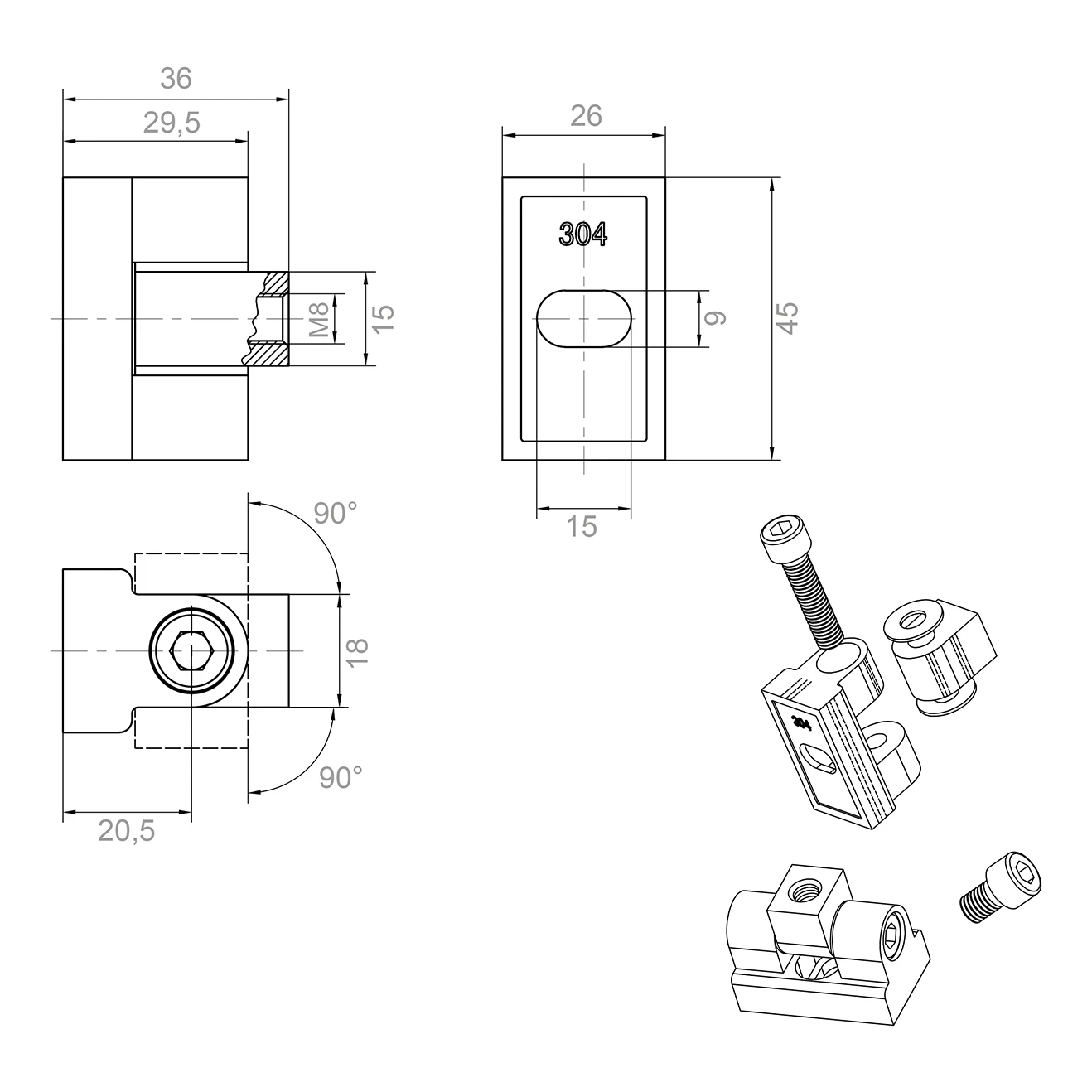

A 180°-os zsanér műszaki rajza méretekkel és robbantott nézettel
A 180°-os zsanér műszaki rajza méretekkel és robbantott nézettel
  • Ház méretei (H × M × szél.): 45 × 45 × 26 mm
  • Összesített mélység csatlakozóval: 36 mm
  • Ház mélysége: 29,5 mm
  • Nyitási szög: 180° (90° mindkét irányba)
  • Rögzítő menet: M8
  • Csatlakozó menetes részének hossza: 15 mm
  • Csatlakozó átmenő furattának átmérője: ø 8,2 mm
  • Csaptartó furat átmérője: ø 8,5 mm
  • Süllyesztés átmérője: ø 13,5 mm
  • Hosszúkás furat (állítás): 9 mm
  • Forgó csatlakozó méretei: 24,5 × 18 × 15 mm
  • Letörések: 2×C0,5 és C1
  • Anyag: rozsdamentes acél AISI 304
  • Kivitel: szatén
  • Üvegvastagság: 6 mm-től 10,76 mm-ig
  • Szerelés típusa: sík rendszer (sík felületekhez)
  • Súly: 0,16 kg

Alkatrészek méretrajzai

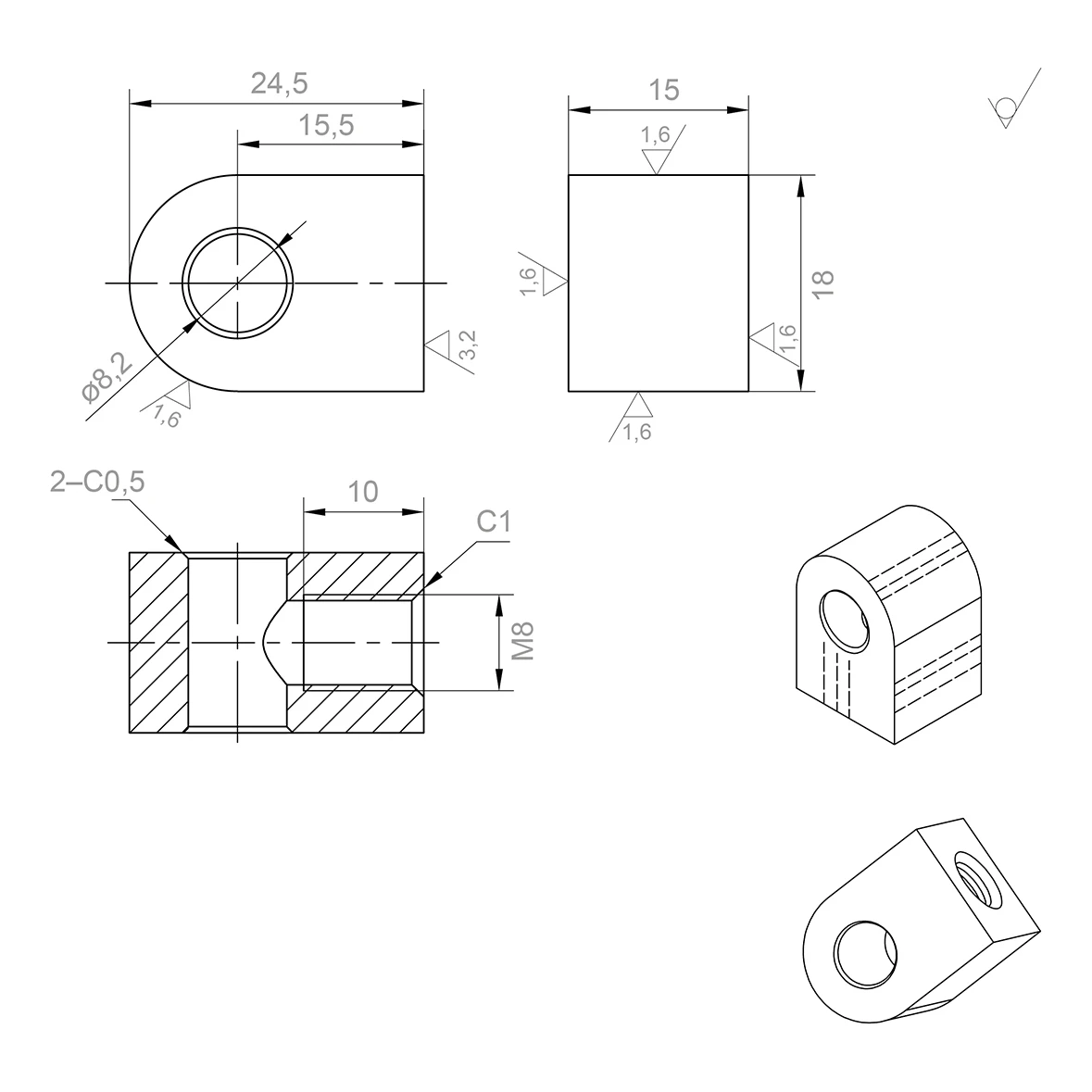

A zsanér forgó csatlakozójának műszaki rajza méretekkel és metszettel
A zsanér forgó csatlakozójának műszaki rajza méretekkel és metszettel

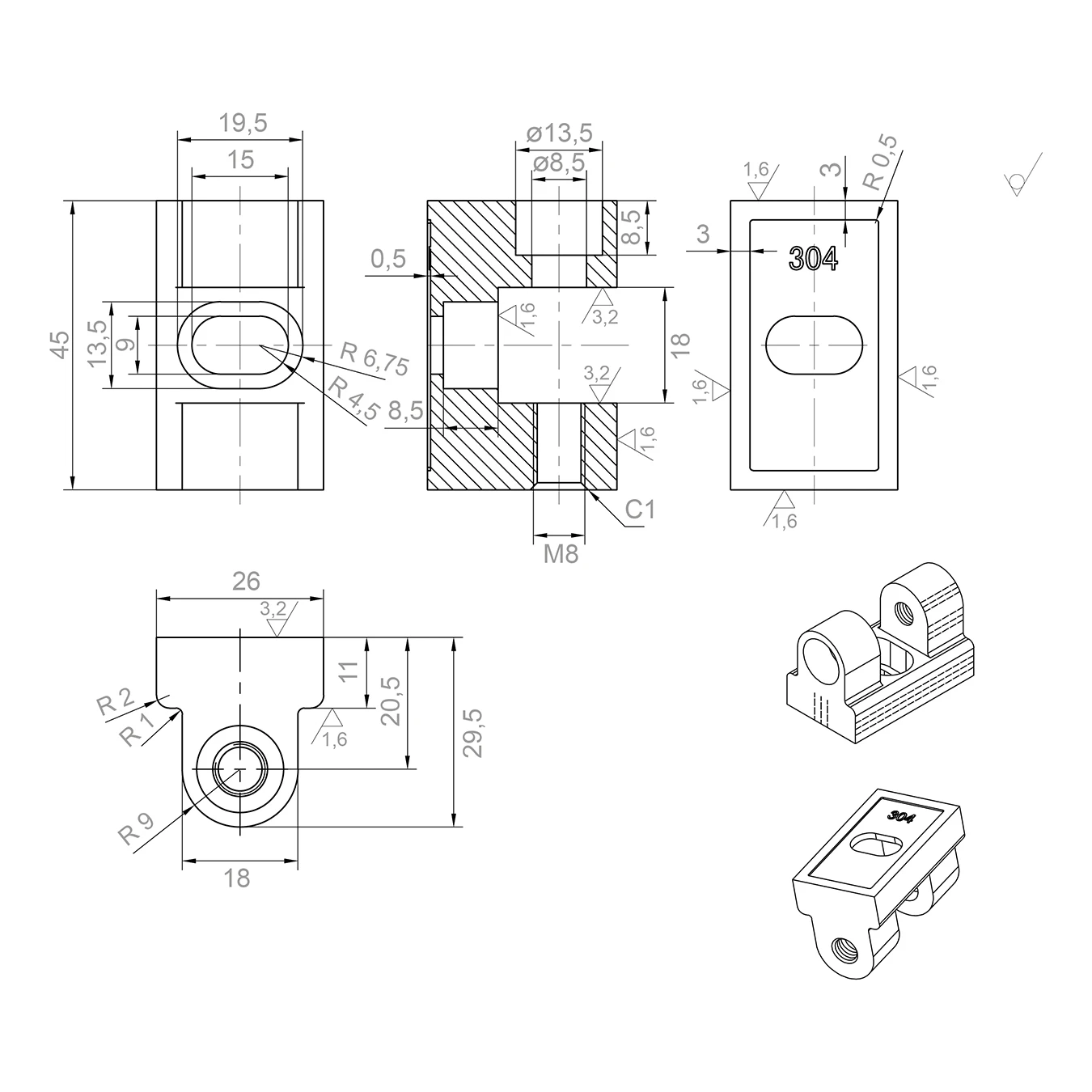

A zsanérház műszaki rajza méretekkel, metszetekkel és izometrikus nézetekkel
A zsanérház műszaki rajza méretekkel, metszetekkel és izometrikus nézetekkel
