PSG tolókapu rátöltés tartó konzol – oldalsó szerelés, acél

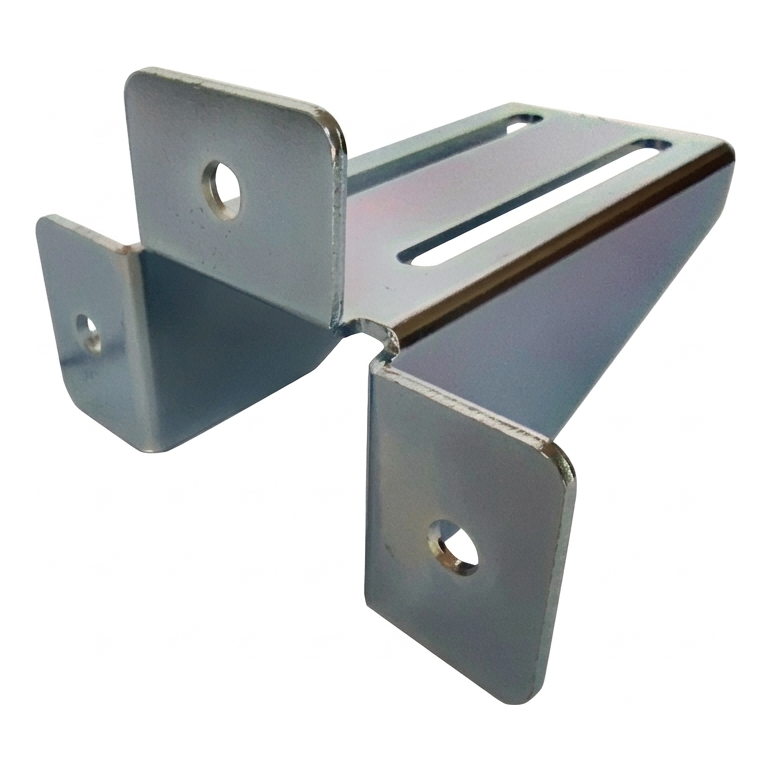

A PSG rátöltés tartó konzol egy acél szerkezeti elem, amely az oldalsó rátöltés foglalat szerelésére szolgál önhordó tolókapukban. A 4 mm vastagságú acéllemezből készült szilárd konstrukciójának és precíz szerelőnyílásainak köszönhetően tartós és stabil rögzítést biztosít a görgős tartó oszlophoz vagy falhoz történő rögzítéséhez. A termék lerövidíti a telepítési időt — a hosszúkás (bab alakú) nyílások lehetővé teszik a pozíció beállítását újrafúrás szükségessége nélkül.
A konzol nélkülözhetetlen elem a tolókapu rendszerekben, ahol a rátöltés tartót oldalról kell szerelni, nem felülről. Mindenhol bevált, ahol az oszlop vagy fal konstrukciója megköveteli a rátöltés foglalat eltávolítását a szerelési felülettől — a 175 mm-es kinyúlás megfelelő távolságot biztosít.

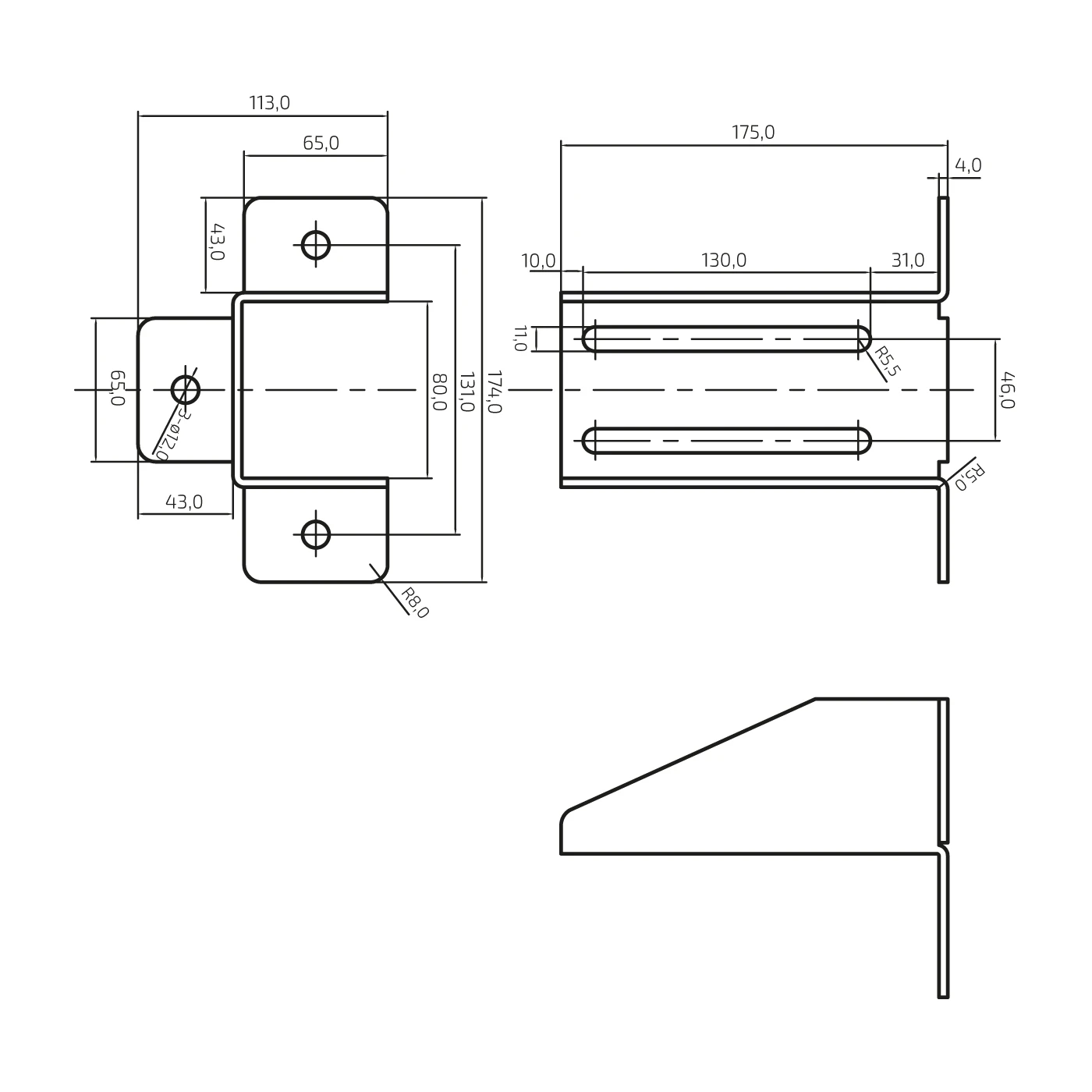

Gabariális méretek
- Teljes magasság: 174 mm
- Teljes szélesség: 113 mm
- Hosszúság (kinyúlás a faltól): 175 mm
- Ház magasság: 80 mm
- Lemez vastagság: 4 mm
- Súly: 1,156 kg
Szerelő és állító nyílások
- Szerelőnyílások: 3 × ⌀12 mm (oldalsó karimákon)
- Szerelőnyílások osztása (függőleges): 131 mm
- Hosszúkás nyílások (bab alakú): hossz 130 mm, szélesség 11 mm
- Bab alakú nyílások osztása (függőleges): 46 mm
- Távolság a babtól az elülső élig: 10 mm
- Távolság a babtól a hátsó élig: 31 mm
- Bab lekerekítési sugár: R5,5
Rögzítő karimák
- Oldalsó karimák méretei: 65 × 43 mm
- Elülső karima méretei: 65 × 43 mm
- Él lekerekítési sugár: R8
- Hajlítási sugár: R5
Anyag és azonosító adatok
- Anyag: acéllemez
- Gyártó: PSG
- EAN: 5903313203593
A konzol alkalmas acél és beton oszlopokra való szerelésre egyaránt. A hosszúkás nyílások lehetővé teszik a rátöltés foglalat pozíciójának precíz vízszintes beállítását, ami különösen hasznos a kapu tengelyének korrigálásakor az oszlopok beépítése után. A három ⌀12 mm-es kerek nyílás a karimákon biztos rögzítést biztosít az elem altalajhoz történő horgonyzásához.
