PSG konzol önhordó tolókapu ütközőfogóhoz 130×75 mm

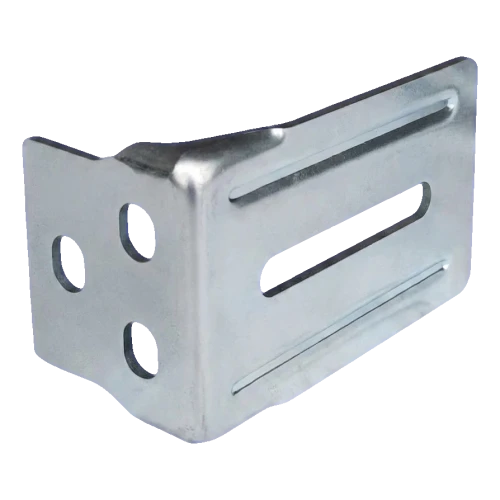

Az ütközőfogó konzol PSG egy acél szögvas, amelyet önhordó tolókapukban az ütközőfogó oldalsó szereléséhez terveztek. Szilárd konstrukciójának köszönhetően 3 mm vastagságú acéllemezből biztosítja az ütközőmechanizmus stabil és tartós rögzítését — ez a kulcsfontosságú elem, amely felelős a tolókapu megfelelő zárásáért.

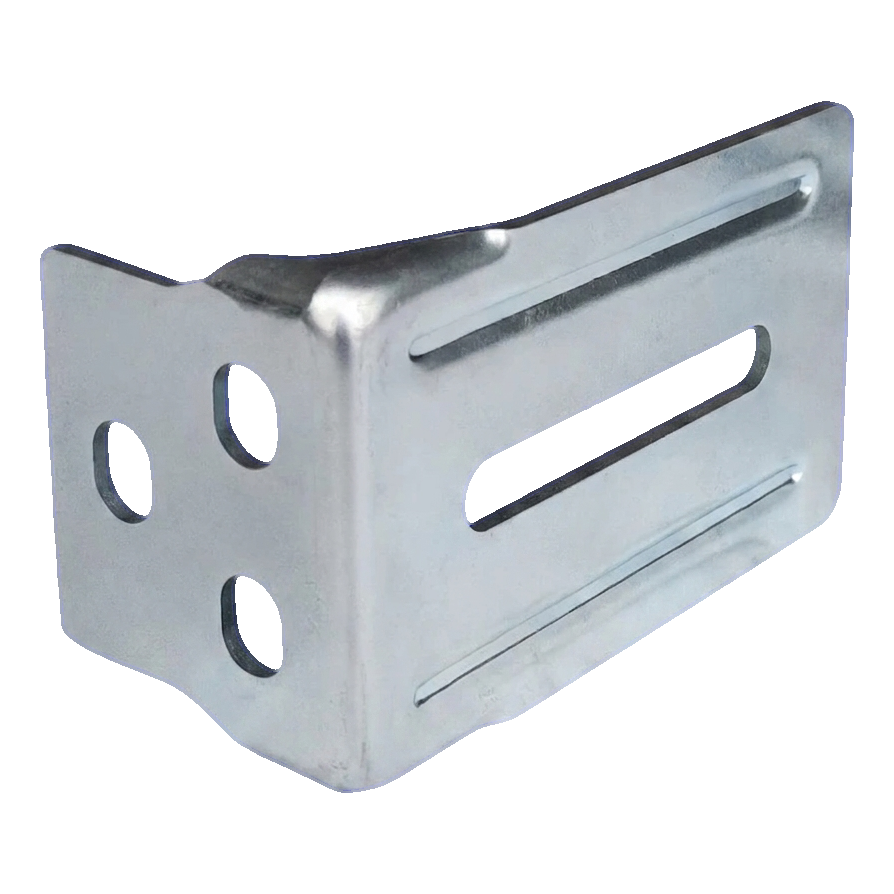

A konzol L alakú és hosszúkás lyukakkal (hoszszúkás) van felszerelve mind a függőleges, mind a vízszintes szárnyakon, ami lehetővé teszi az ütközőfogó pozíciójának pontos beállítását a szerelés során. A függőleges falon lévő kerek lyukak további rögzítést szolgálnak. Ez a konstrukció lehetővé teszi a szerelő cégek számára a gyors szerelést beállítási korrekció lehetőségével anélkül, hogy új lyukakat kellene fúrni.

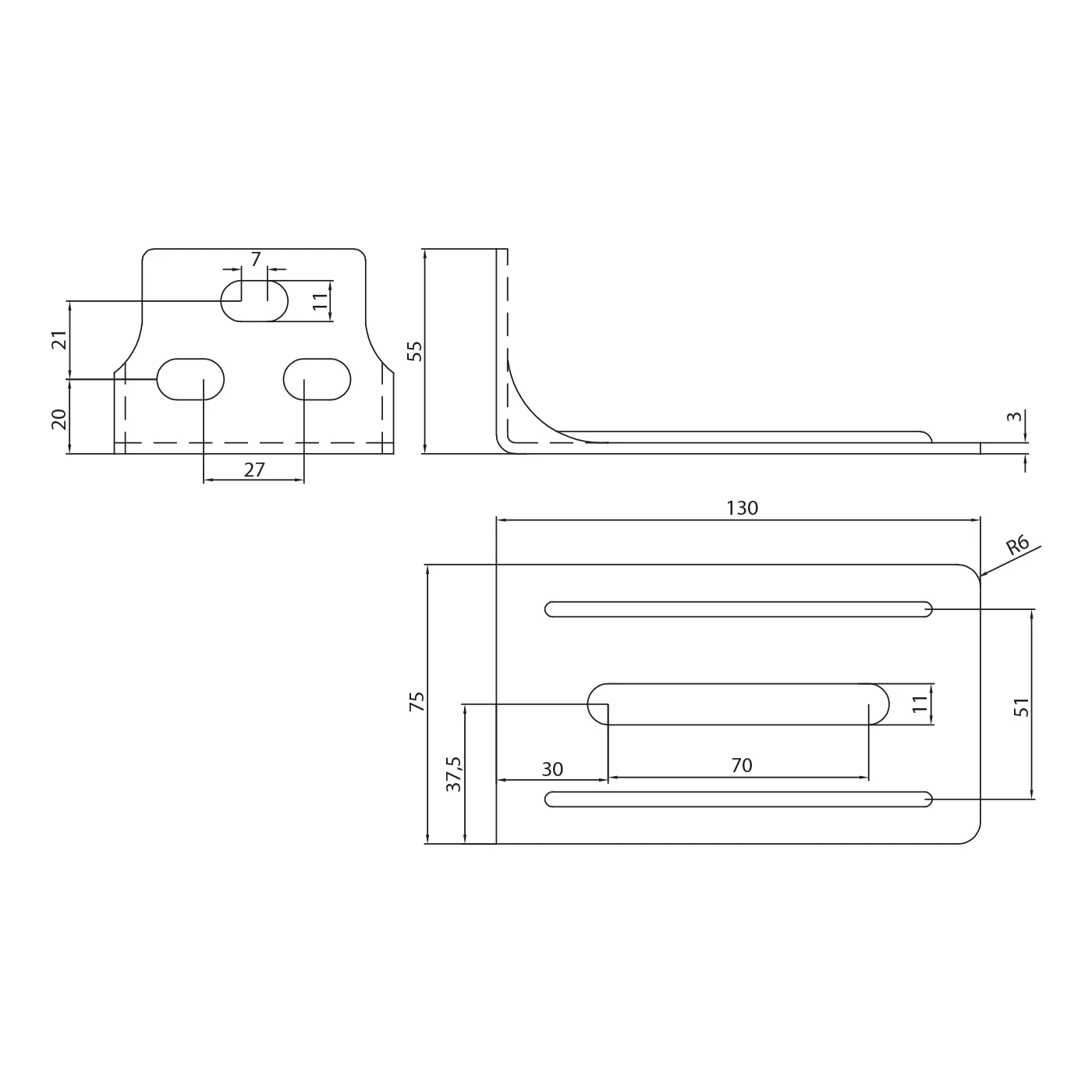

Méretek és műszaki adatok
- Vízszintes szárny hossza (L): 130 mm
- Konzol szélessége: 75 mm
- Függőleges szárny magassága (H): 55 mm
- Lemezvastagság: 3 mm
- Sarkak lekerekítési sugara: R6
- Hosszúkás lyukak (beállító): 11 mm szélesség
- Középső hosszúkás lyuk hossza (vízszintes szárny): 70 mm
- Hosszúkás lyukak tengelytávolsága (vízszintes szárny): 51 mm
- Lyukak távolsága (függőleges szárny): 27 × 21 mm
- Anyag: horganyzott acél
- Tömeg: 0,28 kg
- EAN: 5901289670272
- Gyártó: PSG
Alkalmazás és szerelés
A konzolt oldalirányban szerelik az oszlophoz vagy a kapu teherhordó szerkezetéhez. A kerek és hosszúkás lyukakkal ellátott függőleges szárny az alaphoz való csavarozásra szolgál, míg a vízszintes szárnyon rögzítik az ütközőfogót (ütközőfogó tokban). A hosszúkás lyukak három tengely irányú beállítási lehetőséget biztosítanak, ami lehetővé teszi az ütközőgörgő pontos beállítását az önhordó kapu futósínjéhez képest.
Az elem a PSG önhordó tolókapu rendszeréhez készült — garantálja a teljes kompatibilitást ennek a gyártónak az ütközőfogóival.
