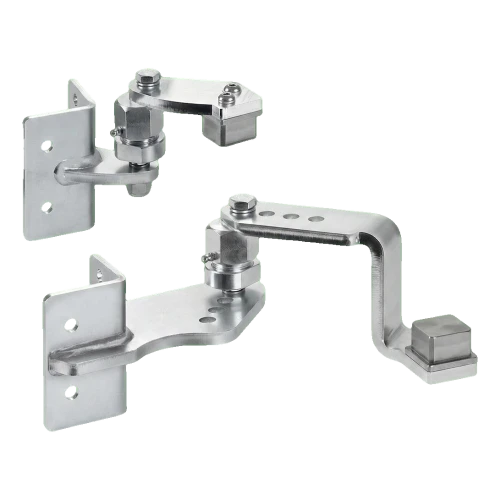

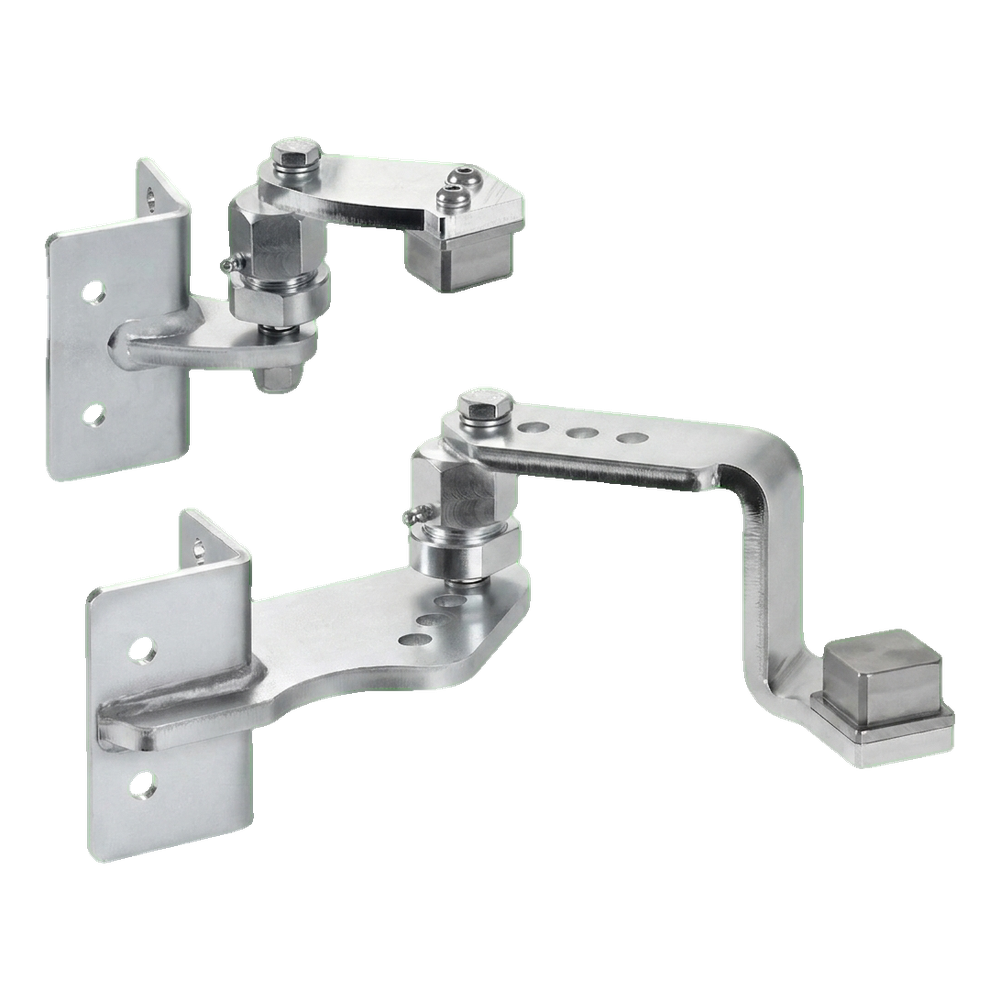

Comunello kapuzár zsanér készlet 50×50 mm oszlopra való felhegesztéshez – jobb oldali, emelkedő terepen való használatra
Comunello kapuzár zsanér készlet 50×50 mm oszlopra való felhegesztéshez jobb oldali kivitelben — kifejezetten emelkedő terepen lévő szárnyú kapuk szerelésére tervezve. Az excentrikus csavar segítségével, amely a szárny konzolt köti össze a csuklóval, precíz beállítást nyersz a szárny helyzetére, ami lehetővé teszi a tökéletesen vízszintes beállítást és az oszloppal való egyenes vonalba hozatalt még egyenetlen talajon is.
Fő előnyök a szerelő számára
- Rendeltetés: szárnyú kapuk emelkedő lejtőkön (dőlésszög 10°-ig, kb. 20%)
- Maximális szárnyméret: 3 m
- Maximális szárny súly: 120 kg
- Állítható szárny dőlésszög — terep egyenetlenség kompenzálás
- Kenőniplivel (zsírzóniplivel) ellátott csuklók — kenés a zsanérok szétszerelése nélkül
- Konzolok 4 szerelőlyukkal — biztos rögzítés acél vagy beton oszlopokhoz
- Anyag: elektrolitikusan horganyzott acél — korrózióvédelem
- Kivitel: jobb oldali

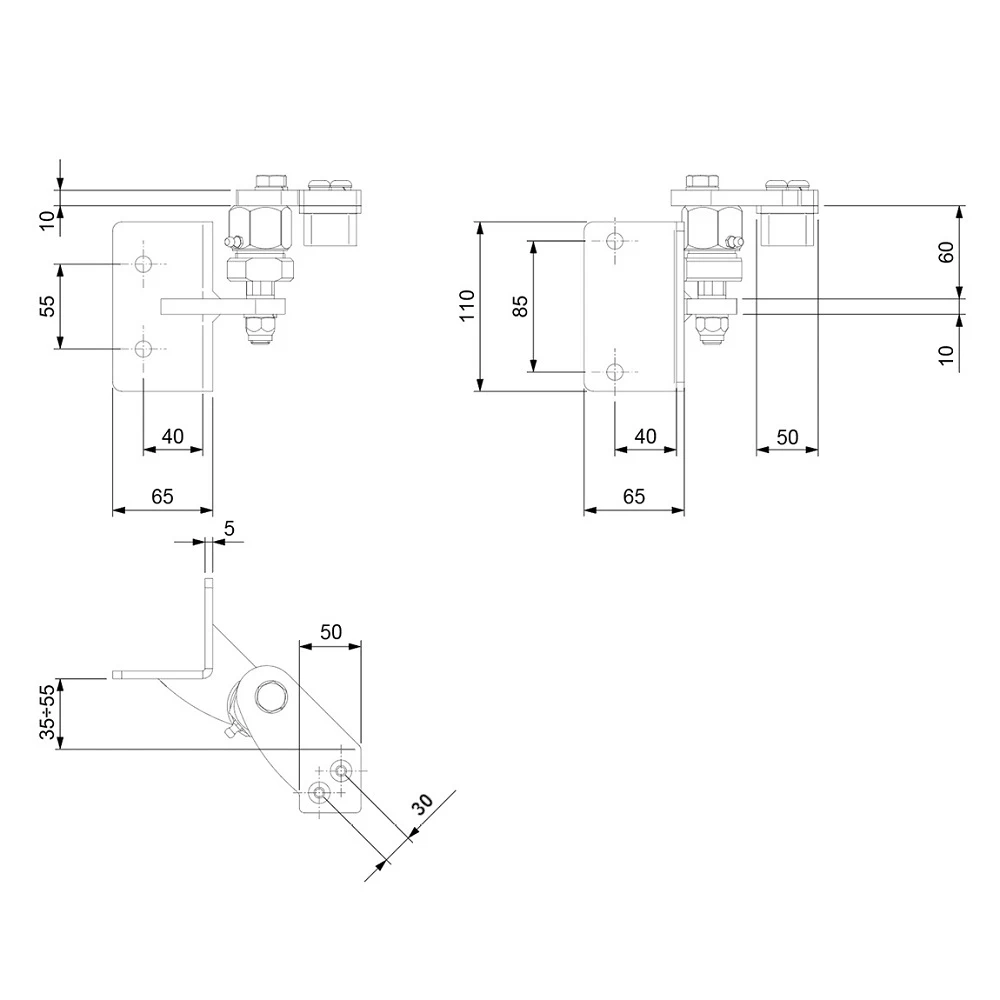

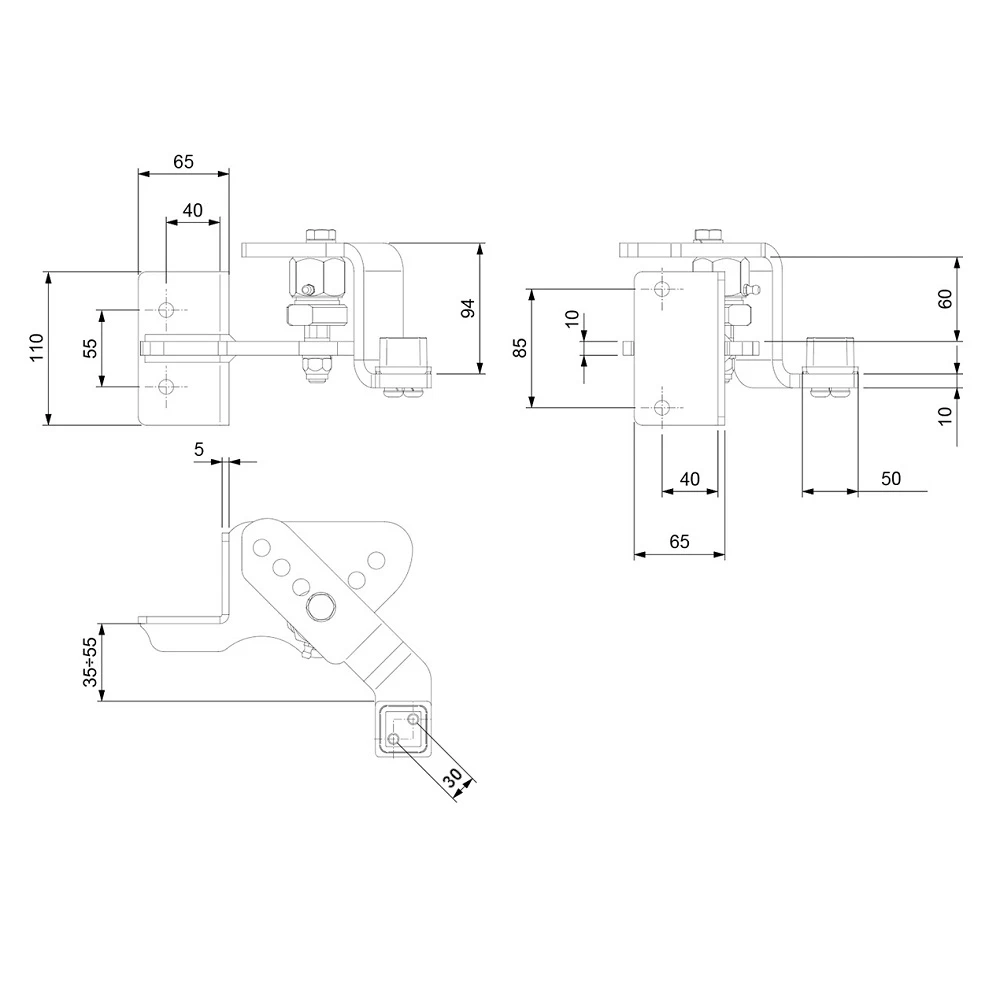

Méretek és műszaki paraméterek
- Szerelőlemez (külső méretek): 65 × 110 mm
- Szerelőlemez vastagsága: 5 mm
- Szerelőlyukak osztása (elöl): 40 × 55 mm
- Szerelőlyukak osztása (oldalt): 40 × 85 mm
- Zsanér mechanizmus magassága: 94 mm
- Oszlopra való szerelőkocka mérete: 50 × 30 mm
- Mélység beállítás tartománya (lemez felszínétől a forgástengelyig): 35–55 mm
- Karok közötti távolság: 60 mm
- Teljes hossz (L): 220 mm
- Készlet súlya: 5,8 kg
- EAN: 8028390517498
Szerelés és alkalmazás
A zsanérok 50×50 mm acél oszlopokra való felhegesztésre és beton oszlopokra szerelőlyukak használatával való szerelésre készültek. Az excentrikus csavarral ellátott csuklós mechanizmus lehetővé teszi a kapuszárny szögének és szintjének folyamatos beállítását a szerelés után — nincs szükség az oszlopok tökéletes vízszintbe állítására a betonozás során. A csuklókba beépített kenőniplik (zsírzóniplik) könnyű karbantartást biztosítanak — elegendő a rendszeres kenés a teljes zsanér szétszerelése nélkül.
A készlet mindenhol bevált, ahol a felhajtó vagy bejárat szögben van vezetve — a terep 10°-ig (~20%) terjedő lejtése kompenzálódik a beállítható mechanizmussal, és a kapuszárny vízszintes helyzetben marad a talaj dőlésszögétől függetlenül.
Műszaki adatok
| Anyag | Acél |
